Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita KP001G'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

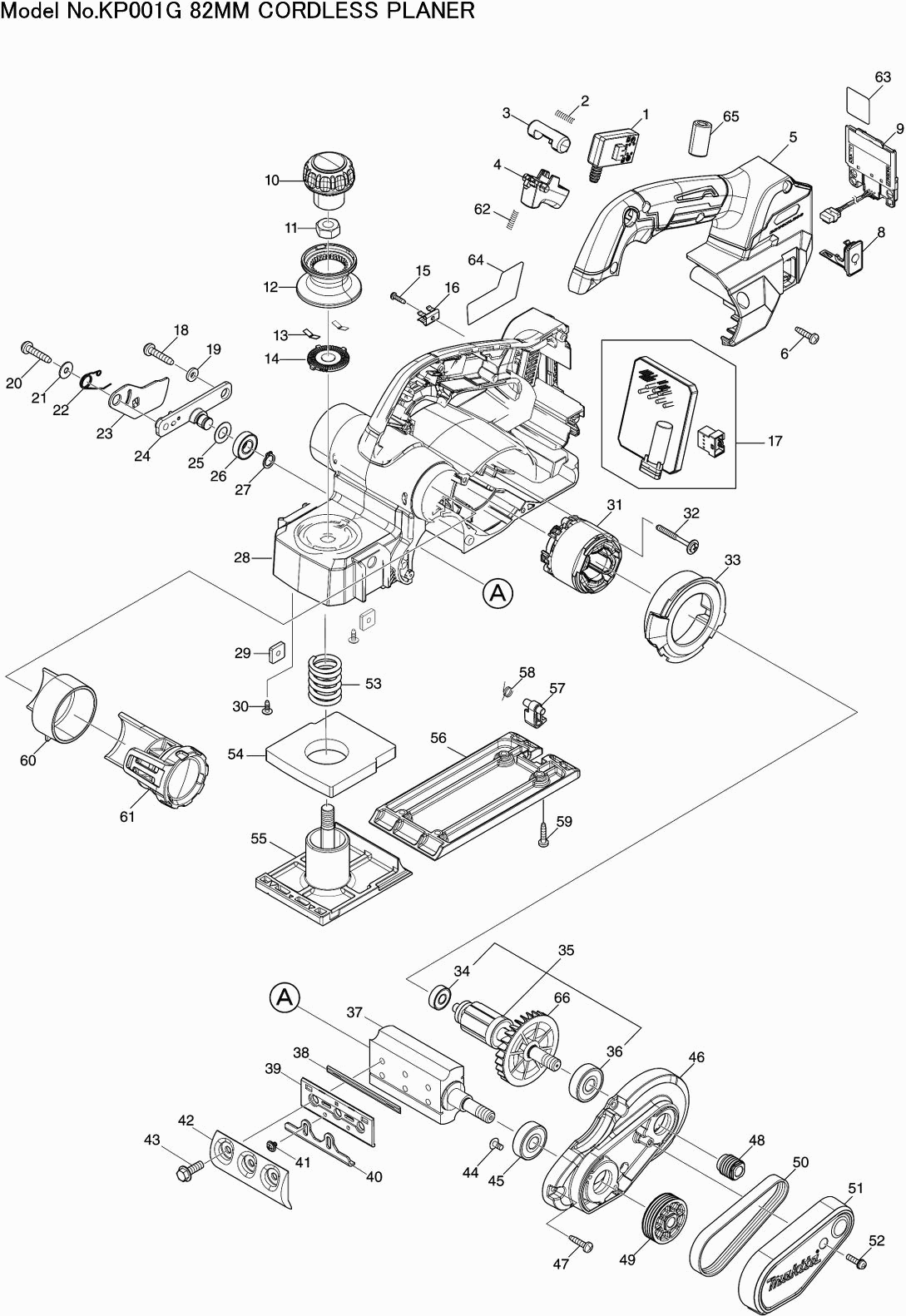

Zeichnungen der Makita KP001G
Teileliste der Makita KP001G
Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
Schalter C3Xa-1Pspm Dsp600 | ||||
001 | 651083-9 | 19.29 | 22.96 | |
Druckfeder 4 | ||||
002 | 231433-0 | 0.83 | 0.99 | |
Verriegelungstaste Kp0810/C | ||||
003 | 419704-7 | 1.46 | 1.74 | |
Schalterknopf DRS780 | ||||
004 | 457432-6 | 1.20 | 1.43 | |
Handgriffabdeckung KP001G | ||||
005 | 136650-6 | 15.76 | 18.75 | |
Gummistift 6 | ||||
005C10 | 263005-3 | 0.83 | 0.99 | |
Label XGT Logo | ||||
005C20 | 8005T5-8 | 0.83 | 0.99 | |
Gewindebohrer 4x18 | ||||
006 | 265A48-7 | 0.83 | 0.99 | |
Abdeckkappe DGA701 | ||||
008 | 140F99-0 | 2.36 | 2.81 | |
O-Ring 16 SP001G | ||||
008C10 | 213A05-9 | 0.83 | 0.99 | |
Label DGA701 | ||||
008C20 | 818H07-8 | 2.71 | 3.22 | |
Anschlusseinheit TD001G | ||||
009 | 632P75-3 | 8.21 | 9.77 | |
Abdeckkappe für Knopf Kp0800 | ||||
010 | 451328-3 | 3.28 | 3.90 | |
Mutter M10 KP001G | ||||
011 | 252313-7 | 1.51 | 1.80 | |
Knopf KP001G | ||||
012 | 413F22-1 | 5.17 | 6.15 | |
Blattfeder | ||||
013 | 232185-6 | 2.02 | 2.40 | |
Nockenplatte KP001G | ||||
014 | 347970-5 | 1.26 | 1.50 | |
Met.Schraube Ck 3X12Mm Hr2300 | ||||
015 | 266556-5 | 0.83 | 0.99 | |
Blattfeder DKP181 | ||||
016 | 232570-3 | 0.83 | 0.99 | |
Controller KP001G | ||||
017 | 620J01-8 | 125.90 | 149.82 | |
Leitungsfilter | ||||
017C10 | 688163-8 | 0.83 | 0.99 | |
Gewindeschneidschraube 5X25 | ||||
018 | 266041-8 | 0.83 | 0.99 | |
Sicherungsscheibe 5 | ||||
019 | 267012-8 | 0.83 | 0.99 | |
Gewindeschneidschraube 5X25 | ||||
020 | 266041-8 | 0.83 | 0.99 | |
Sicherungsscheibe 5 | ||||
021 | 253194-2 | 0.83 | 0.99 | |
Drehfeder | ||||
022 | 233521-9 | 1.18 | 1.40 | |
Schutz | ||||
023 | 345765-0 | 2.36 | 2.81 | |
Meißelrollenhalter | ||||
024 | 158184-9 | 21.08 | 25.09 | |
Unterlegscheibe 10 | ||||
025 | 253758-2 | 0.83 | 0.99 | |
Kugellager 6900llb | ||||
026 | 210057-5 | 3.59 | 4.27 | |
Sicherungsring S-10 | ||||
027 | 257408-1 | 0.83 | 0.99 | |
Hauptrahmen KP001G | ||||
028 | 136606-9 | 40.78 | 48.53 | |
Gummistift 6 | ||||
028C10 | 263005-3 | 0.83 | 0.99 | |
Quadratische Mutter M5 | ||||
029 | 264002-2 | 0.83 | 0.99 | |
Blechschraube 3x10mm DKP181 | ||||
030 | 265A77-0 | 0.83 | 0.99 | |
Feld | ||||
031 | 629B15-6 | 32.69 | 38.90 | |
Blechschraube 4x40mm DKP181 | ||||
032 | 265679-6 | 0.83 | 0.99 | |
Abdeckplatte DKP181 | ||||
033 | 459891-0 | 2.02 | 2.40 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
034 | 210034-7 | |||
Anker KP001G | ||||
035 | 519742-0 | 30.26 | 36.01 | |
Kugellager 6200dw | ||||
036 | 211087-9 | 7.22 | 8.59 | |
Meißelrolle | ||||
037 | 158156-4 | 51.84 | 61.69 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
038 | A-82921 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
039 | 343433-9 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
040 | 345644-2 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
041 | 251246-3 | |||
Meißelklemmensatz | ||||
042 | 187676-1 | 11.82 | 14.07 | |
Flanschbolzen M6x17 | ||||
043 | 251609-3 | 0.83 | 0.99 | |
Schraube 4x8 | ||||
044 | 251291-8 | 0.83 | 0.99 | |
Kugellager 6200dw | ||||
045 | 211087-9 | 7.22 | 8.59 | |
Kompletthalter KP001G | ||||
046 | 141J58-1 | 11.09 | 13.20 | |
Gummistift 4 | ||||
046C10 | 263002-9 | 0.83 | 0.99 | |
Gewindebohrer 4x18 | ||||
047 | 265A48-7 | 0.83 | 0.99 | |
Riemenscheibe DKP181 | ||||
048 | 222193-5 | 2.36 | 2.81 | |
Riemenscheibe DKP181 | ||||
049 | 222194-3 | 3.96 | 4.71 | |
V-Riemen 4-241 | ||||
050 | 225071-8 | 7.22 | 8.59 | |
Antriebshausabdeckung DKP181 | ||||
051 | 459893-6 | 3.44 | 4.09 | |
Schraube 4X18 | ||||
052 | 911133-5 | 0.83 | 0.99 | |
Druckfeder 18 | ||||
053 | 231004-3 | 0.98 | 1.17 | |
Dichtung DKP181 | ||||
054 | 422531-3 | 0.83 | 0.99 | |
Vorderer Sohle KP001G | ||||
055 | 312C78-2 | 17.45 | 20.77 | |
Basisrahmen KP001G | ||||
056 | 312D13-6 | 10.72 | 12.76 | |
Fuß KP001G | ||||
057 | 413L64-1 | 0.83 | 0.99 | |
Zugfeder 7 | ||||
058 | 231698-4 | 0.83 | 0.99 | |
Gewindebohrer 4x18 | ||||
059 | 265A48-7 | 0.83 | 0.99 | |
Spänesackadapter DKP181 | ||||
060 | 459892-8 | 2.38 | 2.83 | |
Stop für Spankanal | ||||
061 | 125353-7 | 6.41 | 7.63 | |
Druckfeder 4 | ||||
062 | 231433-0 | 0.83 | 0.99 | |
Label serienr KP001G | ||||
063 | 8117C3-0 | 0.83 | 0.99 | |
Naamplaat KP001G | ||||
064 | 8117B6-7 | 0.83 | 0.99 | |
Leitungsfilter | ||||
065 | 688162-0 | 1.99 | 2.37 | |
Lüfter 62 Kp0810/C | ||||
066 | 240079-1 | 1.75 | 2.08 |
