Makita M9503R Zeichnungen und Teile

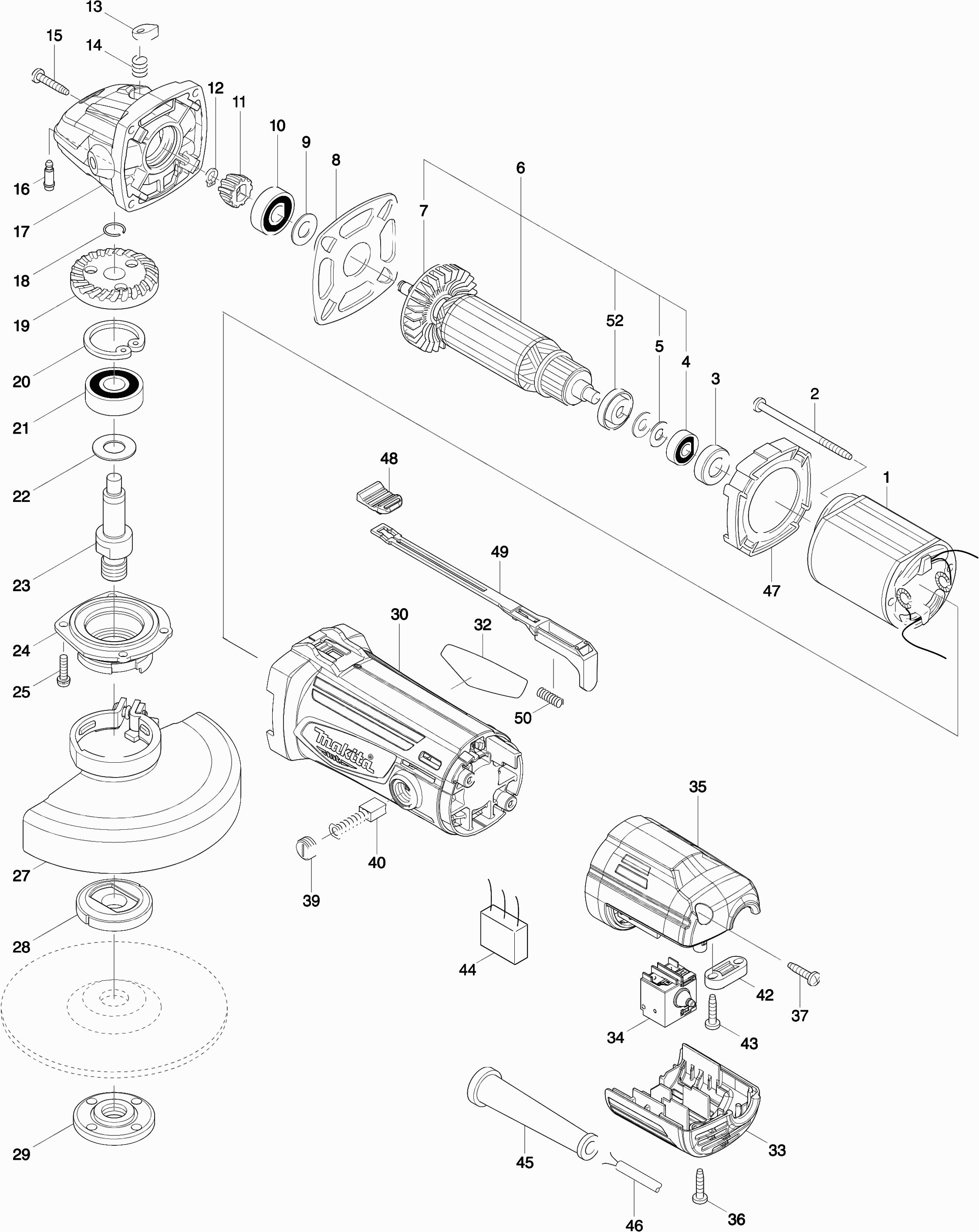

Auf dem Typenschild sollte die Typenbezeichnung M9503R stehen. Je nach Typenbezeichnung kann es Unterschiede geben, die dazu führen können, dass Teile nicht passen. Bestellen Sie nur, wenn diese Nummer übereinstimmt.Zeichnungen der MAKITA M9503R
Teileliste der Makita M9503R
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer.
| Veld 240v | ||||
| 001 | 593898-7 | Veld 240v | € 16,31 | |
| Veldverbinder | ||||
| 001A | 654221-2 | Veldverbinder | € 1,00 | |
| Klembus tbv statorv. 1,25mm | ||||
| 001B | 654501-6 | Klembus tbv statorv. 1,25mm | € 1,00 | |
| Tapschroef 4x70 | ||||
| 002 | 266325-4 | Tapschroef 4x70 | € 1,00 | |
| Pakkingring 19mm | ||||
| 003 | 421808-3 | Pakkingring 19mm | € 1,00 | |
| Kogellager 607zz | ||||
| 004 | 210062-2 | Kogellager 607zz | € 1,02 | |
| Sluitring 7 | ||||
| 005 | 267245-5 | Sluitring 7 | € 1,00 | |
| Anker | ||||
| 006 | 510173-6 | Anker | € 18,17 | |
| Waaier 50 | ||||
| 007 | 240059-7 | Waaier 50 | € 1,02 | |
| Lagerborging 69 | ||||
| 008 | 285704-7 | Lagerborging 69 | € 1,00 | |
| Sluitring 10 | ||||
| 009 | 267256-0 | Sluitring 10 | € 1,00 | |
| Kogellager 6000zz | ||||
| 010 | 210067-2 | Kogellager 6000zz | € 1,23 | |
| Tandwiel 11 | ||||
| 011 | 227451-4 | Tandwiel 11 | € 4,14 | |
| Borgring S-6 | ||||
| 012 | 961002-0 | Borgring S-6 | € 1,00 | |
| Blokkeerpenkap | ||||
| 013 | 417771-6 | Blokkeerpenkap | € 1,00 | |
| Drukveer 8 | ||||
| 014 | 233376-2 | Drukveer 8 | € 1,00 | |
| Tapschroef 4x22 | ||||
| 015 | 266324-6 | Tapschroef 4x22 | € 1,00 | |
| Kraagpin 4 | ||||
| 016 | 256486-8 | Kraagpin 4 | € 1,00 | |
| Getriebegehaeuse | ||||
| 017 | 140433-8 | Getriebegehaeuse | € 8,57 | |
| O-ring 26 | ||||
| 017A | 213445-5 | O-ring 26 | € 1,00 | |
| Nicht bestellbar | ||||
| 018 | 233950-6 | Nicht bestellbar | ||
| Tandwiel 36 | ||||
| 019 | 227452-2 | Tandwiel 36 | € 4,65 | |
| Borgring R-32 | ||||
| 020 | 962151-6 | Borgring R-32 | € 1,00 | |
| Kogellager 6201dw1 | ||||
| 021 | 211129-9 | Kogellager 6201dw1 | € 7,55 | |
| Sluitring 12 | ||||
| 022 | 267238-2 | Sluitring 12 | € 1,00 | |
| Gelenkwelle (a) | ||||
| 023 | 325978-9 | Gelenkwelle (a) | € 2,83 | |
| Lagerhuis | ||||
| 024 | 318374-8 | Lagerhuis | € 2,83 | |
| Schroef 4x16 | ||||
| 025 | 265100-5 | Schroef 4x16 | € 1,00 | |
| O-ring 4 | ||||
| 027 | 213009-5 | O-ring 4 | € 1,00 | |
| Beschermkap 125mm | ||||
| 027 | 123099-9 | Beschermkap 125mm | € 7,55 | |
| Schroef 5x16 | ||||
| 027A | 265180-1 | Schroef 5x16 | € 1,00 | |
| Binnenflens 42mm | ||||
| 028 | 224415-9 | Binnenflens 42mm | € 4,24 | |
| Sluitmoer M14x45mm | ||||
| 029 | 224554-5 | Sluitmoer M14x45mm | € 4,84 | |
| Motorgehäuse | ||||
| 030 | 143511-3 | Motorgehäuse | € 8,57 | |
| Kohlekasten Zsb | ||||
| 030A | 643455-2 | Kohlekasten Zsb | € 1,45 | |
| Typenschild | ||||
| 032 | 851S87-7 | Typenschild | € 2,83 | |
| Achterdeksel onder | ||||
| 033 | 456383-0 | Achterdeksel onder | € 2,11 | |
| Schalter | ||||
| 034 | 650769-2 | Schalter | € 13,94 | |
| Achterdeksel boven | ||||
| 035 | 456382-2 | Achterdeksel boven | € 3,27 | |
| Tapschroef 4x18 | ||||
| 036 | 266326-2 | Tapschroef 4x18 | € 1,00 | |
| Tapschroef 4x18 | ||||
| 037 | 266326-2 | Tapschroef 4x18 | € 1,00 | |
| Brush Cap | ||||
| 039 | 643987-9 | Brush Cap | € 1,00 | |
| Koolborstel set Cb-411 | ||||
| 040 | 191940-4 | Koolborstel set Cb-411 | € 6,95 | |
| Klemstrip | ||||
| 042 | 687124-5 | Klemstrip | € 1,00 | |
| Tapschroef 4x18 | ||||
| 043 | 266326-2 | Tapschroef 4x18 | € 1,00 | |
| Ontstorings condensator | ||||
| 044 | 645219-0 | Ontstorings condensator | € 1,02 | |
| Kabeltule 8-85 | ||||
| 045 | 682502-4 | Kabeltule 8-85 | € 1,74 | |
| Netsnoer 2x1.00 2.2mtr | ||||
| 046 | 665383-1 | Netsnoer 2x1.00 2.2mtr | € 10,96 | |
| Zwischenplatte | ||||
| 047 | 418015-7 | Zwischenplatte | € 1,23 | |
| Schakelknop | ||||
| 048 | 418016-5 | Schakelknop | € 1,00 | |
| Schakelaarhandel | ||||
| 049 | 456384-8 | Schakelaarhandel | € 1,74 | |
| Drukveer 4 | ||||
| 050 | 233121-5 | Drukveer 4 | € 1,00 | |
| Nicht bestellbar | ||||
| 051 | 819897-4 | Nicht bestellbar | ||
| Isolatiering | ||||
| 052 | 681636-0 | Isolatiering | € 1,23 | |
