Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita PF1110'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

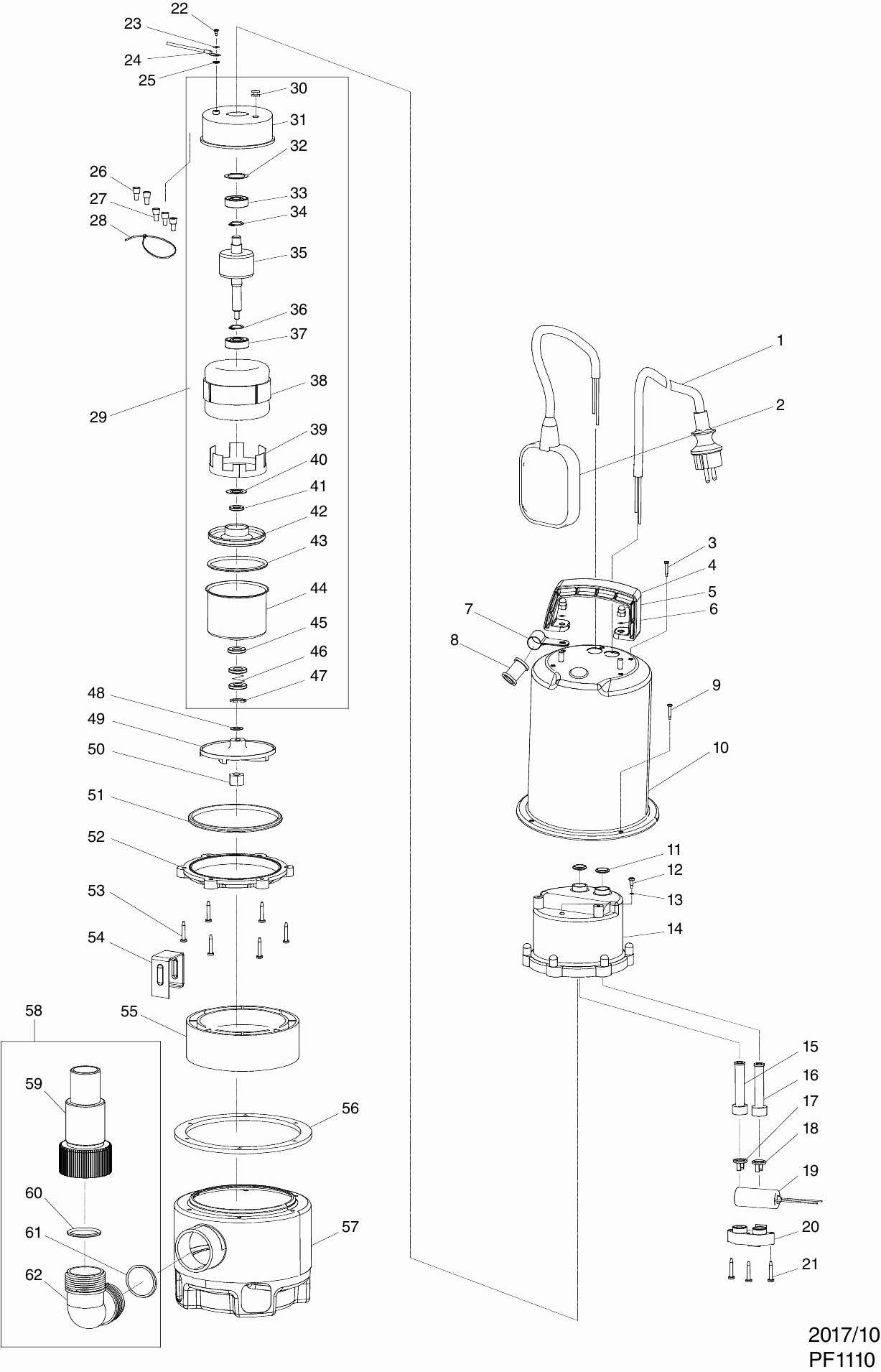

Zeichnungen der Makita PF1110
Teileliste der Makita PF1110
Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
Keine Informationen verfügbar, nicht bestellbar | ||||
001 | 609025435 | |||
Schwimmer PF1110 A | ||||
002 | JH00000126 | 9.98 | 11.88 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
003 | 609026213 | |||
Handgriff PF1110 | ||||
004 | 609024798 | 7.57 | 9.01 | |
Mutter Ep1680 | ||||
005 | 609024637 | 0.83 | 0.99 | |
Niete 5Mm Ep1680 | ||||
006 | 609024638 | 0.83 | 0.99 | |
Zugentlastung Ep1680 | ||||
007 | 609024650 | 1.07 | 1.27 | |
Kabeltülle | ||||
008 | 609026214 | 0.83 | 0.99 | |
Met.Schraube Ep1680 A | ||||
009 | 609024639 | 0.83 | 0.99 | |
Edelstahlgehäuse PF1110 A | ||||
010 | JH00000063 | 42.13 | 50.13 | |
O-Ring 11x2,5 | ||||
010C10 | 609024674 | 1.66 | 1.98 | |
O-Ring 14x2.65mm | ||||
011 | 609024641 | 0.83 | 0.99 | |
Selbstschneidende Schraube PF110 | ||||
012 | JH00000002 | 0.83 | 0.99 | |
O-Ring PF1110 | ||||
013 | JH00000003 | 0.83 | 0.99 | |
Pumpengehaeuse | ||||
014 | 609024642 | 5.70 | 6.78 | |
Kabeltülle 8,5mm | ||||
015 | 609024588 | 1.02 | 1.21 | |
Kabeltülle 8,5mm | ||||
016 | 609024588 | 1.02 | 1.21 | |
Zugentlastung Ep1680 | ||||
017 | 609024590 | 0.83 | 0.99 | |
Zugentlastung Ep1680 | ||||
018 | 609024590 | 0.83 | 0.99 | |
Kondensator 16uf PF1110 | ||||
019 | JH00000045 | 8.21 | 9.77 | |
Zugentlastungsplatte Ep1680 | ||||
020 | 609024592 | 0.83 | 0.99 | |
Parker Ep1680S | ||||
021 | 609024593 | 0.83 | 0.99 | |
Metallschraube M4x8mm PF1110 | ||||
022 | 609024601 | 0.83 | 0.99 | |
Sicherungsring 4mm PF1110 | ||||
023 | 609024596 | 0.83 | 0.99 | |
Erdungskabel PF1110 | ||||
024 | JH00000004 | 0.83 | 0.99 | |
Rändelscheibe 4mm PF1110 | ||||
025 | 609024600 | 0.83 | 0.99 | |
Kabelschuh 5.5SD PF1110 | ||||
026 | 609024629 | 0.83 | 0.99 | |
Kabelschuh 2SD PF1110 | ||||
027 | 609024630 | 0.83 | 0.99 | |
Zugband | ||||
028 | 609024632 | 0.83 | 0.99 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
029 | JH00000071 | |||
Kabeldurchführung 10mm PF1110 | ||||
030 | 609024595 | 0.83 | 0.99 | |
Motorhaubenabdeckung PF1110 | ||||
031 | 609024594 | 6.41 | 7.63 | |
Sicherungsring 25mm PF1110 | ||||
032 | 609024602 | 0.83 | 0.99 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
033 | 609024603 | |||
Sicherungsring S-12 | ||||
034 | 961052-5 | 0.83 | 0.99 | |
Anker PF1110 | ||||
035 | JH00000053 | 25.36 | 30.18 | |
Sicherungsring S-12 | ||||
036 | 961052-5 | 0.83 | 0.99 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
037 | 609024603 | |||
Feld | ||||
038 | JH00000054 | 51.84 | 61.69 | |
Feldring PF1110 | ||||
039 | 609024667 | 1.00 | 1.19 | |
Distanzring PF1110 | ||||
040 | 609024607 | 0.83 | 0.99 | |
Nicht mehr lieferbar, kein Ersatz | ||||
041 | 609024608 | |||
Lagergehäuse PF1110 | ||||
042 | 609024609 | 3.44 | 4.09 | |
O-Ring PF1110 | ||||
043 | 609024610 | 0.83 | 0.99 | |
Motorhaus PF1110 | ||||
044 | JH00000055 | 10.50 | 12.50 | |
Nicht mehr lieferbar, kein Ersatz | ||||
045 | 609024608 | |||
Mechanische Dichtung | ||||
046 | 609024633 | 4.45 | 5.30 | |
Sicherungsring Ep1680 | ||||
047 | 609024634 | 0.83 | 0.99 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
048 | 609024613 | |||
Luefter | ||||
049 | 609024686 | 5.06 | 6.02 | |
Mutter Ep1680 | ||||
050 | 609024615 | 0.83 | 0.99 | |
O-ring 89x5,2mm | ||||
051 | 609024612 | 0.98 | 1.17 | |
Dichtungsringabdeckung PF1110 | ||||
052 | JH00000058 | 0.89 | 1.06 | |
Parker Ep1680S | ||||
053 | 609024646 | 0.83 | 0.99 | |
Erdplatte | ||||
054 | 609024654 | 0.83 | 0.99 | |
Zentrierring | ||||
055 | 609024655 | 1.67 | 1.99 | |
Dichtung 123,5mm | ||||
056 | 609024671 | 1.67 | 1.99 | |
Pumpengehäusedeckel | ||||
057 | 609024690 | 43.88 | 52.22 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
058 | JH00000005 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
059 | 609024627 | |||
O-Ring PF1110 | ||||
060 | 609024625 | 0.83 | 0.99 | |
O-Ring PF1110 | ||||
061 | 609024625 | 0.83 | 0.99 | |
Kniepunktstück Ep1500Ds | ||||
062 | 609024691 | 3.22 | 3.83 |
