Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita SK209GD'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

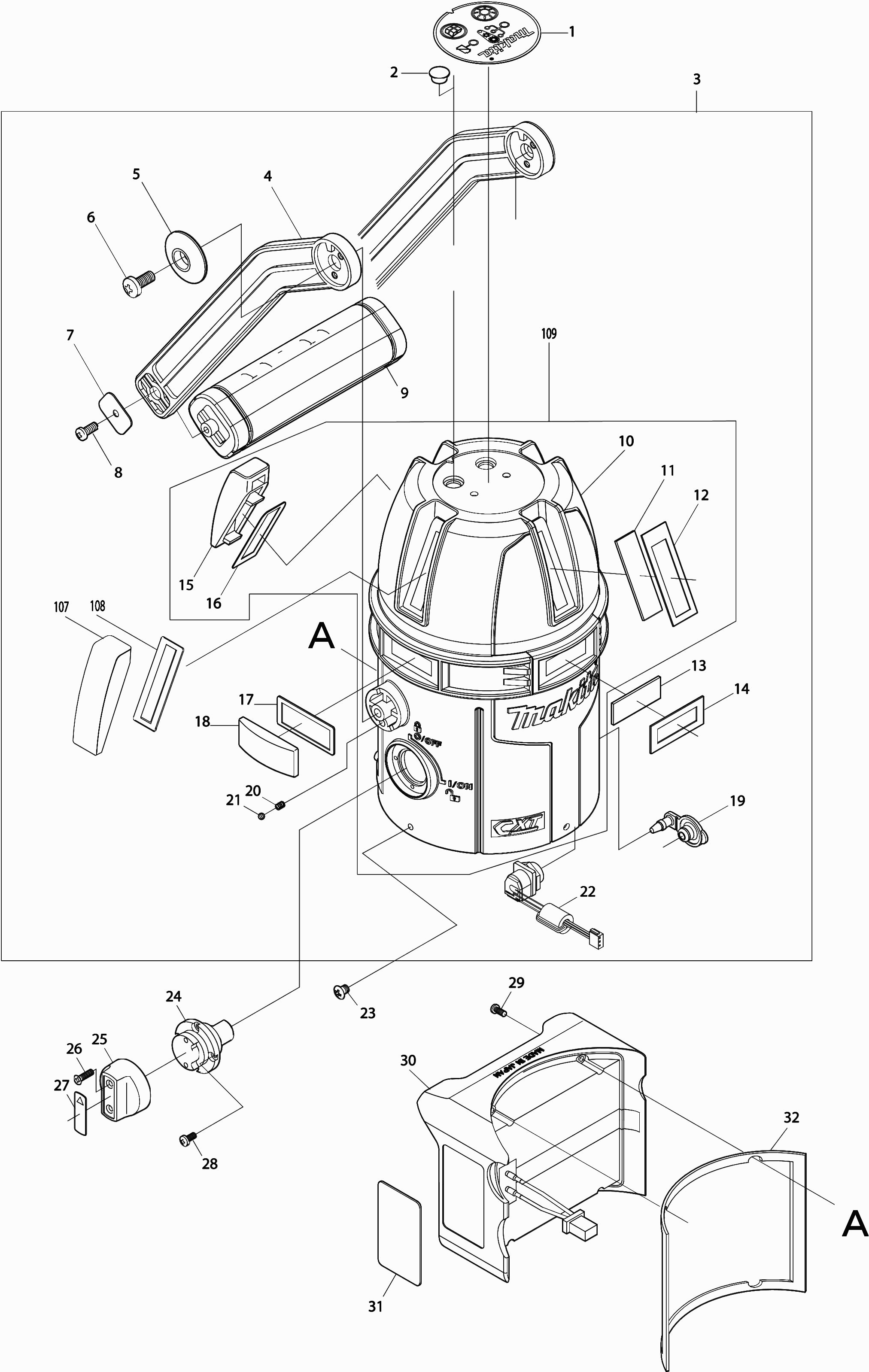

Zeichnungen der Makita SK209GD
Teileliste der Makita SK209GD
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Schalter-Label SK312GD | ||||
| 001 | TK219UN101 | 16.50 | 19.64 | |
| Schalterknopf 4.1 SK312GD A | ||||
| 002 | TK16010441 | 3.60 | 4.28 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 002A | TK16010423 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 002B | TK16010424 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 003 | TK220EUSA1 | |||
| Handgriff SK312GD | ||||
| 004 | TK02181041 | 10.80 | 12.85 | |
| Sicherung, Handgriff- SK312GD | ||||
| 005 | TK02181261 | 7.20 | 8.57 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 006 | TKTP4010FU | |||
| Sicherung, Handgriff- SK312GD | ||||
| 007 | TK02180127 | 9.60 | 11.42 | |
| Schraube Handgriff 3x10 SK312GD | ||||
| 008 | TKTT3010FB | 1.20 | 1.43 | |
| Handgriff SK312GD | ||||
| 009 | TK02181051 | 34.10 | 40.58 | |
| Vollständiges Gehäuse SK312GD | ||||
| 010 | TK219102EU | 146.74 | 174.62 | |
| Glas V für SK312GD | ||||
| 011 | TK00210106 | 17.60 | 20.94 | |
| Befestigungsetikett Glas SK312GD | ||||
| 012 | TK02180128 | 2.40 | 2.86 | |
| Glas H für SK312GD | ||||
| 013 | TK02101071 | 17.60 | 20.94 | |
| Befestigungsetikett Glas SK312GD | ||||
| 014 | TK02180129 | 2.40 | 2.86 | |
| Abdeckkappe V SK312GD | ||||
| 015 | TK02190125 | 8.40 | 10.00 | |
| Doppelseitiges Label V SK312GD | ||||
| 016 | TK02190128 | 2.40 | 2.86 | |
| Abdeckkappe H SK312GD | ||||
| 017 | TK02190126 | 7.20 | 8.57 | |
| Doppelseitiges Label H SK312GD | ||||
| 018 | TK02190129 | 2.40 | 2.86 | |
| DC Anschlussklappe SK312GD | ||||
| 019 | TKAL411252 | 4.80 | 5.71 | |
| Druckfeder E SK312GD | ||||
| 020 | TK02181302 | 1.20 | 1.43 | |
| Stahlkugel 3 SK312GD | ||||
| 021 | TK00SB3000 | 1.20 | 1.43 | |
| DC-Anschluss SK312GD | ||||
| 022 | TK219UN131 | 39.60 | 47.12 | |
| Schraube SK312GD | ||||
| 023 | TK0P2550FB | 1.20 | 1.43 | |
| Sperrplatte SK312GD | ||||
| 024 | TK0195SA01 | 52.76 | 62.78 | |
| Sperrknopf SK312GD | ||||
| 025 | TK01701192 | 3.60 | 4.28 | |
| Versenkte Schraube M2X8 SK312GD | ||||
| 026 | TK03F2080N | 1.00 | 1.19 | |
| Sperrknopf label SK312GD | ||||
| 027 | TK01700104 | 2.40 | 2.86 | |
| Metallschraube 2x4 SK312GD | ||||
| 028 | TKTP2040FU | 1.20 | 1.43 | |
| Metallschraube 2x8 SK312GD | ||||
| 029 | TKTP2080FB | 1.20 | 1.43 | |
| Batteriehalter SK312GD | ||||
| 030 | TK02180008 | 59.40 | 70.69 | |
| Namensschild SK209GD | ||||
| 031 | TK220EU113 | 10.80 | 12.85 | |
| Batteriehalter-Dichtung SK312GD | ||||
| 032 | TK02181242 | 7.20 | 8.57 | |
| Sprengring Gehäuse SK312GD P | ||||
| 033 | TK02180103 | 112.20 | 133.52 | |
| Metallschraube 2x4 SK312GD | ||||
| 034 | TK03P2040N | 1.20 | 1.43 | |
| Schalteinheit SK209GD | ||||
| 035 | TKLVF0076D | 63.80 | 75.92 | |
| Schraube 3x6 SK312GD | ||||
| 036 | TK0T3060FU | 1.20 | 1.43 | |
| Unterlegscheibe 5 SK312GD | ||||
| 037 | TK0000PW50 | 1.20 | 1.43 | |
| Buchse SK312GD | ||||
| 038 | TK01731383 | 1.20 | 1.43 | |
| Gimbalhalter SK209GD | ||||
| 039 | TK0220SA02 | 298.10 | 354.74 | |
| Oberer Rahmenhalter SK312GD | ||||
| 040 | TK01830135 | 147.40 | 175.41 | |
| Gimbal Halterring SK312GD | ||||
| 041 | TK00174111 | 34.10 | 40.58 | |
| Schraube SK312GD | ||||
| 042 | TK01730196 | 3.60 | 4.28 | |
| Kugellager SK312GD | ||||
| 043 | TK01730199 | 17.60 | 20.94 | |
| Schraube M3X6 SK312GD | ||||
| 044 | TKS3060FB5 | 1.20 | 1.43 | |
| O-Ring SK312GD | ||||
| 045 | TK01730148 | 19.80 | 23.56 | |
| Kreuzkopfschraube M2.5X8 SK312GD | ||||
| 046 | TK0F2580B0 | 1.20 | 1.43 | |
| Metallschraube 2x4 SK312GD | ||||
| 047 | TK03P2040N | 1.20 | 1.43 | |
| Laser-Einheit V cpl SK312GD | ||||
| 048 | TK219SA03E | 452.10 | 538.00 | |
| Laserunit G komplette SK312GD P | ||||
| 049 | TK02160111 | 375.10 | 446.37 | |
| Objektiv SK312GD P | ||||
| 050 | TK00218012 | 39.60 | 47.12 | |
| Sicherungsring SK312GD | ||||
| 051 | TK0000PW20 | 1.20 | 1.43 | |
| Schraube M2X6 | ||||
| 052 | TK03P2060N | 1.00 | 1.19 | |
| Schraube SK312GD | ||||
| 053 | TK0LV37351 | 1.20 | 1.43 | |
| Laser-Einheit cpl SK312GD | ||||
| 054 | TK219SA04E | 425.70 | 506.58 | |
| Met. Schraube H312GD | ||||
| 055 | TKS2550S05 | 1.20 | 1.43 | |
| Met. Schraube M2.5X4 H312GD | ||||
| 056 | TKS2540FB4 | 1.20 | 1.43 | |
| Laserunit G komplette SK312GD P | ||||
| 057 | TK02160111 | 375.10 | 446.37 | |
| Objektiv SK312GD P | ||||
| 058 | TK00218012 | 39.60 | 47.12 | |
| Sicherungsring SK312GD | ||||
| 059 | TK0000PW20 | 1.20 | 1.43 | |
| Schraube M2X6 | ||||
| 060 | TK03P2060N | 1.00 | 1.19 | |
| Schraube SK312GD | ||||
| 061 | TK0LV37351 | 1.20 | 1.43 | |
| Laser-Einheit cpl SK312GD | ||||
| 062 | TK219SA04E | 425.70 | 506.58 | |
| Kontrollpanel SK312GD | ||||
| 063 | TKLVF0068B | 69.12 | 82.25 | |
| Metallschraube 2x4 SK312GD | ||||
| 064 | TK03P2040N | 1.20 | 1.43 | |
| Metallschraube 2x8 SK312GD | ||||
| 065 | TK03P2080N | 1.20 | 1.43 | |
| Abstandsbushing SK312GD | ||||
| 066 | TKST2060FZ | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 067 | TK0219SET1 | |||
| Kabelbaum | ||||
| 068 | TK0LVE3044 | 22.00 | 26.18 | |
| Unterlegscheibe 5 SK312GD | ||||
| 069 | TK0000PW50 | 1.20 | 1.43 | |
| Achse A SK312GD | ||||
| 070 | TK01701146 | 14.30 | 17.02 | |
| Achse B SK312GD | ||||
| 071 | TK02100118 | 19.80 | 23.56 | |
| Stromversorgungseinheit SK312GD | ||||
| 072 | TKLVF00753 | 325.60 | 387.46 | |
| Metallschraube 2x4 SK312GD | ||||
| 073 | TK03P2040N | 1.20 | 1.43 | |
| Rahmenhalter unten SK312GD | ||||
| 074 | TK0218SA05 | 99.00 | 117.81 | |
| Schraube 3x10 SK312GD | ||||
| 075 | TK0P3080FU | 1.20 | 1.43 | |
| Metallschraube 2x4 SK312GD | ||||
| 076 | TK03P2040N | 1.20 | 1.43 | |
| Anschlusseinheit SK312GD | ||||
| 077 | TK0LVF0066 | 17.60 | 20.94 | |
| Metallschraube 2x8 SK312GD | ||||
| 078 | TK03P2080N | 1.20 | 1.43 | |
| Schalter SK312GD | ||||
| 079 | TK0TL32108 | 7.20 | 8.57 | |
| O-Ring SK312GD | ||||
| 080 | TK01501151 | 14.30 | 17.02 | |
| Magnet Einheit SK312GD | ||||
| 081 | TK0173SA13 | 31.78 | 37.82 | |
| Schraube SK312GD | ||||
| 082 | TK0P3060FU | 1.20 | 1.43 | |
| Pufferplatte A SK312DG | ||||
| 083 | TK00170132 | 8.80 | 10.47 | |
| Pufferplatte B SK312DG | ||||
| 084 | TK01730156 | 11.26 | 13.40 | |
| Ringmutter SK312GD | ||||
| 085 | TKLV272921 | 7.20 | 8.57 | |
| Verstellrad SK312GD | ||||
| 086 | TK01970106 | 14.30 | 17.02 | |
| Met. Schraube M2.5X4 H312GD | ||||
| 087 | TKS2540FB4 | 1.20 | 1.43 | |
| Buchse SK312GD | ||||
| 088 | TK01821171 | 6.00 | 7.14 | |
| Einstellachse SK312GD | ||||
| 089 | TK01821141 | 36.30 | 43.20 | |
| Drehring SK312GD | ||||
| 090 | TK01821161 | 39.60 | 47.12 | |
| Stellring SK312GD | ||||
| 091 | TK01821152 | 26.40 | 31.42 | |
| Schraube SK312GD | ||||
| 092 | TK0P2550FU | 1.20 | 1.43 | |
| Einstellrahmen SK312GD | ||||
| 093 | TK0218118S | 63.80 | 75.92 | |
| Federring 5 SK312GD | ||||
| 094 | TK00WW50S0 | 1.20 | 1.43 | |
| Buchse SK312GD | ||||
| 095 | TK01850105 | 6.00 | 7.14 | |
| Schwammgummi SK312GD | ||||
| 096 | TK01851071 | 3.60 | 4.28 | |
| Schraube SK312GD | ||||
| 097 | TK0P2560FU | 1.20 | 1.43 | |
| Zugfeder SK312GD | ||||
| 098 | TK01821181 | 11.00 | 13.09 | |
| Schraube 3x10 SK312GD | ||||
| 099 | TKTP2550FB | 1.20 | 1.43 | |
| Stativ SK312GD | ||||
| 100 | TK0218121S | 88.00 | 104.72 | |
| Schraube 3x7 SK312GD | ||||
| 101 | TKTT3070FU | 1.20 | 1.43 | |
| Stativ Spike SK312GD | ||||
| 102 | TK02180108 | 56.10 | 66.76 | |
| Stativ Spitzfuß SK312GD | ||||
| 103 | TK01581222 | 7.20 | 8.57 | |
| Abdeckglas SK312GD | ||||
| 104 | TK0LV36971 | 3.77 | 4.49 | |
| Unterplatte SK312GD | ||||
| 105 | TK01821112 | 6.00 | 7.14 | |
| Schraube 3x10 SK312GD | ||||
| 106 | TKTP3010FB | 1.20 | 1.43 | |
| Abdeckkappe V SK312GD | ||||
| 107 | TK02190125 | 8.40 | 10.00 | |
| Doppelseitiges Label V SK312GD | ||||
| 108 | TK02190128 | 2.40 | 2.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 109 | TK2191EU01 | |||
