Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita UH5570'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

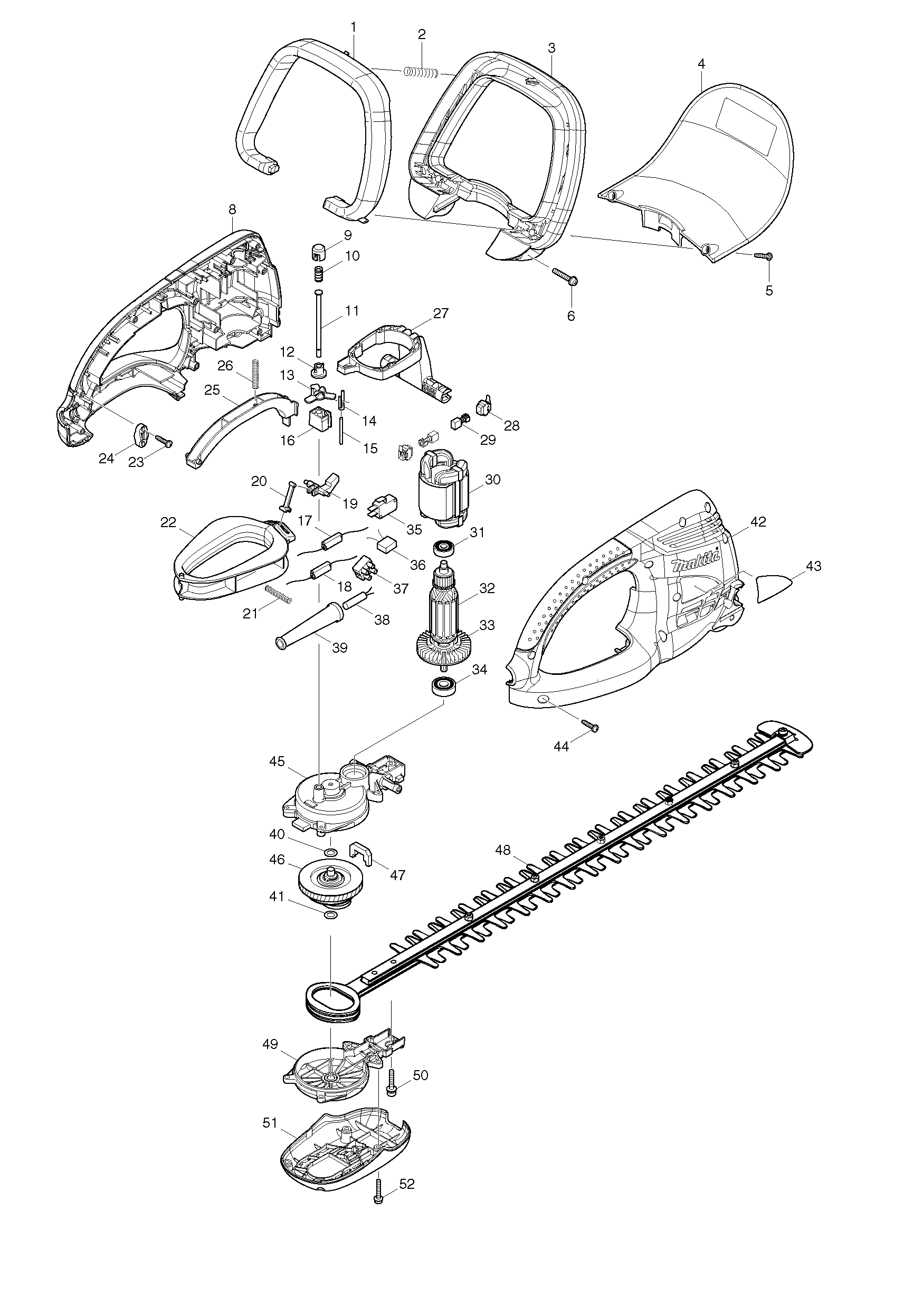

Zeichnungen der Makita UH5570
Teileliste der Makita UH5570
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Schalterknopf b | ||||
| 001 | 450444-8 | 7.20 | 8.57 | |
| Druckfeder 9 | ||||
| 002 | 233157-4 | 1.00 | 1.19 | |
| Vorderhandgriff | ||||
| 003 | 450442-2 | 11.00 | 13.09 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 004 | 158629-7 | |||
| LABEL WAARSCH. UH5570 | ||||
| 004C10 | 8074L2-3 | 2.40 | 2.86 | |
| Gewindebohrer 4x18 | ||||
| 005 | 265A48-7 | 1.00 | 1.19 | |
| Schraube 5x30 | ||||
| 006 | 911253-5 | 1.00 | 1.19 | |
| Gehaeuse | ||||
| 008 | 188567-9 | 26.40 | 31.42 | |
| Schutz | ||||
| 009 | 417740-7 | 1.00 | 1.19 | |
| Druckfeder 8 | ||||
| 010 | 233288-9 | 1.20 | 1.43 | |
| Schalthebel Uh45/55/65 A | ||||
| 011 | 268077-3 | 6.00 | 7.14 | |
| Kappenhalter | ||||
| 012 | 417727-9 | 1.00 | 1.19 | |
| Hebel | ||||
| 013 | 417736-8 | 1.00 | 1.19 | |
| Druckplattenabdeckung | ||||
| 014 | 417735-0 | 1.00 | 1.19 | |
| Stift 3 | ||||
| 015 | 268237-7 | 2.40 | 2.86 | |
| Pinhalter | ||||
| 016 | 417781-3 | 1.20 | 1.43 | |
| Kondensator | ||||
| 017 | 646206-2 | 1.20 | 1.43 | |
| Kondensator | ||||
| 018 | 646207-0 | 1.20 | 1.43 | |
| Hebel | ||||
| 019 | 417737-6 | 1.20 | 1.43 | |
| Stange | ||||
| 020 | 417739-2 | 1.00 | 1.19 | |
| Druckfeder 5 | ||||
| 021 | 233156-6 | 1.00 | 1.19 | |
| Schalterstange c | ||||
| 022 | 417731-8 | 3.60 | 4.28 | |
| Gewindebohrer 4x18 | ||||
| 023 | 265A48-7 | 1.00 | 1.19 | |
| Klemmenhalterung | ||||
| 024 | 687053-2 | 1.00 | 1.19 | |
| Klemmenhalterung | ||||
| 024 | 687124-5 | 1.00 | 1.19 | |
| Schalterknopf a | ||||
| 025 | 450443-0 | 2.40 | 2.86 | |
| Druckfeder 5 | ||||
| 026 | 233156-6 | 1.00 | 1.19 | |
| Hebel | ||||
| 027 | 450488-8 | 6.00 | 7.14 | |
| KOOLBORSTELHOUDR HP1500/2040 A | ||||
| 028 | 643936-6 | 2.40 | 2.86 | |
| Bürstensatz CB-419 | ||||
| 029 | 195015-1 | 4.80 | 5.71 | |
| Feld | ||||
| 030 | 621733-0 | 38.50 | 45.82 | |
| Kugellager 627Zz A | ||||
| 031 | 210050-9 | 1.20 | 1.43 | |
| Anker | ||||
| 032 | 515738-9 | 27.50 | 32.72 | |
| Lüfter 60 | ||||
| 033 | 241850-6 | 8.40 | 10.00 | |
| Kugellager 6000rd | ||||
| 034 | 211062-5 | 4.80 | 5.71 | |
| Schalter Uh45/55/6570 A | ||||
| 035 | 650628-0 | 6.00 | 7.14 | |
| Kondensator 0,22uF | ||||
| 036 | 645190-8 | 2.40 | 2.86 | |
| Klemmstein | ||||
| 037 | 654531-7 | 2.10 | 2.50 | |
| Netzkabel 2x0,3 1,5mtr | ||||
| 038 | 666246-4 | 3.60 | 4.28 | |
| Kabeltülle 8-90 | ||||
| 039 | 682503-2 | 2.40 | 2.86 | |
| Unterlegscheibe 8 x 14 x 0,5 mm | ||||
| 040 | 253215-0 | 1.00 | 1.19 | |
| Unterlegscheibe 8 x 14 x 0,5 mm | ||||
| 041 | 253215-0 | 1.00 | 1.19 | |
| Gehaeuse | ||||
| 042 | 188567-9 | 26.40 | 31.42 | |
| Namensschild "uh5570" | ||||
| 043 | 865765-9 | 3.60 | 4.28 | |
| Gewindebohrer 4x18 | ||||
| 044 | 265A48-7 | 1.00 | 1.19 | |
| Getriebegehaeuse | ||||
| 045 | 158625-5 | 16.50 | 19.64 | |
| Exzentrisch fahren | ||||
| 046 | 158623-9 | 34.10 | 40.58 | |
| Staubführung | ||||
| 047 | 443142-1 | 1.00 | 1.19 | |
| SCHAARMESSENSET 55 CM | ||||
| 048 | 194663-3 | 35.00 | 41.65 | |
| Bus 5 | ||||
| 048A | 257766-5 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 048B | 264013-7 | |||
| Kreuzschlitzschraube 5x20mm | ||||
| 048C | 265181-9 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 048D | 345205-8 | |||
| Schraube 5x10 | ||||
| 048E | 911208-0 | 1.00 | 1.19 | |
| Ölführungssatz | ||||
| 048F | 188605-7 | 2.40 | 2.86 | |
| Innendeckel | ||||
| 049 | 158626-3 | 12.10 | 14.40 | |
| Blechschraube 5x25 | ||||
| 050 | 265B66-1 | 0.95 | 1.13 | |
| Untere Abdeckung | ||||
| 051 | 450440-6 | 6.00 | 7.14 | |
| Schraube 4x25 | ||||
| 052 | 911148-2 | 1.00 | 1.19 | |
