Metabo KHE 26 SP Zeichnungen und Teile

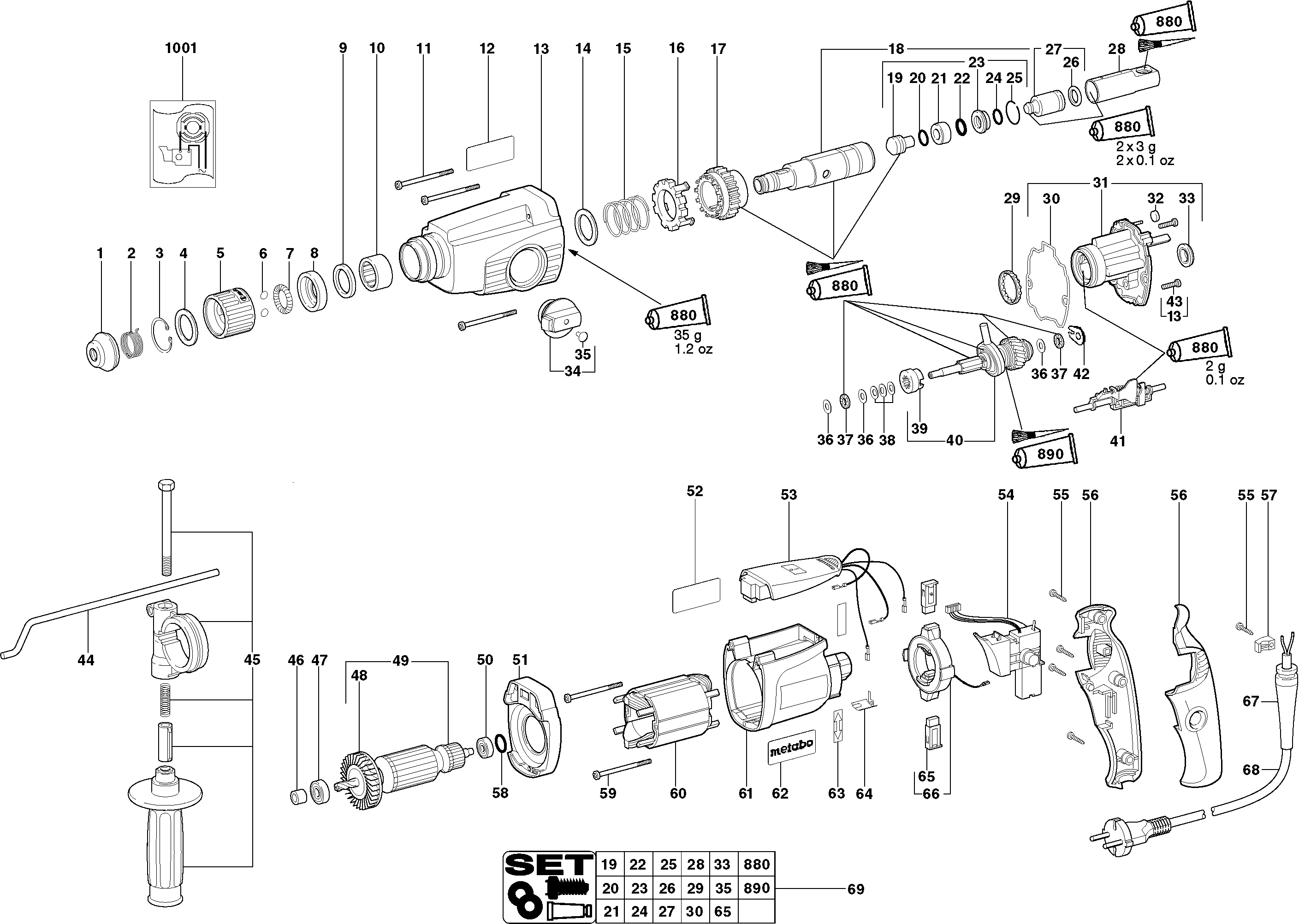

Auf dem Typenschild sollte die Typenbezeichnung 00303000 stehen. Je nach Typenbezeichnung kann es Unterschiede geben, die dazu führen können, dass Teile nicht passen. Bestellen Sie nur, wenn diese Nummer übereinstimmt.Zeichnungen der METABO KHE 26 SP
Teileliste der Metabo KHE 26 SP
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer.
| Gummikappe | ||||
| 1 | 343430090 | Gummikappe | € 2,11 | |
| Drehfeder | ||||
| 2 | 342021040 | Drehfeder | € 1,52 | |
| Sicherungsring | ||||
| 3 | 141155460 | Sicherungsring | € 1,45 | |
| Scheibe | ||||
| 4 | 141155470 | Scheibe | € 1,45 | |
| Verstellring | ||||
| 5 | 343374550 | Verstellring | € 5,45 | |
| Kugel | ||||
| 6 | 143120320 | Kugel | € 1,45 | |
| Zugfederring | ||||
| 7 | 342001560 | Zugfederring | € 2,83 | |
| Distanzring | ||||
| 8 | 343361690 | Distanzring | € 1,52 | |
| Radialwellendichtring | ||||
| 9 | 143194910 | Radialwellendichtring | € 1,52 | |
| Nadelhuelse | ||||
| 10 | 143113830 | Nadelhuelse | € 17,44 | |
| Linsenblechschraube | ||||
| 11 | 141122490 | Linsenblechschraube | € 1,52 | |
| Hinweisschild-Hammer | ||||
| 12 | 338114490 | Hinweisschild-Hammer | € 1,52 | |
| Getriebegeh. vollst. | ||||
| 13 | 316031850 | Getriebegeh. vollst. | € 62,36 | |
| Stuetzscheibe | ||||
| 14 | 141153750 | Stuetzscheibe | € 1,52 | |
| Druckfeder | ||||
| 15 | 342002690 | Druckfeder | € 4,21 | |
| Haltering | ||||
| 16 | 343374440 | Haltering | € 1,45 | |
| Schiebenabe vollst. | ||||
| 17 | 316031500 | Schiebenabe vollst. | € 20,04 | |
| Bohrhuelse vollst. | ||||
| 18 | 316035210 | Bohrhuelse vollst. | € 87,18 | |
| Doepper vollst. | ||||
| 19 | 316031890 | Doepper vollst. | € 10,89 | |
| O-Ring | ||||
| 20 | 143192400 | O-Ring | € 1,52 | |
| Stuetzring | ||||
| 21 | 341012610 | Stuetzring | € 3,48 | |
| O-Ring | ||||
| 22 | 143193910 | O-Ring | € 1,52 | |
| Faengerhuelse vollst. | ||||
| 23 | 316031940 | Faengerhuelse vollst. | € 17,44 | |
| O-Ring | ||||
| 24 | 143193920 | O-Ring | € 5,45 | |
| Sprengring | ||||
| 25 | 141181840 | Sprengring | € 1,45 | |
| Profildichtring | ||||
| 26 | 344093140 | Profildichtring | € 4,21 | |
| Schlaeger vollst. | ||||
| 27 | 316017660 | Schlaeger vollst. | € 29,95 | |
| Erregerbuchse vollst. | ||||
| 28 | 341058160 | Erregerbuchse vollst. | € 20,04 | |
| Kugelhalter | ||||
| 29 | 320050480 | Kugelhalter | € 2,83 | |
| Profildichtung | ||||
| 30 | 344095570 | Profildichtung | € 1,52 | |
| Getriebeflansch vollst. | ||||
| 31 | 316030540 | Getriebeflansch vollst. | € 44,92 | |
| Dichtfilz | ||||
| 32 | 344070670 | Dichtfilz | € 1,45 | |
| Gummipuffer | ||||
| 33 | 344095920 | Gummipuffer | € 1,45 | |
| Schaltknopf vollst. | ||||
| 34 | 316032640 | Schaltknopf vollst. | € 8,20 | |
| Plombe | ||||
| 35 | 343376750 | Plombe | € 1,52 | |
| Scheibe | ||||
| 36 | 339129610 | Scheibe | € 1,45 | |
| Axial-Nadelkranz | ||||
| 37 | 143114280 | Axial-Nadelkranz | € 5,45 | |
| Tellerfeder | ||||
| 38 | 141154920 | Tellerfeder | € 1,52 | |
| Kupplungshuelse | ||||
| 39 | 340003220 | Kupplungshuelse | € 6,68 | |
| Sich.Kuppl.Vollst. | ||||
| 40 | 316031610 | Sich.Kuppl.Vollst. | € 93,30 | |
| Schaltelement vollst. (Mit Drehstop) | ||||
| 41 | 316031370 | Schaltelement vollst. (Mit Drehstop) | € 10,89 | |
| Anlaufblech | ||||
| 42 | 339130980 | Anlaufblech | € 1,45 | |
| Linsenschr .(DIN 7985) | ||||
| 43 | 141119440 | Linsenschr .(DIN 7985) | € 1,45 | |
| Tiefenanschlag | ||||
| 44 | 341511630 | Tiefenanschlag | € 4,21 | |
| Haltegriff vollst. | ||||
| 45 | 314000630 | Haltegriff vollst. | € 15,04 | |
| Abdichtring | ||||
| 46 | 343376040 | Abdichtring | € 1,52 | |
| Rillenkugellager, 8X 22X 7 | ||||
| 47 | 143114880 | Rillenkugellager, 8X 22X 7 | € 2,83 | |
| Luefter mit Staubschutzkorb | ||||
| 48 | 316035730 | Luefter mit Staubschutzkorb | € 5,45 | |
| Anker vollst. 230V (Mit Tacho) | ||||
| 49 | 310007880 | Anker vollst. 230V (Mit Tacho) | € 74,87 | |
| Rillenkugellager, 6X 19X 6 | ||||
| 50 | 143114750 | Rillenkugellager, 6X 19X 6 | € 2,83 | |
| Zwischenflansch | ||||
| 51 | 343374270 | Zwischenflansch | € 5,45 | |
| Leistungsschild | ||||
| 52 | 338050800 | Leistungsschild | € 1,45 | |
| VTC Elektronikeinheit 230 V | ||||
| 53 | 343078070 | VTC Elektronikeinheit 230 V | € 56,10 | |
| Potischalter | ||||
| 54 | 343406880 | Potischalter | € 22,43 | |
| Linsenblechschraube | ||||
| 55 | 141117060 | Linsenblechschraube | € 1,52 | |
| Pistolengriff zweiteilig | ||||
| 56 | 343393020 | Pistolengriff zweiteilig | € 8,20 | |
| Kabelschelle | ||||
| 57 | 343362490 | Kabelschelle | € 1,52 | |
| O-Ring | ||||
| 58 | 143192430 | O-Ring | € 1,52 | |
| Linsenblechschraube | ||||
| 59 | 141118260 | Linsenblechschraube | € 1,45 | |
| Feldpak.m.Wickl.230V | ||||
| 60 | 311009810 | Feldpak.m.Wickl.230V | € 17,44 | |
| Motorgehaeuse | ||||
| 61 | 315012650 | Motorgehaeuse | € 13,65 | |
| M-Schild 08 52x22 | ||||
| 62 | 338122160 | M-Schild 08 52x22 | € 1,45 | |
| Hinweisschild | ||||
| 63 | 338115410 | Hinweisschild | € 1,45 | |
| Kohlekontakt | ||||
| 64 | 339129390 | Kohlekontakt | € 2,83 | |
| Nicht bestellbar | ||||
| 65 | 316034550 | Nicht bestellbar | ||
| Kohlehaltermodul R+L | ||||
| 66 | 316028790 | Kohlehaltermodul R+L | € 24,95 | |
| Kabelschutz | ||||
| 67 | 344101140 | Kabelschutz | € 2,11 | |
| Kabel m.CEE-Stecker | ||||
| 68 | 344486730 | Kabel m.CEE-Stecker | € 17,44 | |
| Wartungsset | ||||
| 69 | 316043560 | Wartungsset | € 112,26 | |
| Tube-Fett G 14 - 111 | ||||
| 880 | 344130800 | Tube-Fett G 14 - 111 | € 17,44 | |
| Tube Fett SF 011 50Gr 1,8Oz | ||||
| 890 | 344130560 | Tube Fett SF 011 50Gr 1,8Oz | € 29,95 | |
| Nicht bestellbar | ||||
| 1001 | 338504130 | Nicht bestellbar | ||
