Metabo WX 23-180 QUICK Zeichnungen und Teile

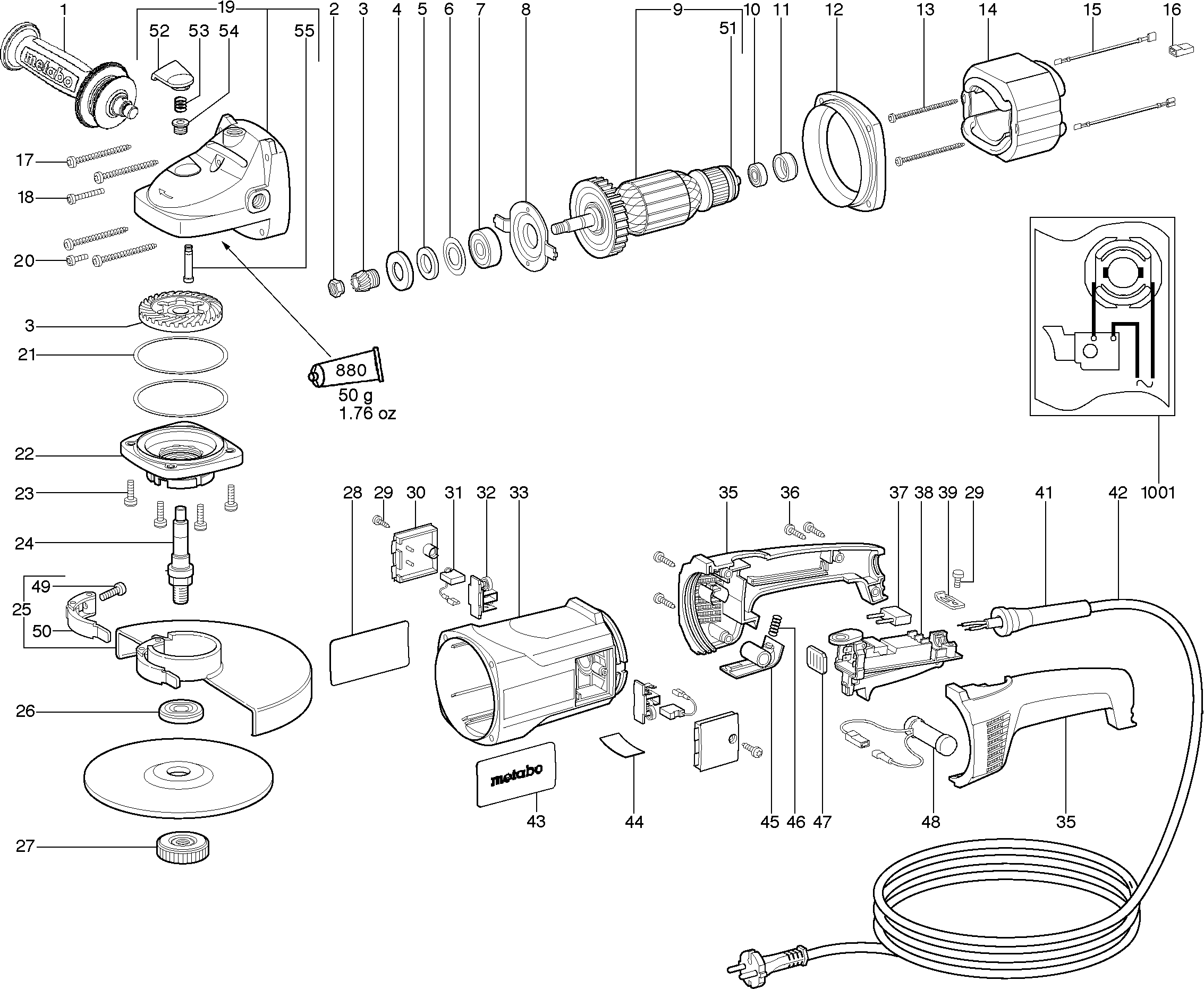

Auf dem Typenschild sollte die Typenbezeichnung 06412000 stehen. Je nach Typenbezeichnung kann es Unterschiede geben, die dazu führen können, dass Teile nicht passen. Bestellen Sie nur, wenn diese Nummer übereinstimmt.Zeichnungen der METABO WX 23-180 QUICK
Teileliste der Metabo WX 23-180 QUICK
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer.
| Antivibrationshandgriff,M 14 | ||||
| 1 | 314000960 | Antivibrationshandgriff,M 14 | € 22,43 | |
| Sechskantmutter m.Ansatz | ||||
| 2 | 341100660 | Sechskantmutter m.Ansatz | € 2,83 | |
| Tellerrad u.Ritzel | ||||
| 3 | 316025280 | Tellerrad u.Ritzel | € 62,36 | |
| Distanzring | ||||
| 4 | 341011510 | Distanzring | € 4,79 | |
| Filzring | ||||
| 5 | 143192440 | Filzring | € 2,83 | |
| Abdeckscheibe | ||||
| 6 | 339070080 | Abdeckscheibe | € 1,52 | |
| Rillenkugellager, 12X 37X 12 | ||||
| 7 | 143110670 | Rillenkugellager, 12X 37X 12 | € 15,04 | |
| Festlagerdeckel | ||||
| 8 | 339005920 | Festlagerdeckel | € 2,11 | |
| Anker vollst.,230 V | ||||
| 9 | 310009880 | Anker vollst.,230 V | € 149,74 | |
| Rillenkugellager, 8X 22X 7 | ||||
| 10 | 143113400 | Rillenkugellager, 8X 22X 7 | € 10,89 | |
| Gummilager | ||||
| 11 | 344094080 | Gummilager | € 1,52 | |
| Luftleitscheibe | ||||
| 12 | 339150950 | Luftleitscheibe | € 2,83 | |
| Linsenblechschraube | ||||
| 13 | 141121680 | Linsenblechschraube | € 1,45 | |
| Feldpak.m.Wicklung | ||||
| 14 | 311009590 | Feldpak.m.Wicklung | € 56,10 | |
| Litze | ||||
| 15 | 344493690 | Litze | € 1,52 | |
| Isolierhuelse 926539-1 | ||||
| 16 | 142110090 | Isolierhuelse 926539-1 | € 1,45 | |
| Linsenblechschraube | ||||
| 17 | 141119370 | Linsenblechschraube | € 1,45 | |
| Lins.Schr. mikrov.Bl | ||||
| 18 | 141122020 | Lins.Schr. mikrov.Bl | € 1,45 | |
| Getriebegeh.Vollst. | ||||
| 19 | 316031720 | Getriebegeh.Vollst. | € 49,91 | |
| Linsenschraube mikrov. Blau | ||||
| 20 | 141119850 | Linsenschraube mikrov. Blau | € 1,45 | |
| Dichtungsring Pressspann 3010 | ||||
| 21 | 339060140 | Dichtungsring Pressspann 3010 | € 1,52 | |
| Getriebeflansch vollst. | ||||
| 22 | 316025680 | Getriebeflansch vollst. | € 40,00 | |
| Linsenschr.(DIN 7985) | ||||
| 23 | 141121640 | Linsenschr.(DIN 7985) | € 1,45 | |
| Schleifspindel | ||||
| 24 | 341602980 | Schleifspindel | € 24,95 | |
| Schutzhaube vollst. RD 180 | ||||
| 25 | 316022730 | Schutzhaube vollst. RD 180 | € 44,92 | |
| Spannflansch | ||||
| 26 | 341031160 | Spannflansch | € 10,89 | |
| Quickmutter | ||||
| 27 | 316027620 | Quickmutter | € 29,95 | |
| Hinweisschild Schutzhaube 180 mm | ||||
| 28 | 338117330 | Hinweisschild Schutzhaube 180 mm | € 1,45 | |
| Schrauben | ||||
| 29 | 341702050 | Schrauben | € 1,45 | |
| Deckel-Tannengruen | ||||
| 30 | 343376430 | Deckel-Tannengruen | € 1,52 | |
| Kohlebuerstensatz | ||||
| 31 | 316033950 | Kohlebuerstensatz | € 17,50 | |
| Kohlefuehrung | ||||
| 32 | 343000770 | Kohlefuehrung | € 5,45 | |
| Motorgehaeuse-Tannengruen | ||||
| 33 | 315012760 | Motorgehaeuse-Tannengruen | € 20,04 | |
| Handgriff- Unter- und Oberteil | ||||
| 35 | 343368540 | Handgriff- Unter- und Oberteil | € 22,43 | |
| Linsenblechschraube | ||||
| 36 | 141116020 | Linsenblechschraube | € 1,52 | |
| Kondensator | ||||
| 37 | 343253890 | Kondensator | € 8,20 | |
| Ausschalter | ||||
| 38 | 343404130 | Ausschalter | € 40,00 | |
| Kabelschelle | ||||
| 39 | 339127730 | Kabelschelle | € 1,45 | |
| Kabelschutz | ||||
| 41 | 344094550 | Kabelschutz | € 2,11 | |
| Kabel m.CEE-Stecker | ||||
| 42 | 344487800 | Kabel m.CEE-Stecker | € 29,95 | |
| M-Schild 99 90X33 | ||||
| 43 | 338115980 | M-Schild 99 90X33 | € 2,11 | |
| Nicht bestellbar | ||||
| 44 | 338041820 | Nicht bestellbar | ||
| Arretierhebel | ||||
| 45 | 343369570 | Arretierhebel | € 2,11 | |
| Druckfeder | ||||
| 46 | 342002170 | Druckfeder | € 1,45 | |
| Flachdichtung | ||||
| 47 | 344094980 | Flachdichtung | € 1,45 | |
| Anlaufwiderstand | ||||
| 48 | 343253830 | Anlaufwiderstand | € 13,65 | |
| Zylinderschraube | ||||
| 49 | 141111330 | Zylinderschraube | € 1,45 | |
| Spannhebel vollst. | ||||
| 50 | 316025450 | Spannhebel vollst. | € 10,89 | |
| Schleuderscheibe | ||||
| 51 | 343370770 | Schleuderscheibe | € 1,45 | |
| Druckknopf | ||||
| 52 | 343376440 | Druckknopf | € 2,11 | |
| Druckfeder | ||||
| 53 | 342001730 | Druckfeder | € 1,45 | |
| Fuehrungsbuchse | ||||
| 54 | 341003970 | Fuehrungsbuchse | € 3,48 | |
| Druckbolzen | ||||
| 55 | 341513810 | Druckbolzen | € 1,52 | |
| Tube Fett 100G | ||||
| 880 | 344130910 | Tube Fett 100G | € 13,65 | |
