Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3603CD9001 ( ADVANCEDGRIND18 )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

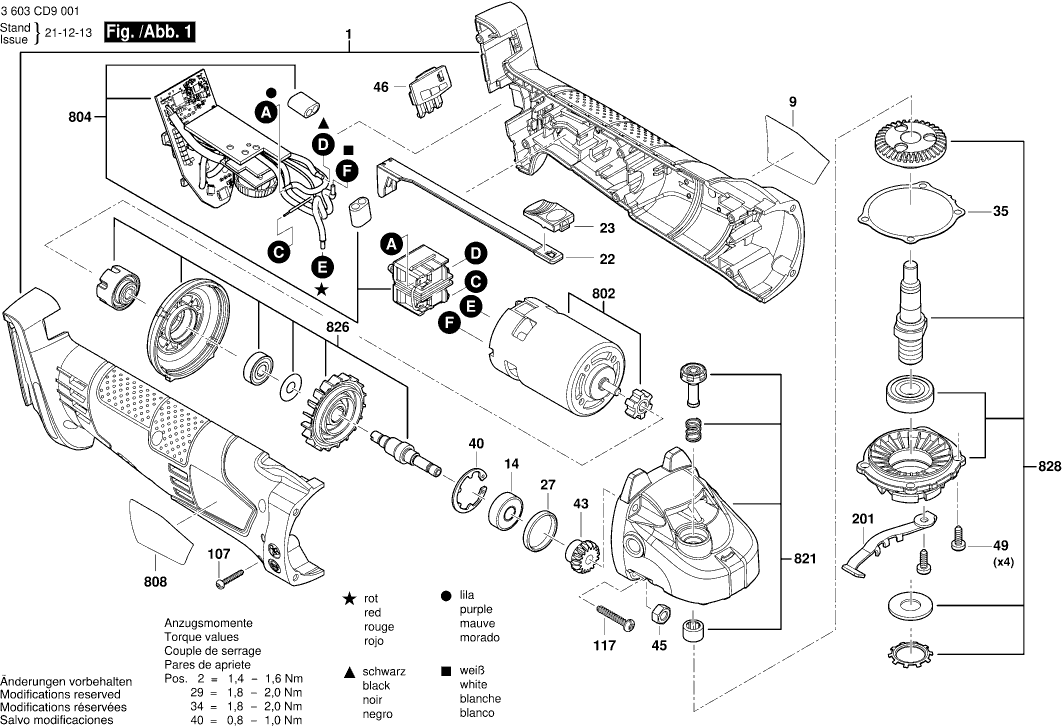

Zeichnungen der Bosch 3603CD9001 ( ADVANCEDGRIND18 )
Teileliste der Bosch 3603CD9001 ( ADVANCEDGRIND18 )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Gerätegehäuse | ||||
| 1 | 1600A02264 | 12.41 | 14.77 | |
| Firmenschild AdvancedGrind 18 | ||||
| 9 | 160111A3YF | 1.94 | 2.31 | |
| Rillenkugellager | ||||
| 14 | 2600905078 | 5.33 | 6.34 | |
| Verstellschieber | ||||
| 22 | 1600A01U5N | 0.83 | 0.99 | |
| Schalterknopf | ||||
| 23 | 1600A007UL | 0.83 | 0.99 | |
| Schalterknopf | ||||
| 23 | 1600A01Z4G | 0.83 | 0.99 | |
| Gummiring | ||||
| 27 | 1600206025 | 1.70 | 2.02 | |
| Ausgleichscheibe 0,3 MM | ||||
| 35 | 2609002210 | 1.70 | 2.02 | |
| Ausgleichscheibe 0,1 MM | ||||
| 35 | 2609002208 | 0.83 | 0.99 | |
| Ausgleichscheibe 0,2 MM | ||||
| 35 | 2609002209 | 0.83 | 0.99 | |
| Ausgleichscheibe 1,5 MM | ||||
| 35 | 1600A00RE3 | 0.83 | 0.99 | |
| Sicherungsring | ||||
| 40 | 2609007545 | 0.83 | 0.99 | |
| Kegelrad | ||||
| 43 | 1606333633 | 4.70 | 5.59 | |
| Sechskantmutter | ||||
| 45 | 2915011007 | 0.83 | 0.99 | |
| Lichtscheibe | ||||
| 46 | 1600A01TT9 | 1.70 | 2.02 | |
| Torx-Linsenschraube M4x12 | ||||
| 49 | 2610386516 | 1.18 | 1.40 | |
| Torx-Linsenschraube 3x18 | ||||
| 107 | 2603490018 | 0.83 | 0.99 | |
| Torx-Linsenschraube 4x25 | ||||
| 117 | 2603490024 | 1.18 | 1.40 | |
| Schutzhaube Ø125 MM | ||||
| 200 | 2609002204 | 12.41 | 14.77 | |
| Blattfeder | ||||
| 201 | 2609002205 | 4.10 | 4.88 | |
| Tragkasten M | ||||
| 650 | 16054381FV | 36.85 | 43.85 | |
| Handgriff | ||||
| 680 | 2609002199 | 4.10 | 4.88 | |
| Schnellspannflansch | ||||
| 681 | 1600A016DN | 11.88 | 14.14 | |
| Schnellspannflansch | ||||
| 681 | 1600A029FC | 9.53 | 11.34 | |
| Aufspannflansch Ø22,3xØ42 MM | ||||
| 682 | 2605703014 | 4.10 | 4.88 | |
| Gleichstrommotor | ||||
| 802 | 160702268L | 67.25 | 80.03 | |
| EL-Baugruppe | ||||
| 804 | 1600A0231N | 55.25 | 65.75 | |
| Typschild | ||||
| 808 | 160111A810 | 1.94 | 2.31 | |
| Getriebegehäuse | ||||
| 821 | 160580666A | 12.41 | 14.77 | |
| Antriebseinheit RTSC/DTSC/ETSC | ||||
| 826 | 1600A01U69 | 26.84 | 31.94 | |
| Lagerflansch | ||||
| 828 | 16058080CS | 29.75 | 35.40 | |
| Switch | ||||
| 849 | 1607000D6M | 7.58 | 9.02 | |
| Fetttube 225 ML | ||||
| 895 | 1605430003 | 29.75 | 35.40 | |
