Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3600HB9600 ( ADVANCEDROTAK36-650 )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

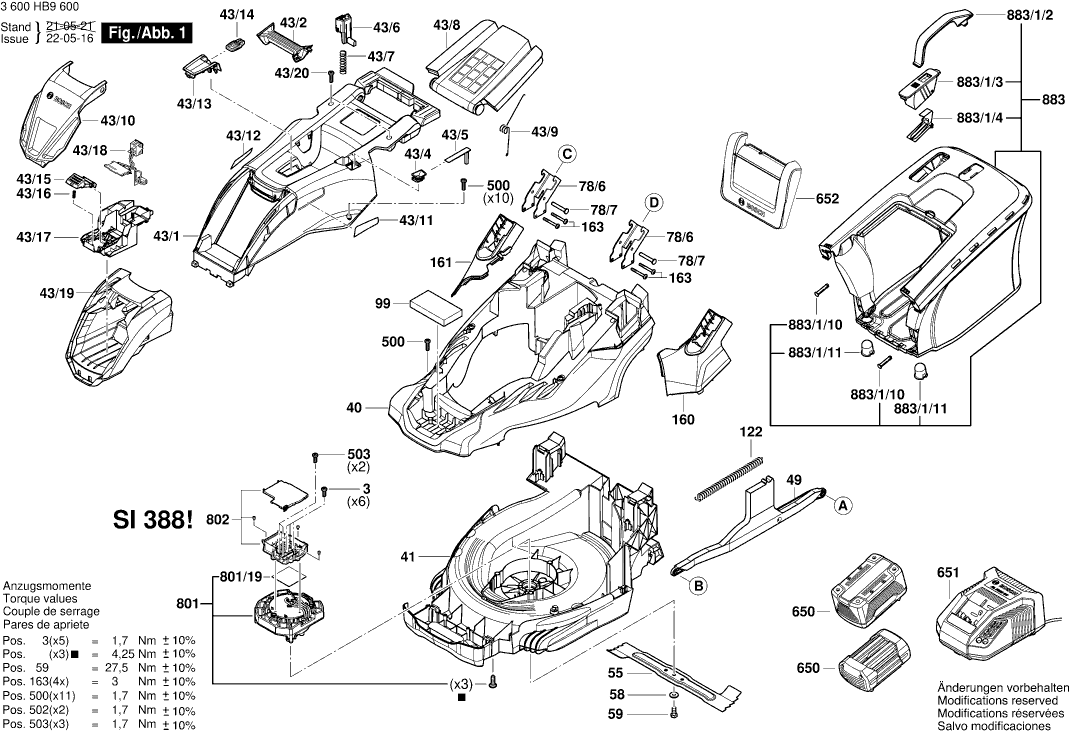

Zeichnungen der Bosch 3600HB9600 ( ADVANCEDROTAK36-650 )
Teileliste der Bosch 3600HB9600 ( ADVANCEDROTAK36-650 )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Gewindefurchschraube M4x8 | ||||
| 3 | 2603410048 | 1.18 | 1.40 | |
| Torx-Flanschschraube | ||||
| 32 | F016L69108 | 0.83 | 0.99 | |
| Mähergehäuse 42/46 | ||||
| 40 | F016L90982 | 23.75 | 28.26 | |
| Gerätegehäuse 42 | ||||
| 41 | F016L69359 | 33.45 | 39.81 | |
| Motorhaube | ||||
| 43/1 | F016L90017 | 13.93 | 16.58 | |
| Ziergitter | ||||
| 43/10 | F016L91059 | 13.93 | 16.58 | |
| Klebeschild ProSilence L | ||||
| 43/11 | F016L90076 | 1.94 | 2.31 | |
| Selbstklebende Platte | ||||
| 43/11 | 160111C3G3 | 1.94 | 2.31 | |
| Klebeschild ProSilence R | ||||
| 43/12 | F016L90077 | 1.94 | 2.31 | |
| Abdeckblende | ||||
| 43/13 | F016L90021 | 1.70 | 2.02 | |
| Schlüssel | ||||
| 43/14 | F016L90054 | 5.83 | 6.94 | |
| Auslösehebel | ||||
| 43/15 | F016L90773 | 5.33 | 6.34 | |
| Knopffeder | ||||
| 43/16 | F016L90701 | 0.83 | 0.99 | |
| Schalterführung | ||||
| 43/17 | F016L90777 | 5.33 | 6.34 | |
| Kabelbaum | ||||
| 43/18 | F016L90833 | 15.71 | 18.69 | |
| Batteriegehäuse | ||||
| 43/19 | F016L90057 | 9.53 | 11.34 | |
| Traggriff | ||||
| 43/2 | F016L90018 | 1.18 | 1.40 | |
| Torx-Flanschschraube | ||||
| 43/20 | F016L68124 | 0.83 | 0.99 | |
| Klarsichtdeckel | ||||
| 43/4 | F016L90432 | 1.18 | 1.40 | |
| Anzeigegerät | ||||
| 43/5 | F016L90433 | 2.71 | 3.22 | |
| Taste | ||||
| 43/6 | 1600A022AC | 2.30 | 2.74 | |
| Knopffeder | ||||
| 43/7 | F016L91168 | 0.83 | 0.99 | |
| Schutzlappen | ||||
| 43/8 | F016L90022 | 5.83 | 6.94 | |
| Feder | ||||
| 43/9 | F016L90868 | 1.18 | 1.40 | |
| Gelenkteil | ||||
| 49 | F016L90028 | 7.58 | 9.02 | |
| Achse | ||||
| 52/1 | F016L90007 | 4.10 | 4.88 | |
| Gelenkhälfte | ||||
| 52/2 | F016L90033 | 1.18 | 1.40 | |
| Gelenkhälfte | ||||
| 52/3 | F016L90037 | 1.18 | 1.40 | |
| Rad | ||||
| 52/805 | F016105108 | 6.54 | 7.78 | |
| Mähmesser 40 cm | ||||
| 55 | F016L90159 | 15.71 | 18.69 | |
| Federscheibe 1/2" | ||||
| 58 | F016L66173 | 1.18 | 1.40 | |
| Bolzen M10x30 | ||||
| 59 | F016L66141 | 1.94 | 2.31 | |
| Achse 42/46 | ||||
| 61/1 | F016L90006 | 4.10 | 4.88 | |
| Gelenkhälfte | ||||
| 61/2 | F016L90032 | 1.18 | 1.40 | |
| Distanzstück | ||||
| 61/3 | F016L90036 | 0.83 | 0.99 | |
| Rastkappe | ||||
| 61/4 | F016L68095 | 1.18 | 1.40 | |
| Rad | ||||
| 61/805 | F016105369 | 6.54 | 7.78 | |
| Handgriff | ||||
| 75/1/1 | F016L90012 | 12.41 | 14.77 | |
| Lagerbuchse | ||||
| 75/1/2 | F016L90064 | 1.18 | 1.40 | |
| Druckfeder | ||||
| 75/10 | F016L90074 | 0.83 | 0.99 | |
| Button | ||||
| 75/11 | F016L91039 | 1.70 | 2.02 | |
| Schraube M5x8 Csk Hd. | ||||
| 75/14 | F016L36542 | 1.94 | 2.31 | |
| Torx-Flanschschraube | ||||
| 75/15 | F016L68124 | 0.83 | 0.99 | |
| Verdrahtungseinheit | ||||
| 75/3 | F016L90850 | 13.93 | 16.58 | |
| Steckverbindergehäuse | ||||
| 75/3/1 | F016L67218 | 4.10 | 4.88 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 75/3/2 | F016L90848 | |||
| Schaltersatz | ||||
| 75/3/803 | F016104163 | 11.88 | 14.14 | |
| Hülse | ||||
| 75/5 | F016L90070 | 1.70 | 2.02 | |
| Handgriff | ||||
| 75/6 | F016L90066 | 4.10 | 4.88 | |
| Handgriff | ||||
| 75/7 | F016L90067 | 4.70 | 5.59 | |
| Verschlussstift | ||||
| 75/8 | F016L90068 | 1.18 | 1.40 | |
| Schalterzusammenbau | ||||
| 75/804 | F016105448 | 23.75 | 28.26 | |
| Hebel | ||||
| 75/9 | F016L91109 | 2.24 | 2.67 | |
| Griffstange | ||||
| 78/1 | F016L90013 | 9.53 | 11.34 | |
| Abdrückvorrichtung | ||||
| 78/2 | F016L90063 | 1.18 | 1.40 | |
| Druckfeder | ||||
| 78/3 | F016L90841 | 0.83 | 0.99 | |
| Abdrückvorrichtung | ||||
| 78/4 | F016L90062 | 1.94 | 2.31 | |
| Haltearm | ||||
| 78/6 | F016L90082 | 4.70 | 5.59 | |
| Gelenkbolzen | ||||
| 78/7 | F016L90014 | 0.83 | 0.99 | |
| Auswuchtstücke | ||||
| 99 | F016L69400 | 15.71 | 18.69 | |
| Geräteclip | ||||
| 121 | F016L91066 | 0.83 | 0.99 | |
| Feder | ||||
| 122 | F016L90072 | 2.24 | 2.67 | |
| Abdeckung Ø59 mm | ||||
| 131 | F016L91046 | 1.18 | 1.40 | |
| Abdeckung Ø 71 mm | ||||
| 132 | F016L91047 | 1.70 | 2.02 | |
| Abdeckung | ||||
| 160 | F016L90060 | 1.94 | 2.31 | |
| Abdeckung | ||||
| 161 | F016L90061 | 1.94 | 2.31 | |
| Torx-Linsenschraube M6x50 | ||||
| 163 | 1613490011 | 1.70 | 2.02 | |
| Unterlegscheibe | ||||
| 501 | 8716107299 | 0.83 | 0.99 | |
| Gewindeschneidschraube | ||||
| 502 | F016L37433 | 0.83 | 0.99 | |
| Akku-Paket GBA 36V 6.0Ah H-C | ||||
| 650 | 1607A350RC | 304.19 | 361.99 | |
| Akku-Paket GBA 36V 6.0Ah | ||||
| 650 | 1607A3504P | 286.44 | 340.86 | |
| Akku-Paket GBA 36V 4,0Ah H-C | ||||
| 650 | 1607A350R2 | 233.78 | 278.20 | |
| Akku-Paket 36V 2,0 Ah Li | ||||
| 650 | 2607336913 | 187.62 | 223.27 | |
| Schnell-Lader EU AL 36V-20/36V | ||||
| 651 | 2607226273 | 55.25 | 65.75 | |
| Ablenkplatte | ||||
| 652 | F016L90830 | 15.71 | 18.69 | |
| Gleichstrommotor | ||||
| 801 | 1607000E85 | 130.32 | 155.08 | |
| Wärmeleitfolie | ||||
| 801/19 | 1600A01Z1R | 6.54 | 7.78 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 802 | F016105440 | |||
| Fangkorb | ||||
| 883 | F016105378 | 55.25 | 65.75 | |
| Steckerstift | ||||
| 883/1/10 | F016L91107 | 2.24 | 2.67 | |
| Buchseneinsatz | ||||
| 883/1/11 | F016L91108 | 2.24 | 2.67 | |
| Handgriff | ||||
| 883/1/2 | F016L90040 | 1.18 | 1.40 | |
| Abdeckung | ||||
| 883/1/3 | F016L90557 | 1.70 | 2.02 | |
| Lagerplatte | ||||
| 883/1/4 | F016L91038 | 0.83 | 0.99 | |
