Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3600HB9604 ( ADVANCEDROTAK36-650 )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

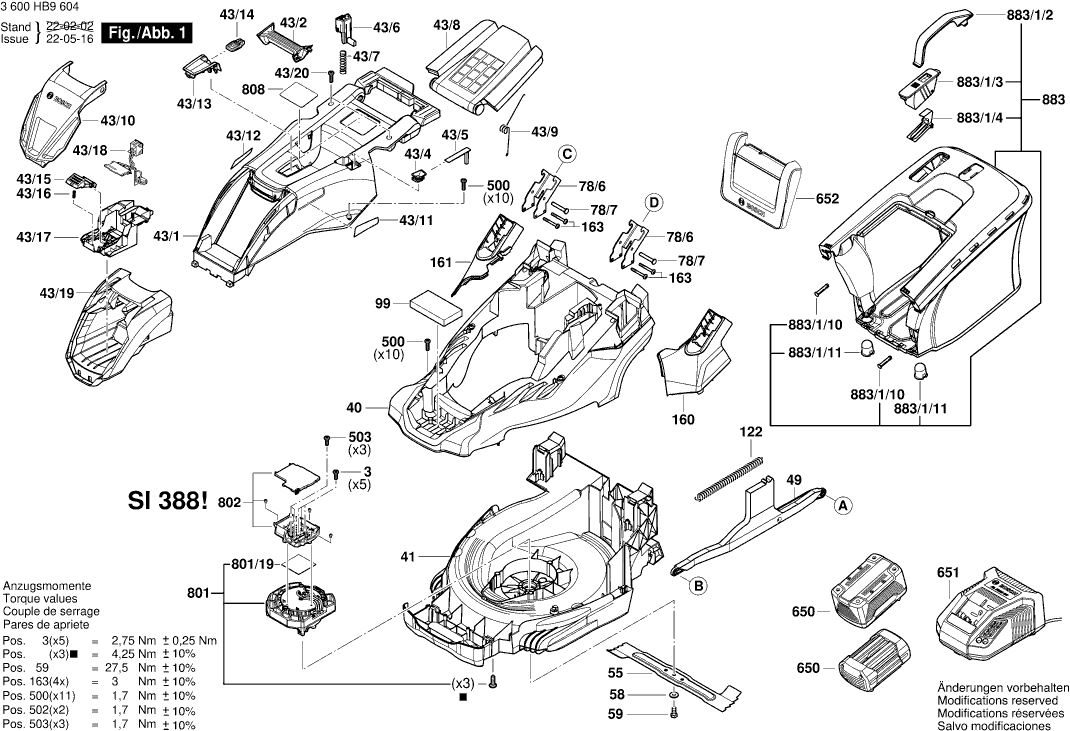

Zeichnungen der Bosch 3600HB9604 ( ADVANCEDROTAK36-650 )
Teileliste der Bosch 3600HB9604 ( ADVANCEDROTAK36-650 )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| SCHRAUBE M4X35 | ||||
| 3 | 160343003T | 0.83 | 0.99 | |
| Torx-Flanschschraube | ||||
| 32 | F016L69108 | 0.83 | 0.99 | |
| Leitungshalter ROTAK II | ||||
| 39/16 | F016L66895 | 0.83 | 0.99 | |
| Klemmhebel | ||||
| 39/801 | F016105363 | 3.31 | 3.94 | |
| Mähergehäuse 42/46 | ||||
| 40 | F016L90982 | 23.75 | 28.26 | |
| Mähergehäuse | ||||
| 40 | F016L90981 | 20.42 | 24.30 | |
| Gerätegehäuse 42 | ||||
| 41 | F016L69359 | 33.45 | 39.81 | |
| Gerätegehäuse 36 cm | ||||
| 41 | F016L69357 | 29.75 | 35.40 | |
| Motorhaube | ||||
| 43/1 | F016L90017 | 13.93 | 16.58 | |
| Ziergitter | ||||
| 43/10 | F016L91059 | 13.93 | 16.58 | |
| Klebeschild ProSilence L | ||||
| 43/11 | F016L90076 | 1.94 | 2.31 | |
| Selbstklebende Platte | ||||
| 43/11 | 160111C3G3 | 1.94 | 2.31 | |
| Selbstklebende Platte | ||||
| 43/12 | 160111C3G4 | 1.94 | 2.31 | |
| Klebeschild ProSilence R | ||||
| 43/12 | F016L90077 | 1.94 | 2.31 | |
| Abdeckblende | ||||
| 43/13 | F016L90021 | 1.70 | 2.02 | |
| Schlüssel | ||||
| 43/14 | F016L90054 | 5.83 | 6.94 | |
| Auslösehebel | ||||
| 43/15 | F016L90773 | 5.33 | 6.34 | |
| Knopffeder | ||||
| 43/16 | F016L90701 | 0.83 | 0.99 | |
| Schalterführung | ||||
| 43/17 | F016L90777 | 5.33 | 6.34 | |
| Kabelbaum | ||||
| 43/18 | F016L90833 | 15.71 | 18.69 | |
| Batteriegehäuse | ||||
| 43/19 | F016L90057 | 9.53 | 11.34 | |
| Traggriff | ||||
| 43/2 | F016L90018 | 1.18 | 1.40 | |
| Torx-Flanschschraube | ||||
| 43/20 | F016L68124 | 0.83 | 0.99 | |
| Klarsichtdeckel | ||||
| 43/4 | F016L90432 | 1.18 | 1.40 | |
| Anzeigegerät | ||||
| 43/5 | F016L90433 | 2.71 | 3.22 | |
| Anzeigegerät | ||||
| 43/5 | F016L90434 | 0.83 | 0.99 | |
| Taste | ||||
| 43/6 | 1600A022AC | 2.30 | 2.74 | |
| Knopffeder | ||||
| 43/7 | F016L91168 | 0.83 | 0.99 | |
| Schutzlappen | ||||
| 43/8 | F016L90022 | 5.83 | 6.94 | |
| Feder | ||||
| 43/9 | F016L90868 | 1.18 | 1.40 | |
| Gelenkteil | ||||
| 49 | F016L90028 | 7.58 | 9.02 | |
| Gelenkteil | ||||
| 49 | F016L90027 | 6.54 | 7.78 | |
| Achse | ||||
| 52/1 | F016L90007 | 4.10 | 4.88 | |
| Achse | ||||
| 52/1 | F016L90005 | 4.10 | 4.88 | |
| Gelenkhälfte | ||||
| 52/2 | F016L90033 | 1.18 | 1.40 | |
| Gelenkhälfte | ||||
| 52/3 | F016L90037 | 1.18 | 1.40 | |
| Rad | ||||
| 52/805 | F016104422 | 14.00 | 16.66 | |
| Rad | ||||
| 52/805 | F016105108 | 6.54 | 7.78 | |
| Mähmesser 40 cm | ||||
| 55 | F016L90159 | 15.71 | 18.69 | |
| Mähmesser 36 cm | ||||
| 55 | F016L90158 | 13.93 | 16.58 | |
| Federscheibe 1/2" | ||||
| 58 | F016L66173 | 1.18 | 1.40 | |
| Bolzen M10x30 | ||||
| 59 | F016L66141 | 1.94 | 2.31 | |
| Achse 42/46 | ||||
| 61/1 | F016L90006 | 4.10 | 4.88 | |
| Achse | ||||
| 61/1 | F016L90004 | 3.31 | 3.94 | |
| Gelenkhälfte | ||||
| 61/2 | F016L90032 | 1.18 | 1.40 | |
| Distanzstück | ||||
| 61/3 | F016L90036 | 0.83 | 0.99 | |
| Rastkappe | ||||
| 61/4 | F016L68095 | 1.18 | 1.40 | |
| Rad | ||||
| 61/805 | F016105110 | 5.83 | 6.94 | |
| Handgriff | ||||
| 75/1 | F016L90608 | 12.41 | 14.77 | |
| Handgriff | ||||
| 75/1/1 | F016L90012 | 12.41 | 14.77 | |
| Lagerbuchse | ||||
| 75/1/2 | F016L90064 | 1.18 | 1.40 | |
| Druckfeder | ||||
| 75/10 | F016L90074 | 0.83 | 0.99 | |
| Button | ||||
| 75/11 | F016L91039 | 1.70 | 2.02 | |
| Schraube M5x8 Csk Hd. | ||||
| 75/14 | F016L36542 | 1.94 | 2.31 | |
| Torx-Flanschschraube | ||||
| 75/15 | F016L68124 | 0.83 | 0.99 | |
| Verdrahtungseinheit | ||||
| 75/3 | F016L90849 | 13.93 | 16.58 | |
| Verdrahtungseinheit | ||||
| 75/3 | F016L90850 | 13.93 | 16.58 | |
| Steckverbindergehäuse | ||||
| 75/3/1 | F016L67218 | 4.10 | 4.88 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 75/3/2 | F016L90847 | |||
| Schaltersatz | ||||
| 75/3/803 | F016104163 | 11.88 | 14.14 | |
| Seilführung | ||||
| 75/3/804 | F016104213 | 6.54 | 7.78 | |
| Hülse | ||||
| 75/5 | F016L90070 | 1.70 | 2.02 | |
| Handgriff | ||||
| 75/6 | F016L90066 | 4.10 | 4.88 | |
| Handgriff | ||||
| 75/7 | F016L90067 | 4.70 | 5.59 | |
| Verschlussstift | ||||
| 75/8 | F016L90068 | 1.18 | 1.40 | |
| Mutternaufnahme | ||||
| 75/802 | F016105314 | 1.70 | 2.02 | |
| Schalterzusammenbau | ||||
| 75/804 | F016105448 | 23.75 | 28.26 | |
| Hülse | ||||
| 75/805 | F016104361 | 3.31 | 3.94 | |
| Hebel | ||||
| 75/9 | F016L91109 | 2.24 | 2.67 | |
| Griffstange | ||||
| 78/1 | F016L90013 | 9.53 | 11.34 | |
| Haltearm | ||||
| 78/1 | F016L91163 | 1.18 | 1.40 | |
| Handgriff | ||||
| 78/2 | F016L90890 | 7.58 | 9.02 | |
| Abdrückvorrichtung | ||||
| 78/2 | F016L90063 | 1.18 | 1.40 | |
| Schraube M5x8 Csk Hd. | ||||
| 78/3 | F016L36542 | 1.94 | 2.31 | |
| Druckfeder | ||||
| 78/3 | F016L90841 | 0.83 | 0.99 | |
| Abdrückvorrichtung | ||||
| 78/4 | F016L90062 | 1.94 | 2.31 | |
| Haltearm | ||||
| 78/6 | F016L90082 | 4.70 | 5.59 | |
| Gelenkbolzen | ||||
| 78/7 | F016L90014 | 0.83 | 0.99 | |
| Haltearm | ||||
| 79/1 | F016L91164 | 1.18 | 1.40 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 79/2 | F016L90891 | |||
| Auswuchtstücke | ||||
| 99 | F016L69400 | 15.71 | 18.69 | |
| Geräteclip | ||||
| 121 | F016L91066 | 0.83 | 0.99 | |
| Feder | ||||
| 122 | F016L90072 | 2.24 | 2.67 | |
| Feder | ||||
| 122 | F016L59327 | 2.24 | 2.67 | |
| Kunststoffeinsatz | ||||
| 123 | F016L90553 | 1.94 | 2.31 | |
| Taste | ||||
| 125 | F016L90197 | 1.70 | 2.02 | |
| Taste | ||||
| 126 | F016L90198 | 1.70 | 2.02 | |
| Abdeckkappe | ||||
| 131 | F016L68116 | 0.83 | 0.99 | |
| Abdeckkappe | ||||
| 132 | F016L68116 | 0.83 | 0.99 | |
| Abdeckung | ||||
| 160 | F016L90060 | 1.94 | 2.31 | |
| Abdeckung | ||||
| 161 | F016L90061 | 1.94 | 2.31 | |
| Torx-Linsenschraube M6x50 | ||||
| 163 | 1613490011 | 1.70 | 2.02 | |
| Gewindefurchschraube M4x8 | ||||
| 501 | 2603410048 | 1.18 | 1.40 | |
| Unterlegscheibe | ||||
| 501 | 8716107299 | 0.83 | 0.99 | |
| Gewindeschneidschraube | ||||
| 502 | F016L37433 | 0.83 | 0.99 | |
| Gewindefurchschraube M4x8 | ||||
| 503 | 2603410048 | 1.18 | 1.40 | |
| Akku-Paket GBA 36V 6.0Ah H-C | ||||
| 650 | 1607A350RC | 304.19 | 361.99 | |
| Akku-Paket GBA 36V 6.0Ah | ||||
| 650 | 1607A3504P | 286.44 | 340.86 | |
| Akku-Paket GBA 36V 4,0Ah H-C | ||||
| 650 | 1607A350R2 | 233.78 | 278.20 | |
| Akku-Paket 36V 2,0 Ah Li | ||||
| 650 | 2607336913 | 187.62 | 223.27 | |
| Schnell-Lader EU AL 36V-20/36V | ||||
| 651 | 2607226273 | 55.25 | 65.75 | |
| Ablenkplatte | ||||
| 652 | F016L90830 | 15.71 | 18.69 | |
| Ablenkplatte | ||||
| 652 | F016L90829 | 13.93 | 16.58 | |
| Gleichstrommotor | ||||
| 801 | 1607000E85 | 130.32 | 155.08 | |
| Wärmeleitfolie | ||||
| 801/19 | 1600A01Z1R | 6.54 | 7.78 | |
| Elektronikmodul | ||||
| 802 | F016105439 | 49.56 | 58.98 | |
| Typschild | ||||
| 808 | 160111A7BZ | 1.94 | 2.31 | |
| Fangkorb | ||||
| 883 | F016105378 | 55.25 | 65.75 | |
| Fangkorb | ||||
| 883 | F016105377 | 49.56 | 58.98 | |
| Steckerstift | ||||
| 883/1/10 | F016L91107 | 2.24 | 2.67 | |
| Buchseneinsatz | ||||
| 883/1/11 | F016L91108 | 2.24 | 2.67 | |
| Handgriff | ||||
| 883/1/2 | F016L90040 | 1.18 | 1.40 | |
| Abdeckung | ||||
| 883/1/3 | F016L90557 | 1.70 | 2.02 | |
| Lagerplatte | ||||
| 883/1/4 | F016L91038 | 0.83 | 0.99 | |
