Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0600808003 ( AHR1200AS )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

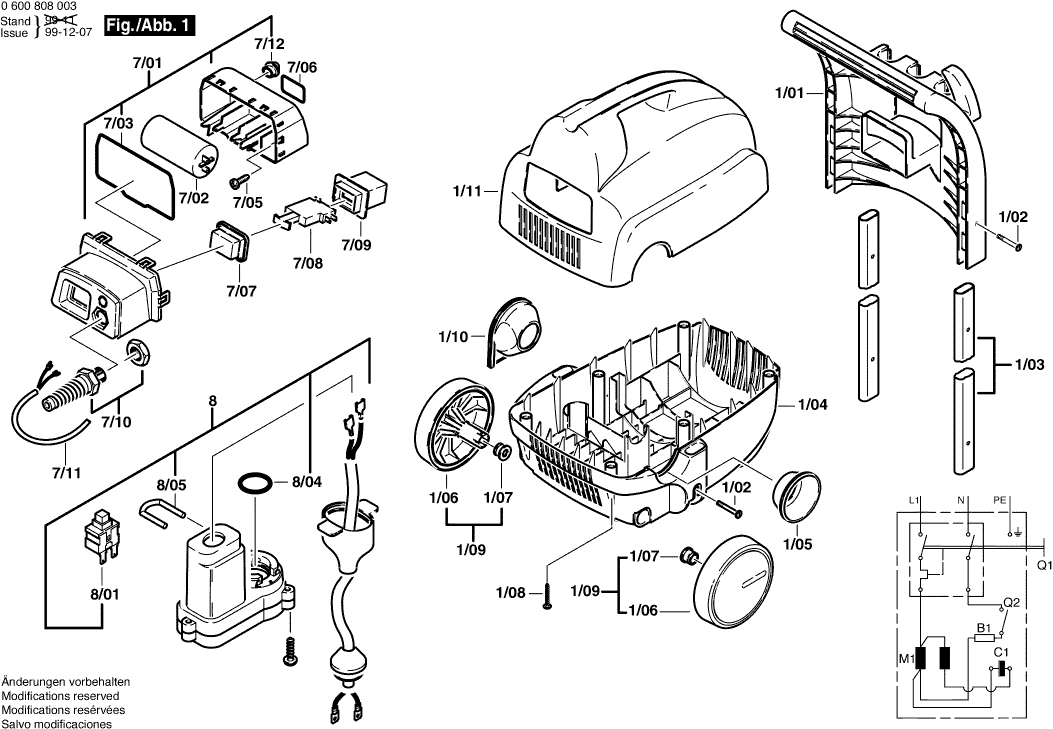

Zeichnungen der Bosch 0600808003 ( AHR1200AS )
Teileliste der Bosch 0600808003 ( AHR1200AS )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Handgriff | ||||
| 1/01 | F016102487 | 27.81 | 33.09 | |
| Schraube 5x30 MM | ||||
| 1/02 | F016102523 | 1.49 | 1.77 | |
| Rohr | ||||
| 1/03 | F016102705 | 16.79 | 19.98 | |
| Hülle | ||||
| 1/04 | F016102475 | 47.53 | 56.56 | |
| Einsatz | ||||
| 1/05 | F016102485 | 6.73 | 8.01 | |
| Rad | ||||
| 1/06 | F016102706 | 9.67 | 11.51 | |
| Hülse | ||||
| 1/07 | F016102486 | 2.40 | 2.86 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 1/08 | F016102401 | |||
| Rad | ||||
| 1/09 | F016102706 | 9.67 | 11.51 | |
| Einsatz | ||||
| 1/10 | F016102489 | 6.73 | 8.01 | |
| Hülle | ||||
| 1/11 | F016102497 | 47.53 | 56.56 | |
| Verschlussstopfen | ||||
| 2/01 | F016102427 | 4.18 | 4.97 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 2/02 | F016102428 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 2/03 | F016102429 | |||
| O-Ring 70,0x2,5 MM | ||||
| 2/04 | F016102511 | 3.44 | 4.09 | |
| Buchse | ||||
| 2/05 | F016102430 | 2.86 | 3.40 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 2/06 | F016102431 | |||
| Scheibe | ||||
| 2/07 | F016102483 | 10.90 | 12.97 | |
| Nutring | ||||
| 2/08 | F016102407 | 4.94 | 5.88 | |
| Zylinderkopf | ||||
| 2/09 | F016102432 | 52.45 | 62.42 | |
| Zylinderschraube M8x50 MM | ||||
| 2/10 | F016102443 | 2.86 | 3.40 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 3/03 | F016102421 | |||
| Führung | ||||
| 3/04 | F016102422 | 47.53 | 56.56 | |
| Druckfeder | ||||
| 3/05 | F016102423 | 5.81 | 6.91 | |
| Kolben | ||||
| 3/06 | F016102424 | 23.90 | 28.44 | |
| Nutring | ||||
| 3/08 | F016102425 | 8.35 | 9.94 | |
| Ventilsitz | ||||
| 3/09 | F016102707 | 5.81 | 6.91 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 3/10 | F016102454 | |||
| Gehäuse | ||||
| 3/11 | F016102455 | 13.13 | 15.62 | |
| Sieb | ||||
| 3/12 | F016102411 | 3.44 | 4.09 | |
| Antriebs-Kupplung | ||||
| 3/14 | F016102436 | 10.90 | 12.97 | |
| Anschlussverschraubung 3/4" | ||||
| 3/15 | F016102409 | 10.90 | 12.97 | |
| Klammer 17,12x2,62 MM | ||||
| 3/17 | F016102441 | 2.40 | 2.86 | |
| O-Ring 17,12x2,62 MM | ||||
| 3/18 | F016102403 | 2.86 | 3.40 | |
| O-Ring 10,78x2,62 MM | ||||
| 3/19 | F016102414 | 2.86 | 3.40 | |
| Motor | ||||
| 4/01 | F016102648 | 197.62 | 235.17 | |
| Schraube 48x45 MM | ||||
| 4/02 | F016102434 | 1.49 | 1.77 | |
| Lüfterrad | ||||
| 4/03 | F016102433 | 11.37 | 13.53 | |
| Platte | ||||
| 4/04 | F016102645 | 27.81 | 33.09 | |
| Kugellager 17x47x14 MM | ||||
| 4/05 | F016102527 | 16.79 | 19.98 | |
| Zylinderschraube M6x20-Z9 | ||||
| 4/06 | F016102402 | 2.86 | 3.40 | |
| Gewindeschneidschraube M4x10 MM | ||||
| 4/07 | F016102400 | 1.49 | 1.77 | |
| Lüftergehäuse | ||||
| 4/09 | F016102437 | 12.82 | 15.26 | |
| Fettes Oel 50 ML | ||||
| 4/10 | F016102438 | 11.37 | 13.53 | |
| Kugellager 6202-2RS | ||||
| 4/13 | F016102446 | 12.82 | 15.26 | |
| Lagerschild | ||||
| 4/14 | F016102439 | 39.14 | 46.58 | |
| Wellendichtring 22x35x5MM | ||||
| 4/15 | F016102440 | 12.82 | 15.26 | |
| Spritzpistole | ||||
| 5 | 1609350449 | 39.14 | 46.58 | |
| Spezialschraube | ||||
| 5/01 | 1609350480 | 4.94 | 5.88 | |
| Griffschale | ||||
| 5/02 | 1609350481 | 16.79 | 19.98 | |
| Druckfeder | ||||
| 5/03 | 1609350482 | 2.86 | 3.40 | |
| Teilesatz | ||||
| 5/04 | 1609350483 | 4.94 | 5.88 | |
| Drucktaste | ||||
| 5/05 | 1609350484 | 9.67 | 11.51 | |
| Formteil | ||||
| 5/06 | 1609350485 | 1.49 | 1.77 | |
| Formteil | ||||
| 5/07 | 1609350486 | 8.35 | 9.94 | |
| Schlauch | ||||
| 6/01 | F016102514 | 47.53 | 56.56 | |
| O-Ring 8,9x2,7 MM | ||||
| 6/02 | 1609350487 | 1.49 | 1.77 | |
| Verlängerungsrohr | ||||
| 6/03 | 1609350451 | 23.90 | 28.44 | |
| Teilesatz | ||||
| 6/04 | 1609350491 | 2.40 | 2.86 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 6/05 | 1609203577 | |||
| Strahlrohr | ||||
| 6/07 | F016102473 | 71.68 | 85.30 | |
| Sprührohr | ||||
| 6/08 | F016102668 | 136.48 | 162.41 | |
| Behälter | ||||
| 6/09 | 1609350492 | 9.67 | 11.51 | |
| Düse | ||||
| 6/10 | F016102474 | 39.14 | 46.58 | |
| Gehäuse | ||||
| 7/01 | F016102455 | 13.13 | 15.62 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 7/02 | F016102642 | |||
| Moosgummiband | ||||
| 7/03 | F016102415 | 4.18 | 4.97 | |
| Schraube | ||||
| 7/05 | F016102416 | 1.49 | 1.77 | |
| O-Ring 32,99x2,62 MM | ||||
| 7/06 | F016102426 | 2.86 | 3.40 | |
| Schutzhaube | ||||
| 7/07 | F016102417 | 4.18 | 4.97 | |
| Schalter | ||||
| 7/08 | F016102418 | 10.90 | 12.97 | |
| Halter | ||||
| 7/09 | F016102419 | 4.18 | 4.97 | |
| Zugentlastung | ||||
| 7/10 | F016102420 | 10.90 | 12.97 | |
| Netzanschlussleitung | ||||
| 7/11 | F016102515 | 39.14 | 46.58 | |
| Durchführung | ||||
| 7/12 | F016102507 | 2.40 | 2.86 | |
| Druckschalter | ||||
| 8 | F016102456 | 39.14 | 46.58 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 8/01 | F016102519 | |||
| O-Ring 17,17x1,78 MM | ||||
| 8/04 | F016102405 | 5.81 | 6.91 | |
| Klammer | ||||
| 8/05 | F016102499 | 3.44 | 4.09 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 9 | F016102666 | |||
| Schlauch | ||||
| 10/01 | F016102667 | 58.03 | 69.06 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 10/02 | F016102530 | |||
| Strahlrohr | ||||
| 11 | F016102473 | 71.68 | 85.30 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 11/01 | 1609203577 | |||
| Düse | ||||
| 12 | F016102795 | 110.30 | 131.26 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 12/01 | 1609203577 | |||
| Düse | ||||
| 13 | F016102474 | 39.14 | 46.58 | |
| Behälter | ||||
| 13/01 | 1609350492 | 9.67 | 11.51 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 13/02 | 1609203577 | |||
