Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0600815003 ( AHR1300 )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

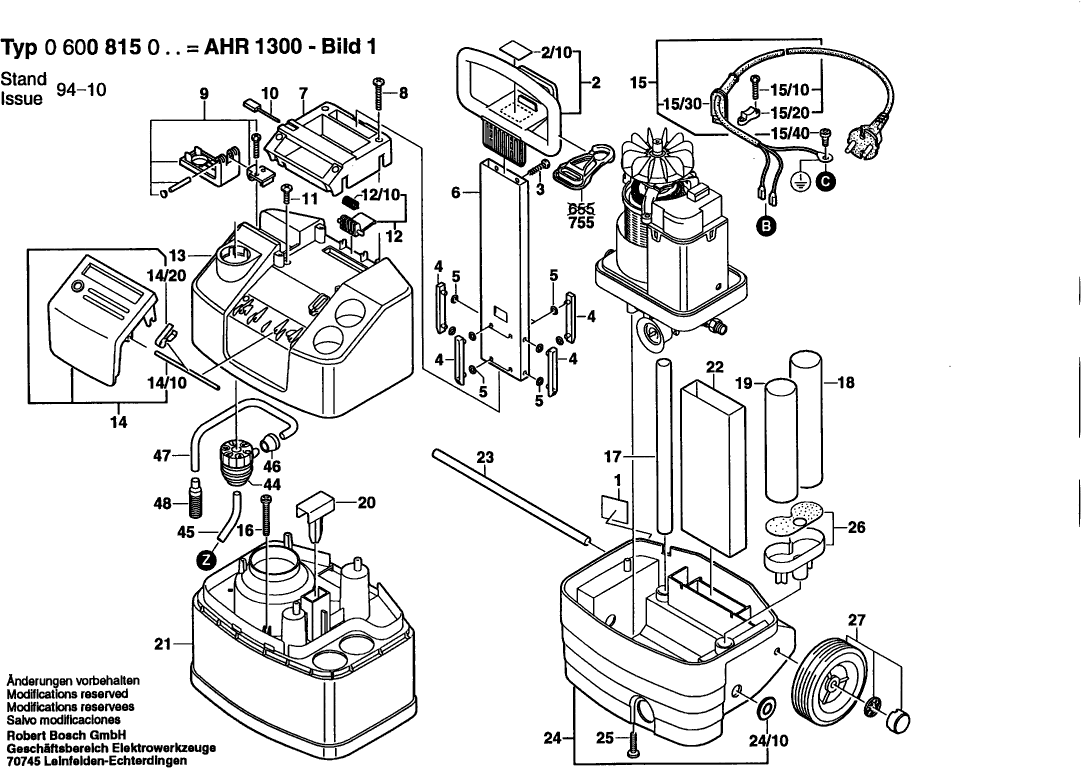

Zeichnungen der Bosch 0600815003 ( AHR1300 )
Teileliste der Bosch 0600815003 ( AHR1300 )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Typschild | ||||
| 1 | 1601118452 | 2.71 | 3.22 | |
| Handgriff SCHWARZ | ||||
| 2 | 1609350316 | 13.93 | 16.58 | |
| Hinweisschild | ||||
| 2/10 | 1601118479 | 2.71 | 3.22 | |
| Linsenblechschraube | ||||
| 3 | 1609350317 | 1.18 | 1.40 | |
| Führungsschiene | ||||
| 4 | 1609350318 | 1.94 | 2.31 | |
| O-Ring | ||||
| 5 | 1609350319 | 1.18 | 1.40 | |
| Vierkantrohr | ||||
| 6 | 1609350320 | 8.45 | 10.06 | |
| Traggriff | ||||
| 7 | 1609350321 | 8.45 | 10.06 | |
| Linsenblechschraube | ||||
| 8 | 1609350322 | 1.18 | 1.40 | |
| Flaschenträger | ||||
| 9 | 1609350323 | 8.45 | 10.06 | |
| Reinigungsnadel | ||||
| 10 | 1609350324 | 1.18 | 1.40 | |
| Linsenblechschraube Ø6x20 MM | ||||
| 11 | 1609350006 | 1.94 | 2.31 | |
| Auslösehebel | ||||
| 12 | 1609350325 | 1.18 | 1.40 | |
| Schenkelfeder | ||||
| 12/10 | 1609350413 | 8.45 | 10.06 | |
| Gehäuseoberteil GRUEN | ||||
| 13 | 1609350326 | 73.72 | 87.73 | |
| Drucktaste Grau | ||||
| 14 | 1609350327 | 23.75 | 28.26 | |
| Achse | ||||
| 14/10 | 1609350328 | 2.71 | 3.22 | |
| Biegefeder | ||||
| 14/20 | 1609350406 | 7.58 | 9.02 | |
| Netzanschlussleitung L=5 M | ||||
| 15 | 1609350372 | 12.41 | 14.77 | |
| Blechschraube ST Ø3x20 MM | ||||
| 15/10 | 1609350142 | 1.18 | 1.40 | |
| Zugentlastung | ||||
| 15/20 | 1609350025 | 1.70 | 2.02 | |
| Kabeltülle | ||||
| 15/30 | 1609350166 | 7.58 | 9.02 | |
| Linsenschraube DIN 7985-M5x8-8.8-Z | ||||
| 15/40 | 2912311150 | 0.83 | 0.99 | |
| Linsenblechschraube | ||||
| 16 | 1609350329 | 1.18 | 1.40 | |
| Rohr | ||||
| 17 | 1609350330 | 1.94 | 2.31 | |
| Schlauchführung | ||||
| 18 | 1609350331 | 5.33 | 6.34 | |
| Schlauchführung | ||||
| 19 | 1609350332 | 2.24 | 2.67 | |
| Schalthebel | ||||
| 20 | 1609350333 | 2.24 | 2.67 | |
| Zwischengehäuse GRUEN | ||||
| 21 | 1609350334 | 81.47 | 96.95 | |
| Vierkantrohr | ||||
| 22 | 1609350335 | 15.71 | 18.69 | |
| Achse | ||||
| 23 | 1609350336 | 2.24 | 2.67 | |
| Gehäuseunterteil SCHWARZ | ||||
| 24 | 1609350337 | 73.72 | 87.73 | |
| Gummimanschette | ||||
| 24/10 | 1609350407 | 2.24 | 2.67 | |
| Linsenblechschraube | ||||
| 25 | 1609350338 | 1.18 | 1.40 | |
| Verbindungsstück | ||||
| 26 | 1609350339 | 2.71 | 3.22 | |
| Radsatz | ||||
| 27 | 1609350340 | 23.75 | 28.26 | |
| Schaltereinheit | ||||
| 28 | 1609350341 | 148.65 | 176.89 | |
| Gehäuseoberteil SCHWARZ | ||||
| 28/10 | 1609350364 | 3.31 | 3.94 | |
| Abdeckplatte | ||||
| 28/20 | 1609350365 | 2.24 | 2.67 | |
| Ein/Aus-Schalter | ||||
| 28/30 | 1609350366 | 15.71 | 18.69 | |
| Gehäuse SCHWARZ | ||||
| 28/40 | 1609350367 | 3.31 | 3.94 | |
| Federscheibe | ||||
| 28/50 | 1609350368 | 6.54 | 7.78 | |
| Kondensator SCHWARZ | ||||
| 28/60 | 1609350369 | 23.75 | 28.26 | |
| Kondensator | ||||
| 28/70 | 1609350370 | 23.75 | 28.26 | |
| Grundplatte | ||||
| 28/80 | 1609350371 | 11.88 | 14.14 | |
| Elektromotor 230V | ||||
| 29 | 1609350342 | 233.78 | 278.20 | |
| Reparatursatz | ||||
| 29/10 | 1609350343 | 73.72 | 87.73 | |
| Reparatursatz | ||||
| 31 | 1609350344 | 23.75 | 28.26 | |
| Sicherungsring | ||||
| 32 | 1609350016 | 2.24 | 2.67 | |
| Lüfterrad | ||||
| 33 | 1609350017 | 4.10 | 4.88 | |
| Zylinderblock | ||||
| 35 | 1609350345 | 55.25 | 65.75 | |
| Reparatursatz | ||||
| 35/10 | 1609350410 | 9.53 | 11.34 | |
| O-Ring | ||||
| 35/100 | 1609350382 | 4.10 | 4.88 | |
| Gummimanschette | ||||
| 35/110 | 1609350035 | 5.83 | 6.94 | |
| Druckring | ||||
| 35/120 | 1609350036 | 11.88 | 14.14 | |
| Dichtung | ||||
| 35/130 | 1609350383 | 20.42 | 24.30 | |
| O-Ring 80x2 MM | ||||
| 35/20 | 1609350098 | 2.24 | 2.67 | |
| Verschlussstopfen | ||||
| 35/30 | 1609350308 | 5.83 | 6.94 | |
| Zylinderblock | ||||
| 35/40 | 1609350377 | 40.61 | 48.33 | |
| Filtersieb | ||||
| 35/50 | 1609350032 | 9.53 | 11.34 | |
| Sprengring | ||||
| 35/60 | 1609350378 | 4.70 | 5.59 | |
| Gewindestück | ||||
| 35/70 | 1609350379 | 15.71 | 18.69 | |
| Dichtung | ||||
| 35/80 | 1609350380 | 5.33 | 6.34 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 35/90 | 1609350381 | |||
| Reparatursatz | ||||
| 36 | 1609350408 | 73.72 | 87.73 | |
| Zwischenflansch | ||||
| 37 | 1609350347 | 73.72 | 87.73 | |
| Zylinderkopf | ||||
| 38 | 1609350348 | 49.56 | 58.98 | |
| O-Ring | ||||
| 38/10 | 1609350384 | 4.10 | 4.88 | |
| Teilesatz Ø1,6xØ15,1 MM 3 STUECK | ||||
| 38/100 | 1609350038 | 7.58 | 9.02 | |
| O-Ring | ||||
| 38/20 | 1609350385 | 4.70 | 5.59 | |
| Manschette | ||||
| 38/30 | 1609350386 | 10.73 | 12.77 | |
| Manschette | ||||
| 38/40 | 1609350387 | 10.73 | 12.77 | |
| Druckring | ||||
| 38/50 | 1609350388 | 12.41 | 14.77 | |
| Ventil | ||||
| 38/60 | 1609350389 | 9.53 | 11.34 | |
| Verbindungsstück | ||||
| 38/70 | 1609350390 | 5.33 | 6.34 | |
| Zylinderkopf | ||||
| 38/80 | 1609350391 | 101.94 | 121.31 | |
| Schraube | ||||
| 38/90 | 1609350392 | 5.33 | 6.34 | |
| Manometer | ||||
| 40 | 1609350307 | 33.45 | 39.81 | |
| O-Ring | ||||
| 40/10 | 1609350350 | 4.70 | 5.59 | |
| Verschlussstopfen | ||||
| 41 | 1609350308 | 5.83 | 6.94 | |
| Manschette | ||||
| 42 | 1609350351 | 8.45 | 10.06 | |
| Anhängersteuerventil | ||||
| 43 | 1609350352 | 233.78 | 278.20 | |
| Ventilgehäuse | ||||
| 43/10 | 1609350393 | 101.94 | 121.31 | |
| Nippel | ||||
| 43/100 | 1609350402 | 9.53 | 11.34 | |
| Überwurfmutter | ||||
| 43/110 | 1609350403 | 23.75 | 28.26 | |
| O-Ring | ||||
| 43/120 | 1609350350 | 4.70 | 5.59 | |
| Durchflussdrossel | ||||
| 43/20 | 1609350394 | 33.45 | 39.81 | |
| Ventilkegel | ||||
| 43/30 | 1609350400 | 23.75 | 28.26 | |
| Stopfen | ||||
| 43/40 | 1609350395 | 15.71 | 18.69 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 43/50 | 1609350396 | |||
| Stopfen | ||||
| 43/70 | 1609350398 | 7.58 | 9.02 | |
| Schraube | ||||
| 43/80 | 1609350399 | 1.94 | 2.31 | |
| Schlauchstutzen | ||||
| 43/90 | 1609350401 | 18.19 | 21.65 | |
| Dosiereinrichtung | ||||
| 44 | 1609350353 | 26.84 | 31.94 | |
| Schlauch | ||||
| 45 | 1609350354 | 7.58 | 9.02 | |
| Stopfbuchse | ||||
| 46 | 1609350355 | 7.58 | 9.02 | |
| Schlauch | ||||
| 47 | 1609350356 | 6.54 | 7.78 | |
| Filter | ||||
| 48 | 1609350357 | 10.73 | 12.77 | |
| Handgriff-Set | ||||
| 650 | 1609350310 | 148.65 | 176.89 | |
| Verbindungsrohr | ||||
| 650/12 | 1609350089 | 73.72 | 87.73 | |
| Blechschraube ST Ø3x20 MM | ||||
| 650/15 | 1609350142 | 1.18 | 1.40 | |
| Kunststoffschlauch L=9 M, MAX. 150 BAR | ||||
| 650/18 | 1609350504 | 91.56 | 108.96 | |
| Teilesatz Ø2xØ11 MM 3 STUECK | ||||
| 650/18/12 | 1609350074 | 7.58 | 9.02 | |
| Teilesatz Ø2,4xØ9,6 MM 3 STUECK | ||||
| 650/18/17 | 1609350078 | 7.58 | 9.02 | |
| Reparatursatz | ||||
| 650/19 | 1609350080 | 7.58 | 9.02 | |
| Teilesatz | ||||
| 650/20 | 1609350176 | 15.71 | 18.69 | |
| Griffhülse | ||||
| 650/40 | 1609350198 | 15.71 | 18.69 | |
| Hochdruckreinigungsdüse | ||||
| 651 | 1609350311 | 81.47 | 96.95 | |
| Düsenspannmutter | ||||
| 651/10 | 1609350145 | 13.93 | 16.58 | |
| Teilesatz Ø2,4xØ9,6 MM 3 STUECK | ||||
| 651/11 | 1609350078 | 7.58 | 9.02 | |
| Teilesatz Ø2,0xØ18,0 MM 3 STUECK | ||||
| 651/20 | 1609350182 | 7.58 | 9.02 | |
| Teilesatz Ø1,78xØ18,77 MM 3 STUECK | ||||
| 651/30 | 1609350181 | 7.58 | 9.02 | |
| Düse | ||||
| 653 | F016102635 | 168.86 | 200.94 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 653/10 | 1609350414 | |||
| Teilesatz Ø2,4xØ9,6 MM 3 STUECK | ||||
| 653/11 | 1609350078 | 7.58 | 9.02 | |
| Verbindungsrohr | ||||
| 653/12 | 1609350411 | 49.56 | 58.98 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 653/13 | 1609350412 | |||
| Teilesatz Ø2,0xØ18,0 MM 3 STUECK | ||||
| 653/20 | 1609350182 | 7.58 | 9.02 | |
| Teilesatz Ø1,78xØ18,77 MM 3 STUECK | ||||
| 653/30 | 1609350181 | 7.58 | 9.02 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 678 | 0600800001 | |||
| Flachdichtung Ø15xø24x4,5=3/4" | ||||
| 678/10 | 1609351029 | 0.83 | 0.99 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 700 | 2609200276 | |||
| Teilesatz Ø2,4xØ9,6 MM 3 STUECK | ||||
| 700/10 | 1609350078 | 7.58 | 9.02 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 702 | 1609350053 | |||
| Teilesatz Ø2,4xØ9,6 MM 3 STUECK | ||||
| 702/80 | 1609350078 | 7.58 | 9.02 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 703 | 1609350156 | |||
| Flachdichtung Ø15xØ24x3=3/4" | ||||
| 703/20 | 1609351002 | 1.94 | 2.31 | |
| Adapter | ||||
| 703/30 | 1609350159 | 5.83 | 6.94 | |
| Teilesatz Ø2,4xØ9,6 MM 3 STUECK | ||||
| 703/40 | 1609350078 | 7.58 | 9.02 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 704 | 1609350126 | |||
| Flachdichtung Ø15xØ24x3=3/4" | ||||
| 704/20 | 1609351002 | 1.94 | 2.31 | |
| Gelenkstück | ||||
| 704/30 | 1609351014 | 15.71 | 18.69 | |
| Adapter | ||||
| 704/40 | 1609350159 | 5.83 | 6.94 | |
| Teilesatz Ø2,4xØ9,6 MM 3 STUECK | ||||
| 704/50 | 1609350078 | 7.58 | 9.02 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 705 | 1609350054 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 705/1 | 1609350055 | |||
| Rohrdüse | ||||
| 705/10 | 1609350137 | 49.56 | 58.98 | |
| Teilesatz Ø1,6xØ10 MM 3 STUECK | ||||
| 705/20 | 1609350088 | 1.18 | 1.40 | |
| Teilesatz Ø2,4xØ9,6 MM 3 STUECK | ||||
| 705/60 | 1609350078 | 7.58 | 9.02 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 706 | 2609200277 | |||
| Teilesatz Ø2,4xØ9,6 MM 3 STUECK | ||||
| 706/60 | 1609350078 | 7.58 | 9.02 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 707 | 1609350057 | |||
| Düsenspannmutter | ||||
| 707/10 | 1609350136 | 2.24 | 2.67 | |
| Teilesatz Ø2,4xØ9,6 MM 3 STUECK | ||||
| 707/60 | 1609350078 | 7.58 | 9.02 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 708 | 1609350119 | |||
| Klemmschraube | ||||
| 708/10 | 1609350120 | 10.73 | 12.77 | |
| Klemmstück | ||||
| 708/20 | 1609350121 | 7.58 | 9.02 | |
| Rad | ||||
| 708/30 | 1609350122 | 11.88 | 14.14 | |
| Verschlusskappe | ||||
| 708/40 | 1609350123 | 1.94 | 2.31 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 709 | 1609350188 | |||
| Düsenhalter | ||||
| 709/10 | 1609350146 | 7.58 | 9.02 | |
| Ansaugstutzen | ||||
| 709/11 | 1609350135 | 36.85 | 43.85 | |
| Verbindungsrohr | ||||
| 709/12 | 1609350192 | 33.45 | 39.81 | |
| Teilesatz Ø2,4xØ9,6 MM 3 STUECK | ||||
| 709/13 | 1609350078 | 7.58 | 9.02 | |
| Linsenschraube DIN 7985-M4x20-8.8-Z | ||||
| 709/20 | 2912311130 | 11.88 | 14.14 | |
| Sechskantmutter DIN 934 -M4-m-8 | ||||
| 709/30 | 2915011005 | 0.83 | 0.99 | |
| Blechschraube DIN7981-ST2,9x9,5C-Z | ||||
| 709/40 | 2912401005 | 0.83 | 0.99 | |
| Düse | ||||
| 709/50 | 1609350134 | 18.19 | 21.65 | |
| Teilesatz Ø2xØ11 MM 3 STUECK | ||||
| 709/60 | 1609350074 | 7.58 | 9.02 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 712 | 1609350060 | |||
| Flachdichtung Ø15xØ24x3=3/4" | ||||
| 712/10 | 1609351002 | 1.94 | 2.31 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 717 | 1609350164 | |||
| Teilesatz Ø2,4xØ9,6 MM 3 STUECK | ||||
| 717/60 | 1609350078 | 7.58 | 9.02 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 754 | 1609350153 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 754/1 | 1609350155 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 755 | 2601398012 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 760 | 1609350161 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 760/1 | 1609350162 | |||
| Behälter 0,55 LITER, 12 STCK. | ||||
| 898 | 1609350189 | 7.58 | 9.02 | |
