Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3600H47A01 ( AHS45-16 )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

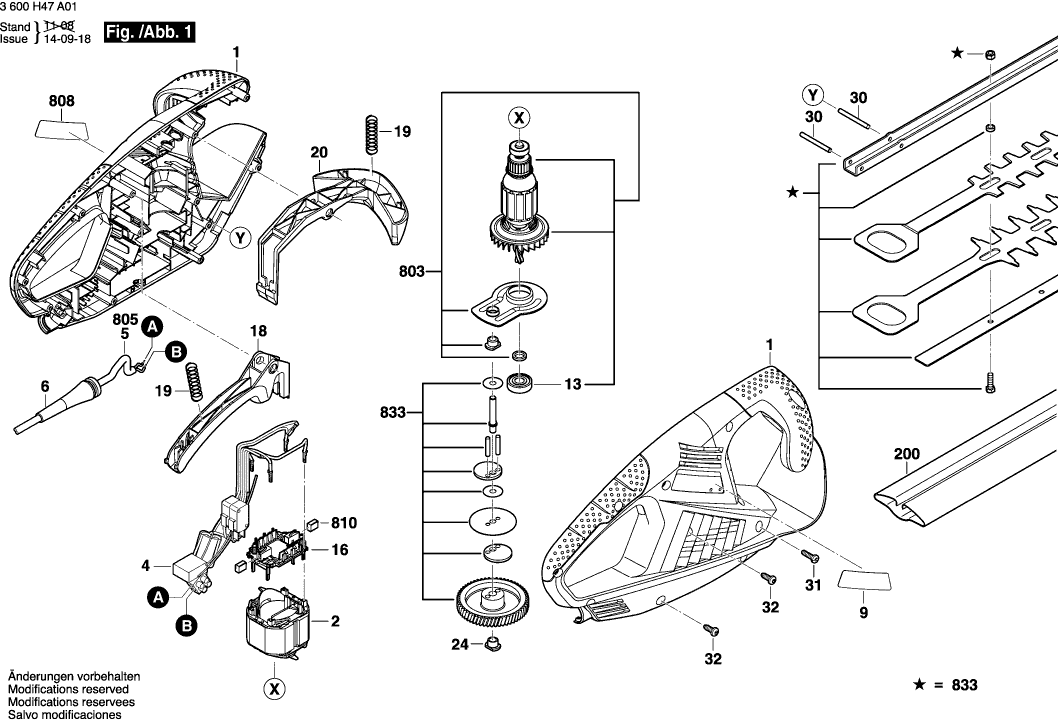

Zeichnungen der Bosch 3600H47A01 ( AHS45-16 )
Teileliste der Bosch 3600H47A01 ( AHS45-16 )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Gerätegehäuse | ||||
| 1 | 1619X06326 | 12.41 | 14.77 | |
| Polschuh 220-240V | ||||
| 2 | 1619X06317 | 12.41 | 14.77 | |
| Leitungssatz Mit Zubehör | ||||
| 4 | 2609005219 | 12.41 | 14.77 | |
| Tülle Ø6,4-Ø7,2x76 MM | ||||
| 6 | 2600703017 | 1.94 | 2.31 | |
| Firmenschild AHS 45-16 | ||||
| 9 | 2609004547 | 1.94 | 2.31 | |
| Rillenkugellager 9x24x7 | ||||
| 13 | 2600905021 | 6.54 | 7.78 | |
| Bürstenhalter | ||||
| 16 | 1619X06331 | 8.45 | 10.06 | |
| Schaltsegment | ||||
| 18 | 1619X06327 | 1.18 | 1.40 | |
| Druckfeder | ||||
| 19 | 2604610028 | 1.18 | 1.40 | |
| Schaltsegment | ||||
| 20 | 1619X06328 | 1.70 | 2.02 | |
| Spannbuchse | ||||
| 24 | 2609004018 | 1.18 | 1.40 | |
| Zylinderstift | ||||
| 30 | 1619X06392 | 0.83 | 0.99 | |
| Schraube 4x16 | ||||
| 31 | 2603490022 | 0.83 | 0.99 | |
| Gewindeschneidschraube 4x19 MM | ||||
| 32 | F016T49429 | 0.83 | 0.99 | |
| Messerschutz 45 cm | ||||
| 200 | 2609004759 | 11.88 | 14.14 | |
| Anker 220-240V | ||||
| 803 | 1619X06475 | 36.85 | 43.85 | |
| Netzanschlussleitung Eu 0,46m 2 x 1,0mm H05 Vv-f | ||||
| 805 | 2604460255 | 6.54 | 7.78 | |
| Typschild | ||||
| 808 | 1619X06479 | 1.94 | 2.31 | |
| Kohlebürstensatz | ||||
| 810 | 2609005200 | 5.33 | 6.34 | |
| Klinge 45 cm | ||||
| 833 | 2609004700 | 49.56 | 58.98 | |
