Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3600H88A00 ( AMR32F )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

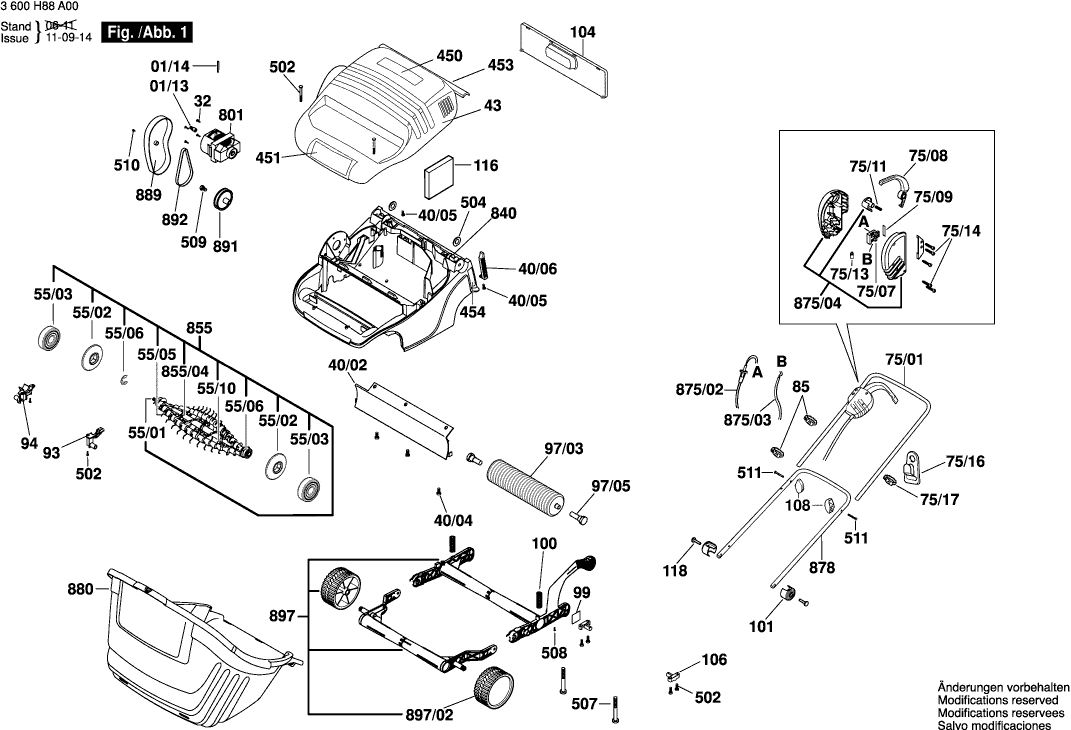

Zeichnungen der Bosch 3600H88A00 ( AMR32F )
Teileliste der Bosch 3600H88A00 ( AMR32F )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 01/13 | F016L62280 | |||
| Spiralspannstift | ||||
| 01/14 | F016T44492 | 1.94 | 2.31 | |
| Gewindeschneidschraube | ||||
| 32 | F016L37433 | 0.83 | 0.99 | |
| Ablenkplatte | ||||
| 40/02 | F016L62866 | 4.10 | 4.88 | |
| Gewindeschneidschraube 3x8 MM | ||||
| 40/04 | F016L66420 | 1.94 | 2.31 | |
| Gewindeschneidschraube 4x19 MM | ||||
| 40/05 | F016T49429 | 0.83 | 0.99 | |
| Einsatz | ||||
| 40/06 | F016L63327 | 2.24 | 2.67 | |
| Schutzdeckel | ||||
| 43 | F016L62943 | 5.33 | 6.34 | |
| Spindel | ||||
| 55/01 | F016L65836 | 13.93 | 16.58 | |
| Lagerdeckel | ||||
| 55/02 | F016L65939 | 1.18 | 1.40 | |
| Rillenkugellager 6200-2Z DIN 625 | ||||
| 55/03 | 1900905232 | 18.19 | 21.65 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 55/05 | F016L62327 | |||
| Sicherungsbügel | ||||
| 55/06 | F016L59709 | 1.70 | 2.02 | |
| Gewindeschneidschraube 4x19 MM | ||||
| 55/10 | F016T49429 | 0.83 | 0.99 | |
| Handgriff Ø18 MM | ||||
| 75/01 | F016L62472 | 7.58 | 9.02 | |
| Ein/Aus-Schalter | ||||
| 75/07 | F016F05717 | 11.88 | 14.14 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 75/08 | F016L65676 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 75/09 | F016T49845 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 75/11 | F016T49226 | |||
| Kondensator | ||||
| 75/13 | F016L36952 | 0.83 | 0.99 | |
| Gewindeschneidschraube 4x19 MM | ||||
| 75/14 | F016T49429 | 0.83 | 0.99 | |
| Zugentlastung | ||||
| 75/16 | F016L65387 | 6.54 | 7.78 | |
| Kabelklemme | ||||
| 75/17 | F016T56393 | 1.94 | 2.31 | |
| Kabelhalter | ||||
| 85 | F016L11580 | 0.83 | 0.99 | |
| Lagerhalter | ||||
| 93 | F016L65830 | 1.18 | 1.40 | |
| Lagerhalter | ||||
| 94 | F016L65831 | 1.94 | 2.31 | |
| Rolle | ||||
| 97/03 | F016L62320 | 2.71 | 3.22 | |
| Flanschwelle | ||||
| 97/05 | F016L63341 | 2.24 | 2.67 | |
| Klebeschild | ||||
| 99 | F016L62864 | 1.18 | 1.40 | |
| Druckfeder | ||||
| 100 | F016L62298 | 1.70 | 2.02 | |
| Zapfen | ||||
| 101 | F016L62285 | 1.94 | 2.31 | |
| Verschlussdeckel | ||||
| 104 | F016L62318 | 1.70 | 2.02 | |
| Zapfen | ||||
| 106 | F016L62325 | 3.31 | 3.94 | |
| Spanngriff | ||||
| 108 | F016L66136 | 3.31 | 3.94 | |
| Luftfilter | ||||
| 116 | F016L62487 | 3.31 | 3.94 | |
| Gelenkbolzen | ||||
| 118 | F016L64240 | 1.18 | 1.40 | |
| Klebeschild | ||||
| 450 | F016L62799 | 3.31 | 3.94 | |
| Klebeschild AMR 32 F | ||||
| 451 | F016L63027 | 1.18 | 1.40 | |
| Hinweisschild | ||||
| 453 | F016L61033 | 0.83 | 0.99 | |
| Klebeschild | ||||
| 454 | F016L62864 | 1.18 | 1.40 | |
| Gewindeschneidschraube 4x19 MM | ||||
| 502 | F016T49429 | 0.83 | 0.99 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 504 | F016T49100 | |||
| Schraube M6x16 | ||||
| 507 | F016L63339 | 0.83 | 0.99 | |
| Gewindeschneidschraube | ||||
| 508 | F016L37433 | 0.83 | 0.99 | |
| Mutter | ||||
| 509 | F016L62388 | 1.18 | 1.40 | |
| Gewindeschneidschraube 4x19 MM | ||||
| 510 | F016T49429 | 0.83 | 0.99 | |
| Laufbolzen M6 x48 | ||||
| 511 | F016T49623 | 2.24 | 2.67 | |
| Elektromotor | ||||
| 801 | F016L80980 | 148.65 | 176.89 | |
| Teilesatz | ||||
| 840 | F016103635 | 40.61 | 48.33 | |
| Rechen | ||||
| 855 | F016103638 | 67.25 | 80.03 | |
| Trägerplatte | ||||
| 855/04 | F016102760 | 6.54 | 7.78 | |
| Netzanschlussleitung EU | ||||
| 875/02 | F016104086 | 12.41 | 14.77 | |
| Bleidraht | ||||
| 875/03 | F016102761 | 2.71 | 3.22 | |
| Montagesatz | ||||
| 875/04 | F016103136 | 18.19 | 21.65 | |
| Handgriff | ||||
| 878 | F016102330 | 9.53 | 11.34 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 880 | F016L62865 | |||
| Bandabdeckung | ||||
| 889 | F016102356 | 2.71 | 3.22 | |
| Riemenscheibe | ||||
| 891 | F016102357 | 2.24 | 2.67 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 892 | F016102358 | |||
| Teilesatz | ||||
| 897 | F016103640 | 23.75 | 28.26 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 897/02 | F016L62319 | |||
