Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0602490691 ( ANGLEEXACT29 )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

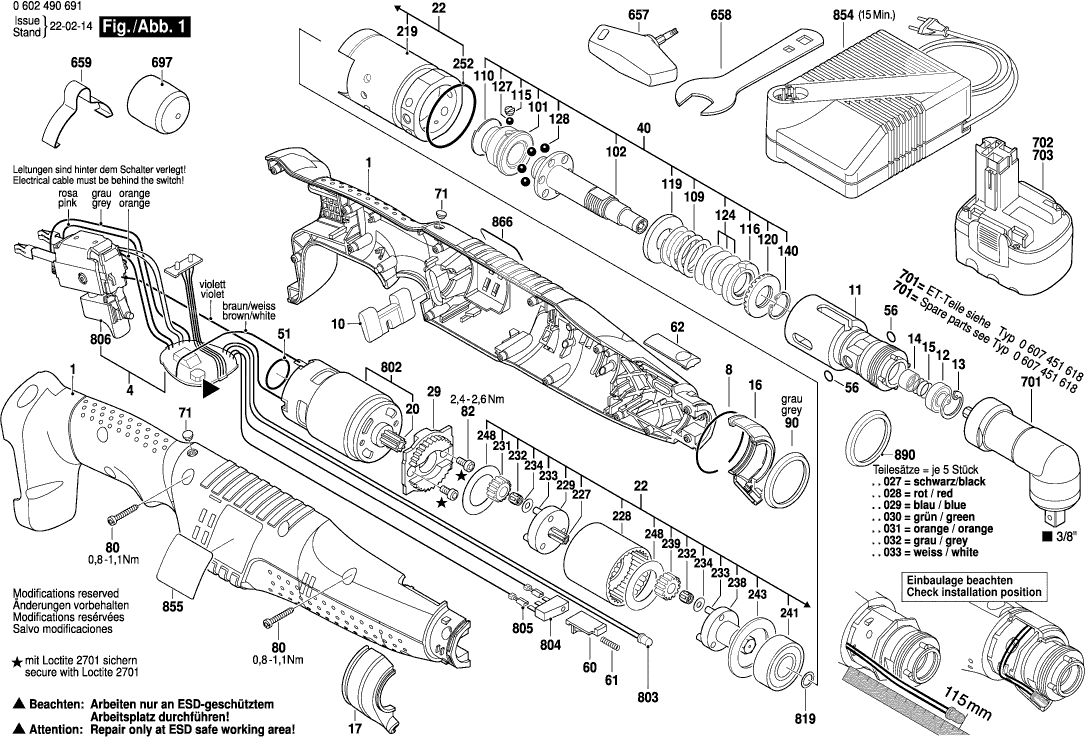

Zeichnungen der Bosch 0602490691 ( ANGLEEXACT29 )
Teileliste der Bosch 0602490691 ( ANGLEEXACT29 )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Gehäuseschale | ||||
| 1 | 3605105025 | 114.26 | 135.97 | |
| El-baugruppe | ||||
| 4 | 3607200104 | 553.26 | 658.38 | |
| Sprengring | ||||
| 8 | 3600224064 | 3.71 | 4.41 | |
| Schaltschieber | ||||
| 10 | 3601099003 | 2.52 | 3.00 | |
| Winkelflansch | ||||
| 11 | 3605700170 | 91.33 | 108.68 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 12 | 3608870GE8 | |||
| Sicherungsring | ||||
| 13 | 3608870GE9 | 5.96 | 7.09 | |
| Hülse | ||||
| 14 | 3600423004 | 5.27 | 6.27 | |
| Druckfeder | ||||
| 15 | 3604611037 | 4.58 | 5.45 | |
| Led-Halter | ||||
| 16 | 3605105023 | 8.48 | 10.09 | |
| Led-Halter | ||||
| 17 | 3605105024 | 8.48 | 10.09 | |
| Ritzel | ||||
| 20 | 3606300137 | 50.23 | 59.77 | |
| Planetengetriebe | ||||
| 22 | 3607030426 | 262.05 | 311.84 | |
| Zwischenflansch | ||||
| 29 | 3605805038 | 11.02 | 13.11 | |
| Bausatz | ||||
| 40 | 3607031578 | 340.97 | 405.75 | |
| O-Ring 15x3 MM | ||||
| 51 | 1900210114 | 2.18 | 2.59 | |
| O-Ring 6,0x1,5 MM | ||||
| 56 | 3600210130 | 2.18 | 2.59 | |
| Schaltstück | ||||
| 60 | 3601923022 | 4.58 | 5.45 | |
| Druckfeder | ||||
| 61 | 3604611022 | 3.04 | 3.62 | |
| Schieber | ||||
| 62 | 3601923029 | 4.58 | 5.45 | |
| Lichtleiter | ||||
| 71 | 3604460132 | 2.52 | 3.00 | |
| Torx-Linsenschraube 3x18 | ||||
| 80 | 2603490018 | 1.00 | 1.19 | |
| Schraube Mikroverkapselt DIN 912 M 4x8-8.8 | ||||
| 82 | 2914555131 | 1.90 | 2.26 | |
| Ring ROT | ||||
| 90 | 3600106020 | 3.71 | 4.41 | |
| Kupplungsteil SW22 | ||||
| 101 | 3606445044 | 146.07 | 173.82 | |
| Abtriebswelle | ||||
| 102 | 3603124025 | 126.98 | 151.11 | |
| Druckfeder | ||||
| 109 | 3604619015 | 5.96 | 7.09 | |
| Sprengring | ||||
| 110 | 3604601001 | 1.90 | 2.26 | |
| STOPPLATTE | ||||
| 115 | 3600001000 | 2.52 | 3.00 | |
| Einstellring | ||||
| 116 | 3600134015 | 30.08 | 35.80 | |
| Lagerscheibe | ||||
| 119 | 3600190039 | 20.39 | 24.26 | |
| Rastscheibe | ||||
| 120 | 3603344052 | 30.08 | 35.80 | |
| Lagerscheibe | ||||
| 124 | 3600101002 | 1.90 | 2.26 | |
| Kugel DIN 5401-5 G28 | ||||
| 127 | 1903230009 | 1.00 | 1.19 | |
| Kugel DIN 5401-6 G28 | ||||
| 128 | 1903230011 | 2.18 | 2.59 | |
| Sicherungsring DIN471-15x1-FST | ||||
| 140 | 2916659006 | 1.32 | 1.57 | |
| Getriebegehäuse | ||||
| 219 | 3605806216 | 75.38 | 89.70 | |
| Ritzel | ||||
| 227 | 3606300138 | 61.93 | 73.70 | |
| Ringgetriebe | ||||
| 228 | 3606334054 | 8.48 | 10.09 | |
| Mitnehmer | ||||
| 229 | 3606337210 | 20.39 | 24.26 | |
| Stirnrad | ||||
| 231 | 3606316110 | 15.61 | 18.58 | |
| Nadelkäfig | ||||
| 232 | 3600913006 | 6.53 | 7.77 | |
| Nadelrolle | ||||
| 233 | 3603201047 | 1.32 | 1.57 | |
| Ausgleichscheibe 0,20 MM | ||||
| 234 | 2600100586 | 1.32 | 1.57 | |
| Planetenträger | ||||
| 238 | 3606337211 | 33.45 | 39.81 | |
| Stirnrad | ||||
| 239 | 3606316111 | 17.60 | 20.94 | |
| Rillenkugellager | ||||
| 241 | 3600905045 | 13.90 | 16.54 | |
| Anschlagscheibe | ||||
| 243 | 3600102021 | 3.04 | 3.62 | |
| Anschlagscheibe | ||||
| 248 | 3600101040 | 1.90 | 2.26 | |
| Schraubendreher | ||||
| 657 | 3607950027 | 13.90 | 16.54 | |
| Einmaulschlüssel | ||||
| 658 | 3601376007 | 8.48 | 10.09 | |
| Aufhängebügel | ||||
| 659 | 3601923017 | 20.39 | 24.26 | |
| Schutzkappe 25,4x25,4 MM LANG | ||||
| 697 | 3608872557 | 2.52 | 3.00 | |
| Schutzkappe | ||||
| 701 | 3605500175 | 30.08 | 35.80 | |
| Einschub-Akkupaket | ||||
| 702 | 2607335881 | 168.86 | 200.94 | |
| Einschub-Akkupaket 14,4V,2,4Ah | ||||
| 703 | 2607335655 | 209.26 | 249.02 | |
| Gleichstrommotor 14,4V | ||||
| 802 | 3607031579 | 126.98 | 151.11 | |
| Leuchtdiode | ||||
| 803 | 3609202980 | 20.39 | 24.26 | |
| Mikroschalter | ||||
| 804 | 3609202762 | 26.62 | 31.68 | |
| Steckersatz | ||||
| 805 | 3609202766 | 5.96 | 7.09 | |
| Schalter | ||||
| 806 | 3607200083 | 61.93 | 73.70 | |
| Ausgleichscheibe 0,3 MM DICK | ||||
| 819 | 1600101618 | 2.18 | 2.59 | |
| Schnell-Lader J 100/7,2-24V, 1h | ||||
| 854 | 2607224435 | 126.98 | 151.11 | |
| Schnell-Lader EU 230/7,2-24V, 30 MIN. | ||||
| 854 | 2607225027 | 126.98 | 151.11 | |
| Schnell-Lader GB 230/7,2-24V, 30 MIN. | ||||
| 854 | 2607225029 | 101.94 | 121.31 | |
| Schnell-Lader AUS 240/7,2-24V, 30 MIN. | ||||
| 854 | 2607225031 | 101.94 | 121.31 | |
| Schnell-Lader USA 120/7,2-24V, 30 MIN. | ||||
| 854 | 2607225033 | 101.94 | 121.31 | |
| Schnell-Lader ROK 220/7,2-24V, 30 MIN. | ||||
| 854 | 2607225039 | 91.56 | 108.96 | |
| Typschild | ||||
| 855 | 16070312B5 | 0.83 | 0.99 | |
| Firmenschild | ||||
| 866 | 3601119404 | 2.18 | 2.59 | |
| Teilesatz 5 STUECK ORANGE | ||||
| 890 | 3600106031 | 22.88 | 27.23 | |
| Teilesatz 5 STUECK GRAU | ||||
| 890 | 3600106032 | 20.39 | 24.26 | |
| Teilesatz 5 STUECK HELLBLAU | ||||
| 890 | 3600106029 | 20.39 | 24.26 | |
| Teilesatz 5 STUECK HELLGRUEN | ||||
| 890 | 3600106030 | 20.39 | 24.26 | |
| Teilesatz 5 STUECK SCHWARZ | ||||
| 890 | 3600106027 | 20.39 | 24.26 | |
| Teilesatz 5 STUECK ROT | ||||
| 890 | 3600106028 | 17.60 | 20.94 | |
| Teilesatz 5 STUECK WEISS | ||||
| 890 | 3600106033 | 17.60 | 20.94 | |
