Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0602490656 ( ANGLEEXACT3 )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

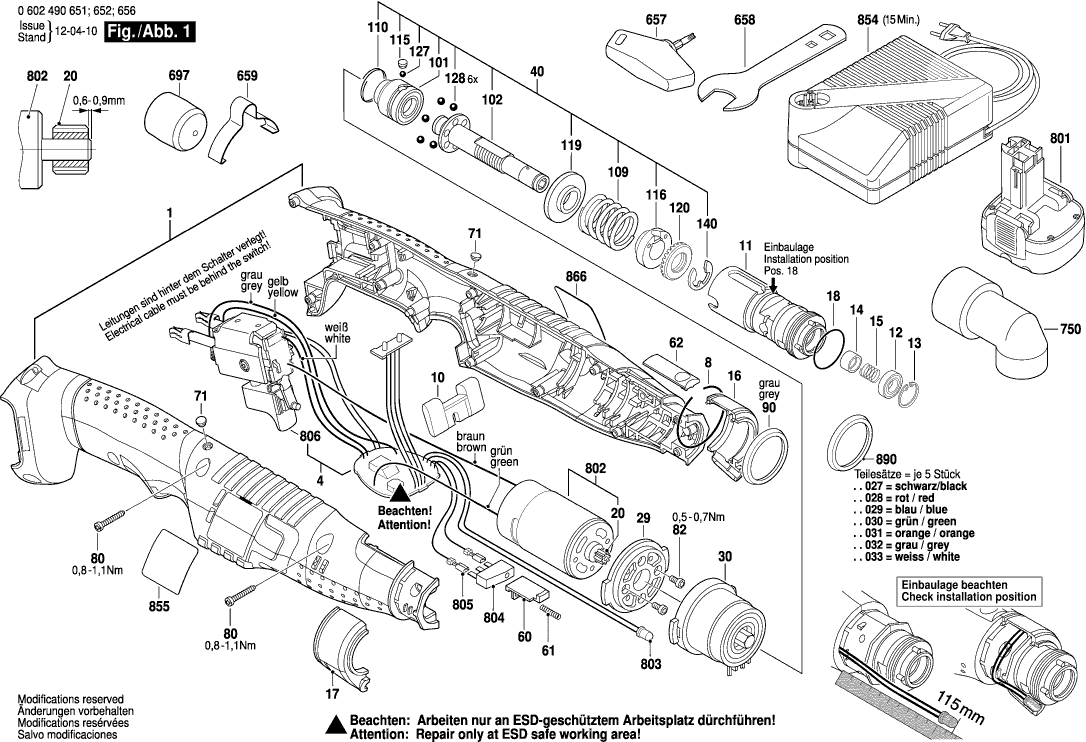

Zeichnungen der Bosch 0602490656 ( ANGLEEXACT3 )
Teileliste der Bosch 0602490656 ( ANGLEEXACT3 )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Gehäuseschale BLAU | ||||
| 1 | 3605105017 | 73.72 | 87.73 | |
| El-baugruppe | ||||
| 4 | 3607200108 | 388.20 | 461.96 | |
| Sprengring Ø36,6xØ1,5 | ||||
| 8 | 1614601016 | 2.24 | 2.67 | |
| Schaltschieber | ||||
| 10 | 3601099003 | 2.24 | 2.67 | |
| Winkelflansch | ||||
| 11 | 3605700165 | 55.25 | 65.75 | |
| Rillenkugellager | ||||
| 12 | 1280905004 | 26.84 | 31.94 | |
| Sicherungsring 16x1 MM, DIN 472 | ||||
| 13 | 2916660003 | 1.18 | 1.40 | |
| Hülse | ||||
| 14 | 3600423004 | 4.70 | 5.59 | |
| Druckfeder | ||||
| 15 | 3604611037 | 4.10 | 4.88 | |
| Led-Halter | ||||
| 16 | 3605105019 | 8.45 | 10.06 | |
| Led-Halter | ||||
| 17 | 3605105020 | 8.45 | 10.06 | |
| O-Ring 20,0x1,0 MM | ||||
| 18 | 3600210012 | 2.24 | 2.67 | |
| Ritzel Z=9 | ||||
| 20 | 2606316164 | 3.31 | 3.94 | |
| Zwischenflansch | ||||
| 29 | 2605719011 | 2.71 | 3.22 | |
| Planetengetriebe | ||||
| 30 | 3607030443 | 23.75 | 28.26 | |
| Bausatz | ||||
| 40 | 3607031576 | 187.62 | 223.27 | |
| Schaltstück | ||||
| 60 | 3601923022 | 4.10 | 4.88 | |
| Druckfeder | ||||
| 61 | 3604611022 | 2.71 | 3.22 | |
| Schieber | ||||
| 62 | 3601923029 | 4.10 | 4.88 | |
| Lichtleiter | ||||
| 71 | 3604460132 | 2.24 | 2.67 | |
| Torx-Linsenschraube 3x18 | ||||
| 80 | 2603490018 | 0.83 | 0.99 | |
| Torx-Zylinderschraube M3x5-8.8-Z | ||||
| 82 | 2603414048 | 0.83 | 0.99 | |
| Ring GRUEN | ||||
| 90 | 3600106023 | 2.24 | 2.67 | |
| Kupplungsteil | ||||
| 101 | 3606445043 | 101.94 | 121.31 | |
| Abtriebswelle | ||||
| 102 | 3603124023 | 67.25 | 80.03 | |
| Druckfeder WEISS | ||||
| 109 | 3604618003 | 5.83 | 6.94 | |
| Sprengring | ||||
| 110 | 3600224053 | 1.18 | 1.40 | |
| Verschlussplatte | ||||
| 115 | 3601023011 | 1.94 | 2.31 | |
| Einstellring | ||||
| 116 | 3600134014 | 26.84 | 31.94 | |
| Lagerscheibe | ||||
| 119 | 3600190029 | 15.71 | 18.69 | |
| Rastscheibe | ||||
| 120 | 3603344047 | 20.42 | 24.30 | |
| Kugel DIN 5401-3,5 MM-III-ST | ||||
| 127 | 1903230006 | 1.70 | 2.02 | |
| Kugel 4,5 MM III DIN 5401-ST | ||||
| 128 | 1903230008 | 0.83 | 0.99 | |
| Sicherungsscheibe DIN 6799-9-FSt | ||||
| 140 | 2916080012 | 1.18 | 1.40 | |
| Schraubendreher | ||||
| 657 | 3607950027 | 11.88 | 14.14 | |
| Einmaulschlüssel | ||||
| 658 | 3601376007 | 7.58 | 9.02 | |
| Aufhängebügel | ||||
| 659 | 3601923024 | 8.45 | 10.06 | |
| Schutzkappe | ||||
| 750 | 3605500171 | 10.73 | 12.77 | |
| Schutzkappe 25,4x25,4 MM LANG | ||||
| 750 | 3608872557 | 2.24 | 2.67 | |
| Einschub-Akkupaket 9,6V,2,6Ah,NiMh | ||||
| 801 | 2607335681 | 168.86 | 200.94 | |
| Gleichstrommotor 9,6V | ||||
| 802 | 3607031537 | 33.45 | 39.81 | |
| Leuchtdiode | ||||
| 803 | 3609202979 | 20.42 | 24.30 | |
| Mikroschalter | ||||
| 804 | 3609202762 | 23.75 | 28.26 | |
| Steckersatz | ||||
| 805 | 3609202766 | 5.33 | 6.34 | |
| Schalter | ||||
| 806 | 3607200083 | 55.25 | 65.75 | |
| Schnell-Lader J 100/7,2-24V, 1h | ||||
| 854 | 2607224435 | 113.29 | 134.82 | |
| Schnell-Lader EU 230/7,2-24V, 30 MIN. | ||||
| 854 | 2607225027 | 113.29 | 134.82 | |
| Schnell-Lader GB 230/7,2-24V, 30 MIN. | ||||
| 854 | 2607225029 | 101.94 | 121.31 | |
| Schnell-Lader AUS 240/7,2-24V, 30 MIN. | ||||
| 854 | 2607225031 | 101.94 | 121.31 | |
| Schnell-Lader USA 120/7,2-24V, 30 MIN. | ||||
| 854 | 2607225033 | 101.94 | 121.31 | |
| Schnell-Lader ROK 220/7,2-24V, 30 MIN. | ||||
| 854 | 2607225039 | 91.56 | 108.96 | |
| Typschild | ||||
| 855 | 16070312AH | 5.33 | 6.34 | |
| Firmenschild | ||||
| 866 | 3601119312 | 4.10 | 4.88 | |
| Teilesatz 5 STUECK ORANGE | ||||
| 890 | 3600106031 | 20.42 | 24.30 | |
| Teilesatz 5 STUECK GRAU | ||||
| 890 | 3600106032 | 18.19 | 21.65 | |
| Teilesatz 5 STUECK HELLBLAU | ||||
| 890 | 3600106029 | 18.19 | 21.65 | |
| Teilesatz 5 STUECK HELLGRUEN | ||||
| 890 | 3600106030 | 18.19 | 21.65 | |
| Teilesatz 5 STUECK SCHWARZ | ||||
| 890 | 3600106027 | 18.19 | 21.65 | |
| Teilesatz 5 STUECK ROT | ||||
| 890 | 3600106028 | 15.71 | 18.69 | |
| Teilesatz 5 STUECK WEISS | ||||
| 890 | 3600106033 | 15.71 | 18.69 | |
