Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0602492614 ( ANGLEEXACT50-210 )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

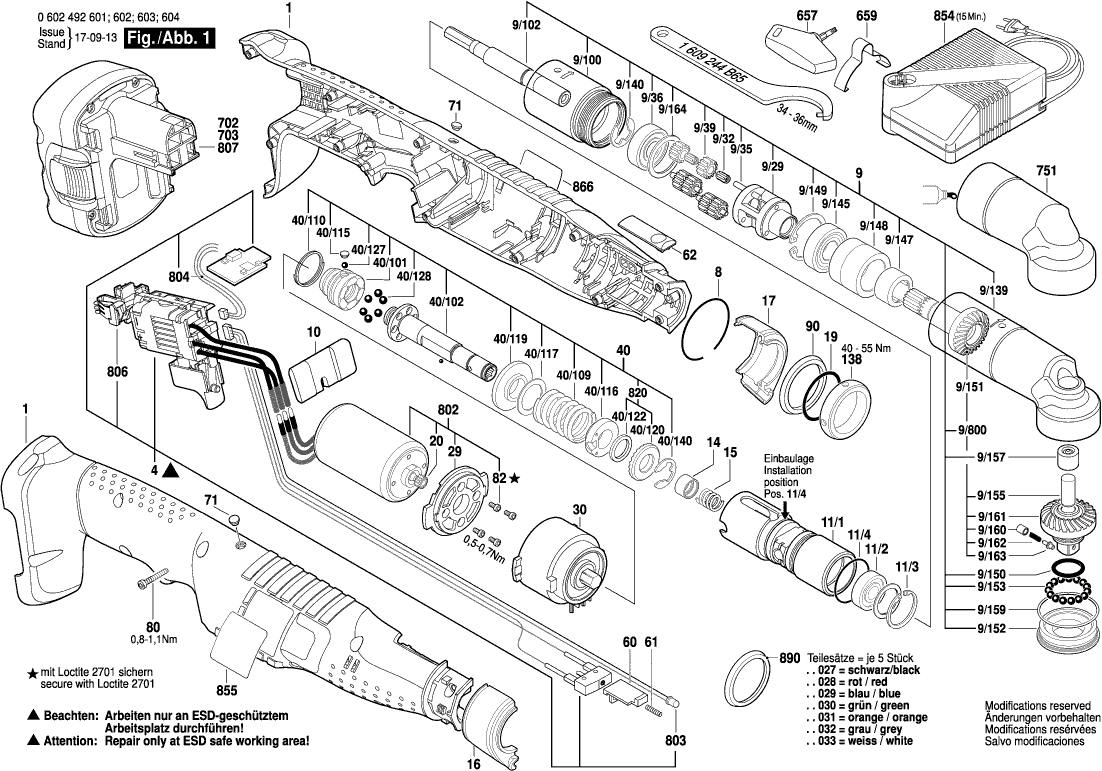

Zeichnungen der Bosch 0602492614 ( ANGLEEXACT50-210 )
Teileliste der Bosch 0602492614 ( ANGLEEXACT50-210 )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Gehäuseschale BLAU | ||||
| 1 | 3609202A34 | 67.98 | 80.90 | |
| El-baugruppe | ||||
| 4 | 3607200114 | 553.26 | 658.38 | |
| Sprengring Ø36,6xØ1,5 | ||||
| 8 | 1614601016 | 2.52 | 3.00 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 9 | 3607020315 | |||
| Gerätegehäuse | ||||
| 9/100 | 3609202A32 | 58.03 | 69.06 | |
| Antriebswelle | ||||
| 9/102 | 3609202A98 | 58.03 | 69.06 | |
| Spindelgehaeuse | ||||
| 9/139 | 3605106093 | 554.97 | 660.41 | |
| Rillenkugellager | ||||
| 9/145 | 3600905015 | 14.94 | 17.78 | |
| Nadelhülse | ||||
| 9/147 | 3600917020 | 12.21 | 14.53 | |
| Abstandshalter | ||||
| 9/148 | 3608874921 | 16.79 | 19.98 | |
| Sicherungsring | ||||
| 9/149 | 2916660011 | 1.49 | 1.77 | |
| O-Ring | ||||
| 9/150 | 1610210116 | 2.86 | 3.40 | |
| Kegelrad | ||||
| 9/151 | 3606333079 | 273.59 | 325.57 | |
| Lagerflansch | ||||
| 9/152 | 3605700190 | 64.67 | 76.96 | |
| Zylinderstift | ||||
| 9/155 | 3603100000 | 6.73 | 8.01 | |
| Nadelhülse INA 8,00x12,00x10,00 | ||||
| 9/157 | 3608874669 | 12.82 | 15.26 | |
| Ausgleichscheibe 0,05 | ||||
| 9/159 | 3608874924 | 14.94 | 17.78 | |
| Ausgleichscheibe 0,1 | ||||
| 9/159 | 3608874923 | 13.13 | 15.62 | |
| Führungshülse | ||||
| 9/160 | 3600320016 | 13.13 | 15.62 | |
| Tellerrad | ||||
| 9/161 | 3606333078 | 396.32 | 471.62 | |
| Druckfeder | ||||
| 9/162 | 1604611004 | 2.86 | 3.40 | |
| Druckbolzen | ||||
| 9/163 | 1603124060 | 5.81 | 6.91 | |
| Sicherungsring | ||||
| 9/164 | 3600118006 | 2.40 | 2.86 | |
| Planetenträger | ||||
| 9/29 | 3606337221 | 173.95 | 207.00 | |
| Nadelkranz INA K3x5x7 | ||||
| 9/32 | 3600913000 | 4.18 | 4.97 | |
| Zylinderstift DIN 6325-3M6x24 | ||||
| 9/35 | 2917530083 | 1.00 | 1.19 | |
| Rillenkugellager | ||||
| 9/36 | 3600905023 | 18.94 | 22.54 | |
| Stirnrad | ||||
| 9/39 | 3606316100 | 18.94 | 22.54 | |
| Kegelradgetriebe | ||||
| 9/800 | 3609202B05 | 495.87 | 590.09 | |
| Schaltschieber | ||||
| 10 | 3601099003 | 2.52 | 3.00 | |
| Winkelflansch | ||||
| 11/1 | 3609202A33 | 114.26 | 135.97 | |
| Kugellager | ||||
| 11/2 | 1900905029 | 18.94 | 22.54 | |
| Sicherungsring | ||||
| 11/3 | 2600119000 | 1.49 | 1.77 | |
| O-Ring | ||||
| 11/4 | 3600210012 | 2.86 | 3.40 | |
| Hülse | ||||
| 14 | 3600423004 | 5.27 | 6.27 | |
| Druckfeder | ||||
| 15 | 3604611037 | 4.58 | 5.45 | |
| Led-Halter | ||||
| 16 | 3605105019 | 9.47 | 11.27 | |
| Led-Halter | ||||
| 17 | 3605105020 | 9.47 | 11.27 | |
| O-Ring 25x2,5 MM | ||||
| 19 | 1900210125 | 7.46 | 8.88 | |
| Ritzel | ||||
| 20 | 3606309061 | 50.23 | 59.77 | |
| Zwischenflansch | ||||
| 29 | 2605719011 | 3.44 | 4.09 | |
| Planetengetriebe | ||||
| 30 | 3607030472 | 71.68 | 85.30 | |
| Bausatz | ||||
| 40 | 3607031567 | 244.89 | 291.42 | |
| Kupplungsteil | ||||
| 40/101 | 3606445043 | 122.80 | 146.13 | |
| Abtriebswelle | ||||
| 40/102 | 3603124023 | 80.26 | 95.51 | |
| Druckfeder BLAU | ||||
| 40/109 | 3604619020 | 5.81 | 6.91 | |
| Sprengring | ||||
| 40/110 | 3600224053 | 1.49 | 1.77 | |
| Verschlussplatte | ||||
| 40/115 | 3601023011 | 2.40 | 2.86 | |
| Einstellring | ||||
| 40/116 | 3600134016 | 61.93 | 73.70 | |
| Unterlegscheibe | ||||
| 40/117 | 1600101023 | 1.49 | 1.77 | |
| Lagerscheibe | ||||
| 40/119 | 3600190036 | 6.54 | 7.78 | |
| Rastscheibe | ||||
| 40/120 | 3603344046 | 33.33 | 39.66 | |
| Rastscheibe | ||||
| 40/120 | 3603344047 | 23.90 | 28.44 | |
| Distanzscheibe | ||||
| 40/122 | 3600101052 | 7.32 | 8.71 | |
| Kugel | ||||
| 40/127 | 1903230006 | 2.08 | 2.48 | |
| Kugel 4,5 MM III DIN 5401-ST | ||||
| 40/128 | 1903230008 | 1.00 | 1.19 | |
| Sicherungsscheibe | ||||
| 40/140 | 2916080012 | 1.49 | 1.77 | |
| Schaltstück | ||||
| 60 | 3601923022 | 4.58 | 5.45 | |
| Druckfeder | ||||
| 61 | 3604611022 | 3.04 | 3.62 | |
| Schieber | ||||
| 62 | 3601923029 | 4.58 | 5.45 | |
| Lichtleiter | ||||
| 71 | 3604460132 | 2.52 | 3.00 | |
| Torx-Linsenschraube | ||||
| 80 | 2603490018 | 1.00 | 1.19 | |
| Torx-Zylinderschraube | ||||
| 82 | 2603414048 | 1.00 | 1.19 | |
| Ring SCHWARZ | ||||
| 90 | 3600106022 | 3.71 | 4.41 | |
| Gewindering | ||||
| 138 | 3603344057 | 37.50 | 44.62 | |
| Schraubendreher | ||||
| 657 | 3607950027 | 14.94 | 17.78 | |
| Aufhängebügel | ||||
| 659 | 3601923024 | 10.90 | 12.97 | |
| Einschub-Akkupaket | ||||
| 702 | 2607335881 | 168.86 | 200.94 | |
| Schutzkappe | ||||
| 751 | 3609202A29 | 11.02 | 13.11 | |
| Gleichstrommotor 14,4V | ||||
| 802 | 3607031632 | 262.05 | 311.84 | |
| Kabelbaum | ||||
| 803 | 3609202B02 | 82.63 | 98.33 | |
| Kabelbaum | ||||
| 804 | 3609202B03 | 15.61 | 18.58 | |
| Kontakthalter | ||||
| 806 | 1609280416 | 8.48 | 10.09 | |
| Einschub-Akkupaket 14,4V,2,4Ah | ||||
| 807 | 2607335655 | 209.26 | 249.02 | |
| Schnell-Lader | ||||
| 854 | 2607224435 | 136.48 | 162.41 | |
| Schnell-Lader | ||||
| 854 | 2607225027 | 136.48 | 162.41 | |
| Schnell-Lader | ||||
| 854 | 2607225029 | 122.80 | 146.13 | |
| Schnell-Lader | ||||
| 854 | 2607225031 | 122.80 | 146.13 | |
| Schnell-Lader | ||||
| 854 | 2607225033 | 122.80 | 146.13 | |
| Schnell-Lader | ||||
| 854 | 2607225039 | 110.30 | 131.26 | |
| Typschild | ||||
| 855 | 16070312BJ | 4.58 | 5.45 | |
| Firmenschild | ||||
| 866 | 3601110522 | 11.02 | 13.11 | |
| Teilesatz 5 STUECK ORANGE | ||||
| 890 | 3600106031 | 23.90 | 28.44 | |
| Teilesatz 5 STUECK GRAU | ||||
| 890 | 3600106032 | 21.30 | 25.35 | |
| Teilesatz 5 STUECK HELLBLAU | ||||
| 890 | 3600106029 | 21.30 | 25.35 | |
| Teilesatz 5 STUECK HELLGRUEN | ||||
| 890 | 3600106030 | 21.30 | 25.35 | |
| Teilesatz 5 STUECK SCHWARZ | ||||
| 890 | 3600106027 | 21.30 | 25.35 | |
| Teilesatz 5 STUECK ROT | ||||
| 890 | 3600106028 | 18.94 | 22.54 | |
| Teilesatz 5 STUECK WEISS | ||||
| 890 | 3600106033 | 18.94 | 22.54 | |
