Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0602490669 (ANGLEEXACT7)'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

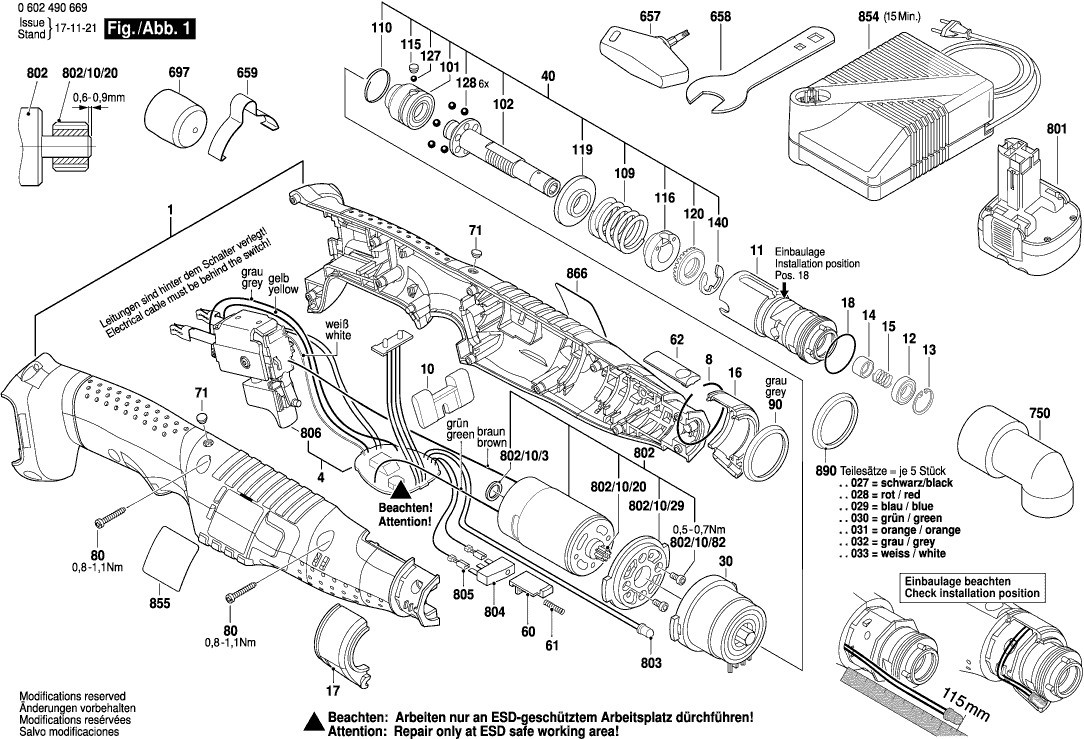

Zeichnungen der Bosch 0602490669 (ANGLEEXACT7)
Teileliste der Bosch 0602490669 (ANGLEEXACT7)
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Gehäuseschale BLAU | ||||
| 1 | 3605105017 | 82.63 | 98.33 | |
| El-baugruppe | ||||
| 4 | 3607200108 | 435.14 | 517.82 | |
| Sprengring Ø36,6xØ1,5 | ||||
| 8 | 1614601016 | 2.52 | 3.00 | |
| Schaltschieber | ||||
| 10 | 3601099003 | 2.52 | 3.00 | |
| Winkelflansch | ||||
| 11 | 3605700165 | 61.93 | 73.70 | |
| Rillenkugellager | ||||
| 12 | 1280905004 | 30.08 | 35.80 | |
| Sicherungsring 16x1 MM, DIN 472 | ||||
| 13 | 2916660003 | 1.32 | 1.57 | |
| Hülse | ||||
| 14 | 3600423004 | 5.27 | 6.27 | |
| Druckfeder | ||||
| 15 | 3604611037 | 4.58 | 5.45 | |
| Led-Halter | ||||
| 16 | 3605105019 | 9.47 | 11.27 | |
| Led-Halter | ||||
| 17 | 3605105020 | 9.47 | 11.27 | |
| O-Ring | ||||
| 18 | 3600210012 | 2.86 | 3.40 | |
| Planetengetriebe | ||||
| 30 | 3607030490 | 52.45 | 62.42 | |
| Bausatz | ||||
| 40 | 3607031568 | 219.55 | 261.26 | |
| Schaltstück | ||||
| 60 | 3601923022 | 4.58 | 5.45 | |
| Druckfeder | ||||
| 61 | 3604611022 | 3.04 | 3.62 | |
| Schieber | ||||
| 62 | 3601923029 | 4.58 | 5.45 | |
| Lichtleiter | ||||
| 71 | 3604460132 | 2.52 | 3.00 | |
| Torx-Linsenschraube | ||||
| 80 | 2603490018 | 1.00 | 1.19 | |
| Ring CREMWEISS | ||||
| 90 | 3600106026 | 4.58 | 5.45 | |
| Kupplungsteil | ||||
| 101 | 3606445043 | 122.80 | 146.13 | |
| Abtriebswelle | ||||
| 102 | 3603124023 | 80.26 | 95.51 | |
| Druckfeder | ||||
| 109 | 3604619003 | 5.81 | 6.91 | |
| Sprengring | ||||
| 110 | 3600224053 | 1.49 | 1.77 | |
| Verschlussplatte | ||||
| 115 | 3601023011 | 2.40 | 2.86 | |
| Einstellring | ||||
| 116 | 3600134014 | 31.42 | 37.39 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 119 | 3600190036 | |||
| Rastscheibe | ||||
| 120 | 3603344047 | 23.90 | 28.44 | |
| Kugel | ||||
| 127 | 1903230006 | 2.08 | 2.48 | |
| Kugel 4,5 MM III DIN 5401-ST | ||||
| 128 | 1903230008 | 1.00 | 1.19 | |
| Sicherungsscheibe | ||||
| 140 | 2916080012 | 1.49 | 1.77 | |
| Schraubendreher | ||||
| 657 | 3607950027 | 14.94 | 17.78 | |
| Einmaulschlüssel | ||||
| 658 | 3601376007 | 9.67 | 11.51 | |
| Aufhängebügel | ||||
| 659 | 3601923024 | 10.90 | 12.97 | |
| Schutzkappe 25,4x25,4 MM LANG | ||||
| 697 | 3608872557 | 2.86 | 3.40 | |
| Schutzkappe | ||||
| 750 | 3605500171 | 11.65 | 13.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 801 | 2607335681 | |||
| Gleichstrommotor 9,6V | ||||
| 802 | 3607031555 | 37.50 | 44.62 | |
| Ritzel | ||||
| 802/10/20 | 3606328018 | 3.71 | 4.41 | |
| Zwischenflansch | ||||
| 802/10/29 | 2605719011 | 3.44 | 4.09 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 802/10/3 | 3600200043 | |||
| Torx-Zylinderschraube | ||||
| 802/10/82 | 2603414048 | 1.00 | 1.19 | |
| Leuchtdiode | ||||
| 803 | 3609202979 | 22.88 | 27.23 | |
| Mikroschalter | ||||
| 804 | 3609202762 | 28.57 | 34.00 | |
| Steckersatz | ||||
| 805 | 3609202766 | 5.96 | 7.09 | |
| Schalter | ||||
| 806 | 3607200083 | 61.93 | 73.70 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 854 | 2607225035 | |||
| Typschild | ||||
| 855 | 16070312AJ | 3.04 | 3.62 | |
| Firmenschild | ||||
| 866 | 3601119329 | 4.58 | 5.45 | |
| Teilesatz 5 STUECK ORANGE | ||||
| 890 | 3600106031 | 23.90 | 28.44 | |
| Teilesatz 5 STUECK GRAU | ||||
| 890 | 3600106032 | 21.30 | 25.35 | |
| Teilesatz 5 STUECK HELLBLAU | ||||
| 890 | 3600106029 | 21.30 | 25.35 | |
| Teilesatz 5 STUECK HELLGRUEN | ||||
| 890 | 3600106030 | 21.30 | 25.35 | |
| Teilesatz 5 STUECK SCHWARZ | ||||
| 890 | 3600106027 | 21.30 | 25.35 | |
| Teilesatz 5 STUECK ROT | ||||
| 890 | 3600106028 | 18.94 | 22.54 | |
| Teilesatz 5 STUECK WEISS | ||||
| 890 | 3600106033 | 18.94 | 22.54 | |
