Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3600H77A01 ( AQUATAK150PRO )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Bosch 3600H77A01 ( AQUATAK150PRO )

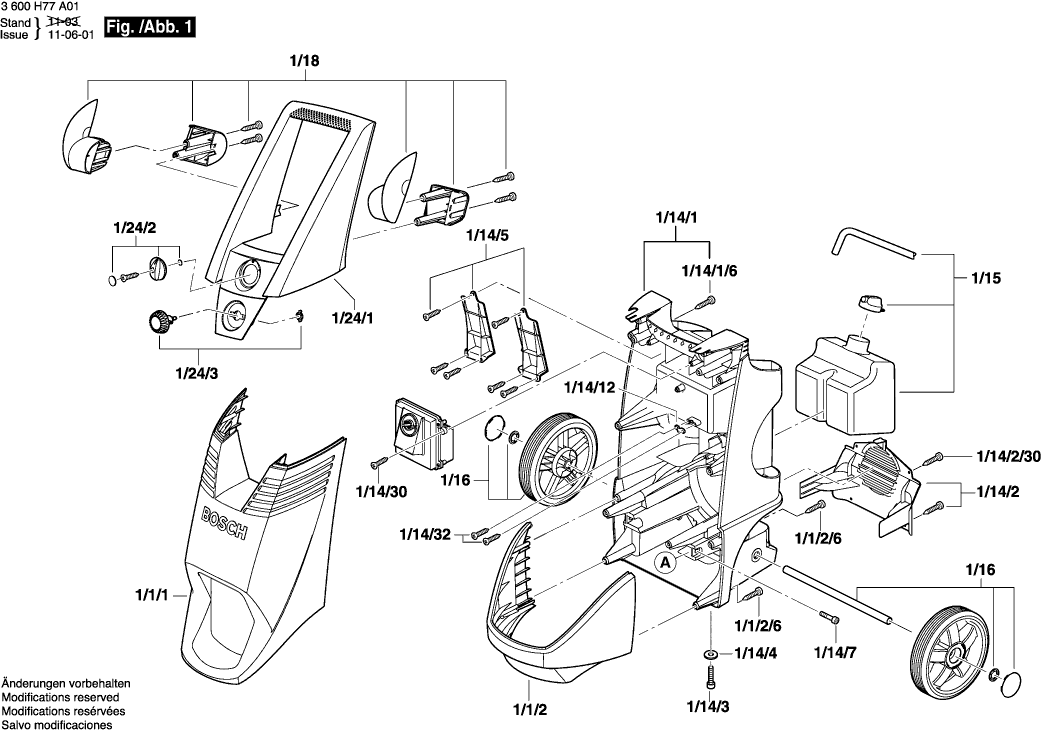

Teilezeichnung 1
Zum Vergrößern anklicken

Teilezeichnung 2
Zum Vergrößern anklicken

Teilezeichnung 3
Zum Vergrößern anklicken

Teilezeichnung 4
Zum Vergrößern anklicken

Teileliste der Bosch 3600H77A01 ( AQUATAK150PRO )

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Abdeckung
1/1/1 F016F03499 36.85 43.85

Gehäuse
1/1/2 F016F03500 33.45 39.81

Schraube
1/1/2/6 F016F03343 1.70 2.02

Teilesatz
1/10 F016F03562 168.86 200.94

Schraube 3,9x16
1/10/103 F016F03026 0.83 0.99

Nicht mehr lieferbar, kein Ersatz
1/10/104 F016F03101

O-Ring 37,82x1,78
1/10/105 F016F03024 0.83 0.99

Gehäuse
1/10/106 F016F03337 2.71 3.22

Netzanschlussleitung
1/10/15 F016F03478 55.25 65.75

Teilesatz
1/11 F016F03076 26.84 31.94

Elektromotor
1/13 F016F03477 388.20 461.96

Schraube M6x20
1/13/112 F016F03009 1.18 1.40

Gehäuse
1/14/1 F016F03511 130.32 155.08

Schraube
1/14/1/6 F016F03343 1.70 2.02

Klemmstück
1/14/12 F016F03035 2.71 3.22

Schraube
1/14/17 F016F03512 0.83 0.99

Gehäuse
1/14/2 F016F03567 9.53 11.34

Schraube
1/14/2/30 F016F03517 1.94 2.31

Schraube
1/14/3 F016F03512 0.83 0.99

Schraube
1/14/30 F016F03517 1.94 2.31

Schraube 4;8x16 ZINC
1/14/32 F016F03034 0.83 0.99

Vorlegscheibe
1/14/4 F016F03513 0.83 0.99

Abdeckung
1/14/5 F016F03568 5.33 6.34

Behälter
1/15 F016F03571 40.61 48.33

Rad
1/16 F016F03520 36.85 43.85

Ventil
1/17 F016F03054 10.73 12.77

Klemmstück
1/18 F016F03569 13.93 16.58

Teilesatz
1/19 F016F03563 29.75 35.40

Schalter 20A
1/19/107 F016F03020 9.53 11.34

Dichtung
1/19/75 F016F03457 20.42 24.30

Steuerkopf
1/2 F016F03430 148.65 176.89

Vorlegscheibe
1/2/12 F016F03482 0.83 0.99

O-Ring 8,73x1,78 MM
1/2/13 F016F03483 0.83 0.99

O-Ring
1/2/15 F016F03484 0.83 0.99

Vorlegscheibe
1/2/16 F016F03485 0.83 0.99

O-Ring 12,42x1,78 MM
1/2/25 F016F03486 0.83 0.99

O-Ring 14,0x1,78 MM
1/2/26 F016F03487 0.83 0.99

Schraube
1/2/3 F016F03433 1.94 2.31

Manometer
1/2/34 F016F03432 26.84 31.94

O-Ring
1/2/65 F016F03431 0.83 0.99

Abdeckung
1/20 F016F03476 8.45 10.06

Druckrohrstutzen
1/21 F016F03441 6.54 7.78

Gehäuse
1/24/1 F016F03501 36.85 43.85

Knopf
1/24/2 F016F03570 1.94 2.31

Stellknopf
1/24/3 F016F03502 12.41 14.77

Ventil
1/5 F016F03011 9.53 11.34

Zylinderkopf
1/6 F016F03435 81.47 96.95

Schraube
1/6/1 F016F03436 1.18 1.40

O-Ring
1/6/49 F016F03437 1.18 1.40

O-Ring 14x22x6 schwarz
1/6/61 F016F03438 5.33 6.34

Anschlussverschraubung
1/7 F016F03014 12.41 14.77

Gehäuse
1/8 F016F03439 81.47 96.95

O-Ring
1/8/53 F016F03564 0.83 0.99

O-Ring
1/8/54 F016F03565 1.18 1.40

O-Ring 80,60x2,62
1/8/57 F016F03016 1.18 1.40

Verschlusskappe
1/8/66 F016F03070 7.58 9.02

Schraube
1/8/67 F016F03440 0.83 0.99

Kugellager
1/9 F016F03017 26.84 31.94

Handgriff
2/1 F016F03544 55.25 65.75

Schlauch
2/11 F016F03543 168.86 200.94

Strahlrohr
2/6 F016F03545 44.82 53.34

Nicht mehr lieferbar, kein Ersatz
2/6/1 F016F03533

Düse
2/8 F016F03546 55.25 65.75
