Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0600898203 ( ARM32-17ACCU )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Bosch 0600898203 ( ARM32-17ACCU )

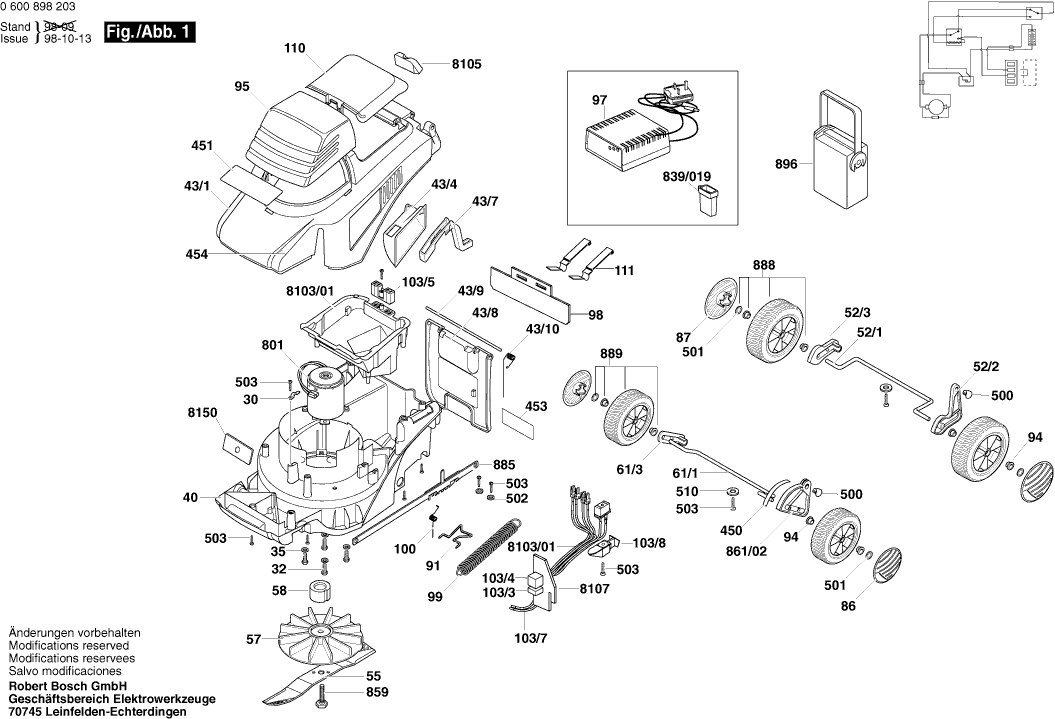

Teilezeichnung 1
Zum Vergrößern anklicken

Teilezeichnung 2
Zum Vergrößern anklicken

Teileliste der Bosch 0600898203 ( ARM32-17ACCU )

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Kabelhalter
30 F016T46305 1.18 1.40

Gewindebolzen M6x25 MM
32 F016L11371 1.94 2.31

Unterlegscheibe 8,5 MM
35 F016L35316 0.83 0.99

Montierschlüssel
39/11 F016L61793 1.94 2.31

Kabelklemme
39/16 F016L59236 0.83 0.99

Gelenkbolzen
39/17 F016L62095 0.83 0.99

Nicht mehr lieferbar, kein Ersatz
39/20 F016L59277

Gehäuse
40 F016L59301 29.75 35.40

Gehäuse GRUEN
43/1 F016L62161 29.75 35.40

Torsionsfeder
43/10 F016L59352 0.83 0.99

Verschlussdeckel
43/4 F016L59186 1.18 1.40

Hebel
43/7 F016L59334 0.83 0.99

Schutzlappen
43/8 F016L59311 4.10 4.88

Spindel
43/9 F016L59353 0.83 0.99

Achse
52/1 F016L59315 4.70 5.59

Hebel
52/2 F016L59324 2.71 3.22

Beilegring
52/3 F016L59373 1.18 1.40

Nicht mehr lieferbar, kein Ersatz
55 F016L59314

Lüfter
57 F016102372 11.88 14.14

Adapter
58 F016L61473 12.41 14.77

Achse
61/1 F016L59315 4.70 5.59

Beilegring
61/3 F016L59325 0.83 0.99

Handgriff
75/1 F016L59351 29.75 35.40

Knopf
75/10 F016T49223 1.94 2.31

Druckfeder
75/11 F016T49226 4.10 4.88

Kabelhalter
75/12 F016T49636 1.18 1.40

Gewindeschneidschraube 4x19 MM
75/14 F016T49429 0.83 0.99

Haftetikett
75/15 F016L59243 2.24 2.67

Endschalter
75/18/02 F016T49627 0.83 0.99

Halterung
75/18/03 F016T49634 1.70 2.02

Zylinderstift
75/18/04 F016T56145 0.83 0.99

Zapfen
75/19 F016L62851 0.83 0.99

Zylinderstift
75/20 F016T56145 0.83 0.99

Nicht mehr lieferbar, kein Ersatz
75/21 F016T49629

Nicht mehr lieferbar, kein Ersatz
75/22 F016T49628

Schalterdeckel
75/4 F016L36449 2.24 2.67

Schaltergehäuse
75/5 F016T49637 5.33 6.34

Klemmstück
75/6 F016T49630 2.24 2.67

Ein/aus-schalter
75/7 F016L59288 2.71 3.22

Stellhebel
75/8 F016L62852 0.83 0.99

Spiralfeder
75/9 F016T49633 1.70 2.02

Auffangbehälter
80 F016102375 81.47 96.95

Auffangbehälter
83 F016L61774 15.71 18.69

Verschlusskappe
86 F016L59159 0.83 0.99

Verschlusskappe
87 F016L59360 2.24 2.67

Gelenkteil
91 F016L61882 4.70 5.59

Lagerbuchse
94 F016L59372 0.83 0.99

Motorhaube GRUEN
95 F016L59318 5.33 6.34

Ladegerät EU 230/12V
97 F016102991 81.47 96.95

Schutzschild
98 F016L61602 5.83 6.94

Feder
99 F016L59327 2.24 2.67

Torsionsfeder
100 F016L61597 0.83 0.99

Leitungsschutzschalter
103/3 F016L61464 5.83 6.94

Relais
103/4 F016102286 5.33 6.34

Steckverbindergehäuse
103/5 F016L61468 0.83 0.99

Verbindungskabel
103/7 F016L62049 9.53 11.34

Stellring
103/8 F016L61796 2.24 2.67

Batteriedeckel
110 F016L59377 7.58 9.02

Blattfeder
111 F016L61609 2.24 2.67

Klebeschild
450 F016L59346 2.71 3.22

Klebeschild
451 F016L62098 2.71 3.22

Hinweisschild ACHTUNG
453 F016L61442 2.71 3.22

Klebeschild
454 F016L61268 2.71 3.22

Haltebolzen
500 F016L61747 0.83 0.99

Sicherungsring
501 F016T46941 1.18 1.40

Unterlegscheibe M5
502 F016T48428 0.83 0.99

Gewindeschneidschraube 4x19 MM
503 F016T49429 0.83 0.99

Unterlegscheibe
510 F016L57338 2.24 2.67

Gleichstrommotor
801 F016L59389 130.32 155.08

Spanngriff
839/018 F016L66136 3.31 3.94

Leitungsschutzschalter
839/37 F016102176 2.71 3.22

Sechskantschraube
859 F016102169 4.70 5.59

Hebel
861/02 F016102101 2.71 3.22

Steuerleiste
875/018 F016102166 10.73 12.77

Verbindungskabel
875/03 F016102170 0.83 0.99

Montagesatz
875/04 F016103136 18.19 21.65

Handgriff
878 F016102211 11.88 14.14

Zeigerhalter
883/01 F016L59370 4.70 5.59

Nicht mehr lieferbar, kein Ersatz
883/02 F016L59150

Gelenkteil
885 F016102106 3.31 3.94

Rad
888 F016102145 8.45 10.06

Rad
889 F016102146 6.54 7.78

Batterie-Set 12V,17Ah
896 F016102152 233.78 278.20

Batterieabdeckkappe
8103/01 F016102270 73.72 87.73

Relais
8103/04 F016102286 5.33 6.34

Leitungsschutzschalter
8105 F016102176 2.71 3.22

Relaisfassung
8107 F016102198 5.33 6.34

Auswuchtstücke
8150 F016102207 6.54 7.78
