Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0600890003 ( ARM36ACCU )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

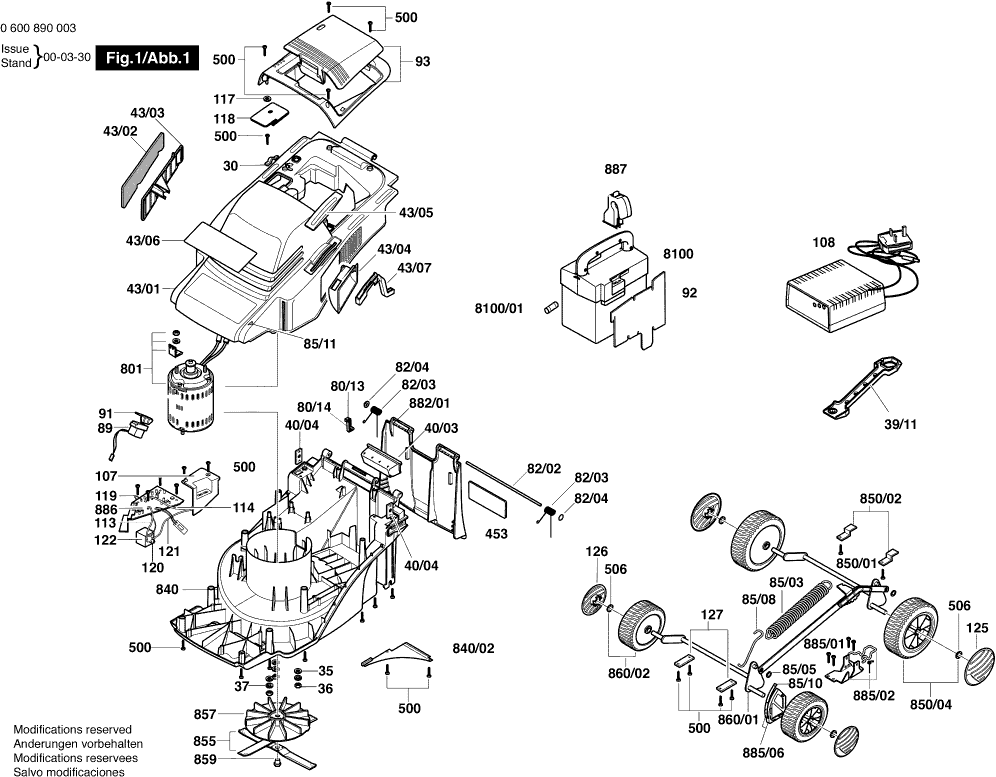

Zeichnungen der Bosch 0600890003 ( ARM36ACCU )
Teileliste der Bosch 0600890003 ( ARM36ACCU )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Kabelhalter | ||||
| 30 | F016T46305 | 1.18 | 1.40 | |
| Unterlegscheibe 8,5 MM | ||||
| 35 | F016T48531 | 1.18 | 1.40 | |
| Mutter M6 | ||||
| 36 | F016L35329 | 1.18 | 1.40 | |
| Unterlegscheibe | ||||
| 37 | F016T48541 | 0.83 | 0.99 | |
| Schlüssel | ||||
| 39/11 | F016T49656 | 2.24 | 2.67 | |
| Verschlussdeckel | ||||
| 40/03 | F016L59225 | 15.71 | 18.69 | |
| Halteblech | ||||
| 40/04 | F016T49664 | 2.71 | 3.22 | |
| Gehäuse | ||||
| 43/01 | F016L59144 | 44.82 | 53.34 | |
| Filter | ||||
| 43/02 | F016L59183 | 1.18 | 1.40 | |
| Halterahmen | ||||
| 43/03 | F016L59182 | 2.24 | 2.67 | |
| Verschlussdeckel | ||||
| 43/04 | F016L59186 | 1.18 | 1.40 | |
| Kreuzgriff | ||||
| 43/05 | F016L59199 | 2.24 | 2.67 | |
| Klebeschild | ||||
| 43/06 | F016L59265 | 2.71 | 3.22 | |
| Hebel | ||||
| 43/07 | F016L59187 | 13.93 | 16.58 | |
| Ein/aus-schalter | ||||
| 75/07 | F016L59288 | 2.71 | 3.22 | |
| Spiralfeder | ||||
| 75/09 | F016T49633 | 1.70 | 2.02 | |
| Druckfeder | ||||
| 75/11 | F016T49226 | 4.10 | 4.88 | |
| Gewindeschneidschraube 4x19 MM | ||||
| 75/14 | F016T49429 | 0.83 | 0.99 | |
| Endschalter | ||||
| 75/18/02 | F016T49627 | 0.83 | 0.99 | |
| Halterung | ||||
| 75/18/03 | F016T49634 | 1.70 | 2.02 | |
| Zylinderstift | ||||
| 75/18/04 | F016T56145 | 0.83 | 0.99 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 75/21 | F016T49629 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 75/22 | F016T49628 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 75/23 | F016L59277 | |||
| Kabelklemme | ||||
| 75/27 | F016L59236 | 0.83 | 0.99 | |
| Verschlusskappe | ||||
| 75/28 | F016T48526 | 0.83 | 0.99 | |
| Seilführung | ||||
| 75/32 | F016L59284 | 3.31 | 3.94 | |
| Auffangbehälter | ||||
| 80/01 | F016L59226 | 33.45 | 39.81 | |
| Auffangbehälter | ||||
| 80/02 | F016L62094 | 36.85 | 43.85 | |
| Schacht | ||||
| 80/03 | F016L59257 | 20.42 | 24.30 | |
| Adapter | ||||
| 80/04 | F016L61808 | 6.54 | 7.78 | |
| Scharnierleiste | ||||
| 80/07 | F016L59190 | 1.94 | 2.31 | |
| Tülle | ||||
| 80/08 | F016L59228 | 1.94 | 2.31 | |
| Klammer | ||||
| 80/09 | F016L59198 | 1.70 | 2.02 | |
| Schraube | ||||
| 80/10 | F016T56363 | 0.83 | 0.99 | |
| Teilesatz | ||||
| 80/11 | F016L37693 | 0.83 | 0.99 | |
| Klammer | ||||
| 80/13 | F016L61768 | 0.83 | 0.99 | |
| Clipverschluss | ||||
| 80/14 | F016L61803 | 0.83 | 0.99 | |
| Rahmen | ||||
| 80/15 | F016L59173 | 12.41 | 14.77 | |
| Scharnierleiste | ||||
| 82/02 | F016L59189 | 1.70 | 2.02 | |
| Torsionsfeder | ||||
| 82/03 | F016L61460 | 3.31 | 3.94 | |
| Kappe | ||||
| 82/04 | F016L36262 | 0.83 | 0.99 | |
| Feder | ||||
| 85/03 | F016L59218 | 6.54 | 7.78 | |
| Sicherungsring | ||||
| 85/05 | F016T46941 | 1.18 | 1.40 | |
| Halteklammer | ||||
| 85/08 | F016L59255 | 4.10 | 4.88 | |
| Klebeschild | ||||
| 85/10 | F016L61267 | 2.71 | 3.22 | |
| Klebeschild | ||||
| 85/11 | F016L61268 | 2.71 | 3.22 | |
| Anzeigegerät | ||||
| 89 | F016L59262 | 15.71 | 18.69 | |
| Gehäusedeckel | ||||
| 91 | F016L59281 | 3.31 | 3.94 | |
| Abschirmblech | ||||
| 92 | F016L61284 | 2.71 | 3.22 | |
| Schutzdeckel | ||||
| 93 | F016L59140 | 9.53 | 11.34 | |
| Haltewinkel | ||||
| 107 | F016L59239 | 4.10 | 4.88 | |
| Ladegerät EU 230/12V | ||||
| 108 | F016102991 | 81.47 | 96.95 | |
| Verbindungskabel | ||||
| 113 | F016L61401 | 0.83 | 0.99 | |
| Verbindungskabel | ||||
| 114 | F016L61400 | 0.83 | 0.99 | |
| Tülle | ||||
| 117 | F016L61832 | 0.83 | 0.99 | |
| Verschlussdeckel | ||||
| 118 | F016L61831 | 1.94 | 2.31 | |
| Verbindungskabel | ||||
| 119 | F016L61804 | 1.70 | 2.02 | |
| Verbindungskabel | ||||
| 120 | F016L61805 | 1.70 | 2.02 | |
| Verbindungskabel | ||||
| 121 | F016L61809 | 1.70 | 2.02 | |
| Relais | ||||
| 122 | F016L61487 | 4.10 | 4.88 | |
| Verschlusskappe | ||||
| 125 | F016L59160 | 2.24 | 2.67 | |
| Verschlusskappe | ||||
| 126 | F016L59159 | 0.83 | 0.99 | |
| Befestigungsplatte | ||||
| 127 | F016T48406 | 1.94 | 2.31 | |
| Hinweisschild | ||||
| 453 | F016L59269 | 2.71 | 3.22 | |
| Schraube | ||||
| 500 | F016T56363 | 0.83 | 0.99 | |
| Sicherungsscheibe | ||||
| 506 | F016T48537 | 1.18 | 1.40 | |
| Gleichstrommotor | ||||
| 801 | F016L59185 | 388.20 | 461.96 | |
| Gehäuse | ||||
| 840 | F016102012 | 130.32 | 155.08 | |
| Verschlussdeckel | ||||
| 840/02 | F016L59147 | 3.31 | 3.94 | |
| Achse | ||||
| 850/01 | F016102121 | 11.88 | 14.14 | |
| Haltearm | ||||
| 850/02 | F016102123 | 0.83 | 0.99 | |
| Rad | ||||
| 850/04 | F016102013 | 12.41 | 14.77 | |
| Mähmesser | ||||
| 855 | F016102014 | 12.41 | 14.77 | |
| Lüfter | ||||
| 857 | F016102297 | 0.83 | 0.99 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 859 | F016102096 | |||
| Achse | ||||
| 860/01 | F016102122 | 10.73 | 12.77 | |
| Rad | ||||
| 860/02 | F016102015 | 12.41 | 14.77 | |
| Handgriff | ||||
| 875/01 | F016102018 | 26.84 | 31.94 | |
| Verbindungskabel | ||||
| 875/03 | F016102035 | 4.10 | 4.88 | |
| Schaltersatz | ||||
| 875/04 | F016102324 | 4.70 | 5.59 | |
| Steuerleiste | ||||
| 875/18 | F016102021 | 11.88 | 14.14 | |
| Handrad | ||||
| 875/25 | F016102095 | 3.31 | 3.94 | |
| Spanngriff | ||||
| 875/26 | F016L66136 | 3.31 | 3.94 | |
| Handgriff | ||||
| 878 | F016102017 | 23.75 | 28.26 | |
| Auffangbehälter | ||||
| 880 | F016102034 | 60.65 | 72.17 | |
| Auffangbehälter | ||||
| 880/01 | F016L59226 | 33.45 | 39.81 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 880/01/20 | F016L59150 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 880/01/21 | F016L59150 | |||
| Schutzlappen | ||||
| 882/01 | F016102016 | 15.71 | 18.69 | |
| Gestänge | ||||
| 885/01 | F016102124 | 6.54 | 7.78 | |
| Grundplatte | ||||
| 885/02 | F016102151 | 9.53 | 11.34 | |
| Anzeigegerät | ||||
| 885/06 | F016102099 | 2.24 | 2.67 | |
| Schaltereinheit | ||||
| 886 | F016102126 | 55.25 | 65.75 | |
| Unterbrecher | ||||
| 887 | F016102127 | 36.85 | 43.85 | |
| Sicherung 40 A | ||||
| 887/1 | F016L61802 | 3.12 | 3.71 | |
| Batterie-Set | ||||
| 8100 | F016102125 | 342.01 | 406.99 | |
| Sicherung | ||||
| 8100/01 | F016102208 | 1.70 | 2.02 | |
