Bosch ART 23-18 LI Zeichnungen und Teile
Genaue Typennummer:
3 600 HA5 C00
3 600 HA5 C00

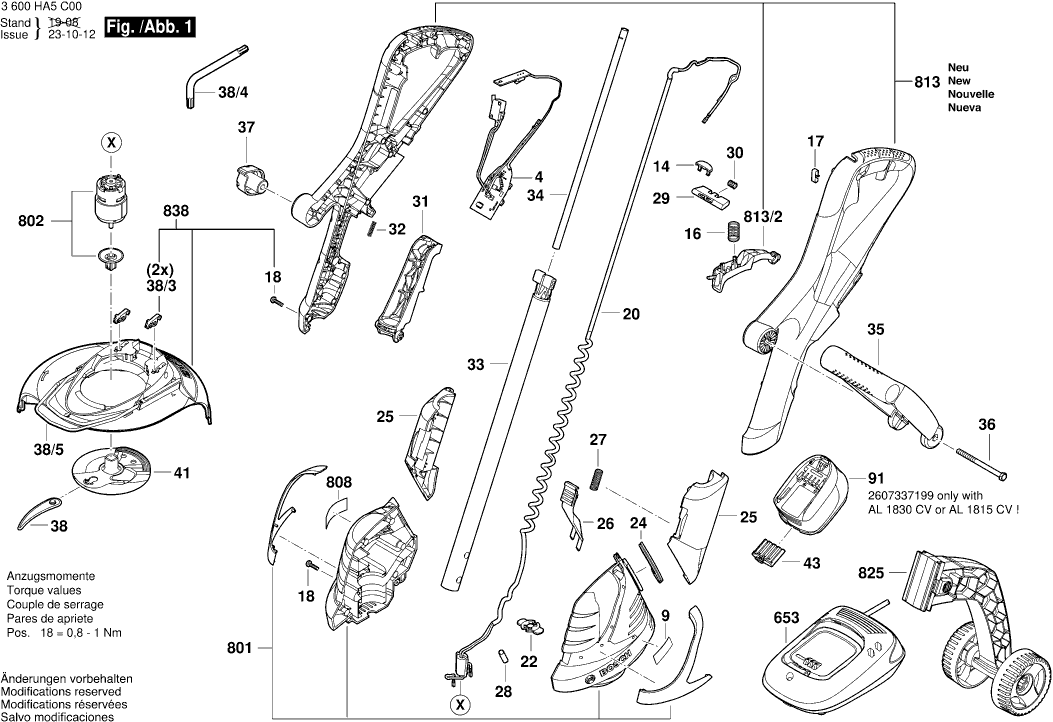

Zeichnungen der BOSCH 3600HA5C00 ( ART23-18LI )
Teileliste der BOSCH 3600HA5C00 ( ART23-18LI )
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| EL-Baugruppe | ||||
| 4 | 2609005924 | EL-Baugruppe | € 44.77 | |
| Firmenschild ART 23-18 LI | ||||
| 9 | 160111C03F | Firmenschild ART 23-18 LI | € 2.38 | |
| Led-Display | ||||
| 14 | 2609005953 | Led-Display | € 1.33 | |
| Feder | ||||
| 16 | 2609005925 | Feder | € 0.99 | |
| Feder | ||||
| 17 | 2609007093 | Feder | € 0.99 | |
| Schraube 4x16 | ||||
| 18 | 2603490022 | Schraube 4x16 | € 0.99 | |
| Verbindungskabel | ||||
| 20 | 1600A011GG | Verbindungskabel | € 13.22 | |
| Montageblech | ||||
| 22 | 2609007436 | Montageblech | € 0.99 | |
| Kontaktierelement | ||||
| 24 | 2609005954 | Kontaktierelement | € 0.99 | |
| Zusatzgehäuse | ||||
| 25 | 1600A00Z7T | Zusatzgehäuse | € 5.06 | |
| Feststelleinheit | ||||
| 26 | 2609006030 | Feststelleinheit | € 0.99 | |
| Feder | ||||
| 27 | 2609005955 | Feder | € 0.99 | |
| Abstandshalter | ||||
| 28 | 2609007609 | Abstandshalter | € 0.99 | |
| Sicherheitsschalter | ||||
| 29 | 2609006040 | Sicherheitsschalter | € 0.99 | |
| Schaltfeder | ||||
| 30 | 2609001975 | Schaltfeder | € 0.99 | |
| Verstellhebel | ||||
| 31 | 2609006034 | Verstellhebel | € 5.95 | |
| Feder | ||||
| 32 | 2609005961 | Feder | € 0.99 | |
| Rohr | ||||
| 33 | 2609007113 | Rohr | € 13.54 | |
| Führungsrohr | ||||
| 34 | 2609006272 | Führungsrohr | € 2.08 | |
| Griff | ||||
| 35 | 2609005974 | Griff | € 4.16 | |
| Bolzen | ||||
| 36 | 2609006298 | Bolzen | € 0.99 | |
| Knopf | ||||
| 37 | 2609005975 | Knopf | € 2.08 | |
| Klinge | ||||
| 38 | 2609007088 | Klinge | € 0.99 | |
| Anstossschutz | ||||
| 40 | 2609006039 | Anstossschutz | € 2.38 | |
| Lamelle | ||||
| 41 | 2609007083 | Lamelle | € 5.95 | |
| Messerhalter | ||||
| 43 | 2609005968 | Messerhalter | € 9.52 | |
| Akku-Paket PBA 18V 1,5Ah W-A | ||||
| 91 | 2607337187 | Akku-Paket PBA 18V 1,5Ah W-A | € 73.83 | |
| Akku-Paket PBA 18V 2,5Ah W-B | ||||
| 91 | 2607337199 | Akku-Paket PBA 18V 2,5Ah W-B | € 99.09 | |
| Akku-Paket PBA 18V 2,0Ah 36Wh LI | ||||
| 91 | 2607337211 | Akku-Paket PBA 18V 2,0Ah 36Wh LI | € 89.67 | |
| Schnell-Lader EU AL 2215 CV 230/14,4-18V, 1h | ||||
| 653 | 2607225471 | Schnell-Lader EU AL 2215 CV 230/14,4-18V, 1h | € 67.28 | |
| Schnell-Lader EU AL 1830 CV 230/14,4-18V 1h | ||||
| 653 | 2607225965 | Schnell-Lader EU AL 1830 CV 230/14,4-18V 1h | € 54.45 | |
| Ladegerät GB AL 1830 CV 230/14,4-18V 1h | ||||
| 653 | 2607225967 | Ladegerät GB AL 1830 CV 230/14,4-18V 1h | € 81.81 | |
| Ladegerät AUS AL 1830 CV 230/14,4-18V 1h | ||||
| 653 | 2607225969 | Ladegerät AUS AL 1830 CV 230/14,4-18V 1h | € 81.81 | |
| Ladegerät UK AL 1815 CV 230/14,4-18V 3h | ||||
| 653 | 2607226079 | Ladegerät UK AL 1815 CV 230/14,4-18V 3h | € 54.45 | |
| Schraubendreher Torx 20 | ||||
| 654 | 1600A004D0 | Schraubendreher Torx 20 | € 5.95 | |
| Gehäuseunterteil | ||||
| 801 | 2609007343 | Gehäuseunterteil | € 13.22 | |
| Gleichstrommotor | ||||
| 802 | 2609007345 | Gleichstrommotor | € 32.59 | |
| Typschild | ||||
| 808 | 2609007350 | Typschild | € 2.38 | |
| Gehäuseoberteil | ||||
| 813 | 1607000CG8 | Gehäuseoberteil | € 19.11 | |
| Auslöser | ||||
| 813/2 | 2609005973 | Auslöser | € 0.99 | |
| Radsatz | ||||
| 825 | 2609007342 | Radsatz | € 10.71 | |
| Schutzhaube | ||||
| 838 | 2609007346 | Schutzhaube | € 12.04 | |
