Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3600HA5E00 ( ART26-18LI )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

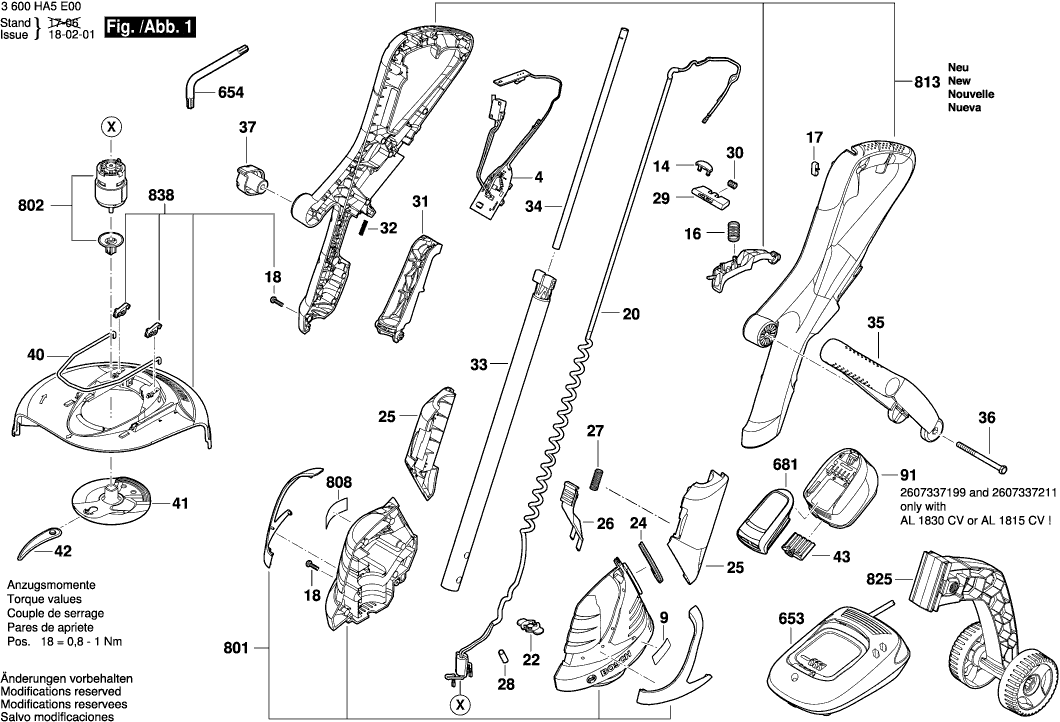

Zeichnungen der Bosch 3600HA5E00 ( ART26-18LI )
Teileliste der Bosch 3600HA5E00 ( ART26-18LI )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| EL-Baugruppe | ||||
| 4 | 2609005924 | 36.85 | 43.85 | |
| Firmenschild ART 26-18 LI | ||||
| 9 | 160111C03G | 1.94 | 2.31 | |
| Led-Display | ||||
| 14 | 2609005953 | 1.18 | 1.40 | |
| Feder | ||||
| 16 | 2609005925 | 0.83 | 0.99 | |
| Feder | ||||
| 17 | 2609007093 | 0.83 | 0.99 | |
| Schraube 4x16 | ||||
| 18 | 2603490022 | 0.83 | 0.99 | |
| Verbindungskabel | ||||
| 20 | 1600A011GG | 11.88 | 14.14 | |
| Montageblech | ||||
| 22 | 2609007436 | 0.83 | 0.99 | |
| Kontaktierelement | ||||
| 24 | 2609005954 | 0.83 | 0.99 | |
| Zusatzgehäuse | ||||
| 25 | 1600A00Z7T | 4.10 | 4.88 | |
| Feststelleinheit | ||||
| 26 | 2609006030 | 0.83 | 0.99 | |
| Feder | ||||
| 27 | 2609005955 | 0.83 | 0.99 | |
| Abstandshalter | ||||
| 28 | 2609007609 | 0.83 | 0.99 | |
| Sicherheitsschalter | ||||
| 29 | 2609006040 | 0.83 | 0.99 | |
| Schaltfeder | ||||
| 30 | 2609001975 | 0.83 | 0.99 | |
| Stellknopf | ||||
| 31 | 2609006034 | 4.70 | 5.59 | |
| Feder | ||||
| 32 | 2609005961 | 0.83 | 0.99 | |
| Rohr | ||||
| 33 | 2609007113 | 10.73 | 12.77 | |
| Führungsrohr | ||||
| 34 | 2609006272 | 1.70 | 2.02 | |
| Griff | ||||
| 35 | 2609005974 | 3.31 | 3.94 | |
| Bolzen | ||||
| 36 | 2609006298 | 0.83 | 0.99 | |
| Knopf | ||||
| 37 | 2609005975 | 1.70 | 2.02 | |
| Anstossschutz | ||||
| 40 | 2609006039 | 1.94 | 2.31 | |
| Lamelle | ||||
| 41 | 2609007084 | 4.70 | 5.59 | |
| Klinge | ||||
| 42 | 2609007089 | 0.83 | 0.99 | |
| Messerhalter | ||||
| 43 | 2609005968 | 7.58 | 9.02 | |
| Akku-Paket PBA 18V 2,5 Ah W-B | ||||
| 91 | 2607337199 | 81.47 | 96.95 | |
| Akku-Paket PBA 18V 2,0 Ah W-B | ||||
| 91 | 2607337211 | 73.72 | 87.73 | |
| Akku-Paket PBA 18V/1,5 Ah W-A | ||||
| 91 | 2607337187 | 57.10 | 67.95 | |
| Batteriepack PBA 18V / 1,5 Ah W-A | ||||
| 91 | 1607A350JM | 55.25 | 65.75 | |
| Ladegerät GB AL 1830 CV 230/14,4-18V 1h | ||||
| 653 | 2607225967 | 67.25 | 80.03 | |
| Ladegerät AUS AL 1830 CV 230/14,4-18V 1h | ||||
| 653 | 2607225969 | 67.25 | 80.03 | |
| Schnell-Lader EU AL 2215 CV 230/14,4-18V, 1h | ||||
| 653 | 2607225471 | 55.25 | 65.75 | |
| Schnell-Lader EU AL 1830 CV 230/14,4-18V 1h | ||||
| 653 | 2607225965 | 44.82 | 53.34 | |
| Ladegerät EU AL 18V-20 230V 2A | ||||
| 653 | 2607226517 | 26.84 | 31.94 | |
| Schraubendreher Torx 20 | ||||
| 654 | 1600A004D0 | 4.70 | 5.59 | |
| Batteriehalter für 14,4/18V | ||||
| 681 | 1600A007ST | 49.56 | 58.98 | |
| Gehäuseunterteil | ||||
| 801 | 2609007344 | 12.41 | 14.77 | |
| Gleichstrommotor | ||||
| 802 | 2609007345 | 26.84 | 31.94 | |
| Typschild | ||||
| 808 | 160111A2NW | 1.94 | 2.31 | |
| Typschild | ||||
| 808 | 2609007354 | 1.84 | 2.19 | |
| Gehäuseoberteil | ||||
| 813 | 1607000CG8 | 15.71 | 18.69 | |
| Radsatz | ||||
| 825 | 2609007342 | 8.45 | 10.06 | |
| Schutzhaube | ||||
| 838 | 2609007347 | 10.73 | 12.77 | |
