Bosch AVR 1100 Zeichnungen und Teile
Genaue Typennummer:
3 600 H8A 100
3 600 H8A 100

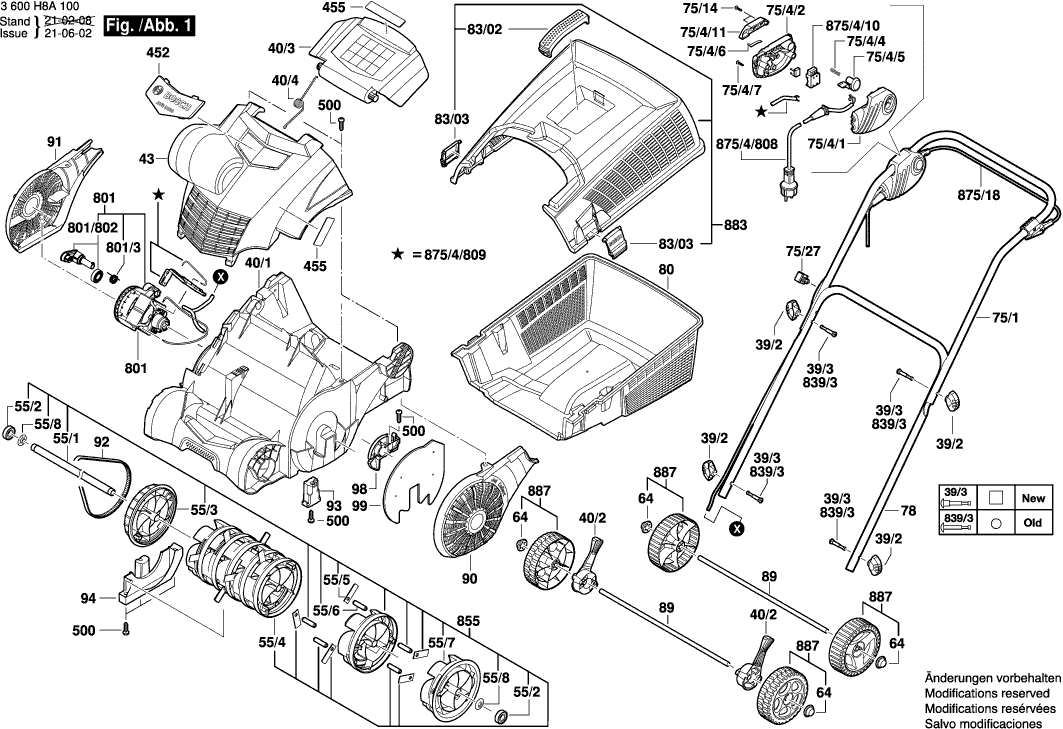

Zeichnungen der BOSCH 3600H8A100 ( AVR1100 )
Teileliste der BOSCH 3600H8A100 ( AVR1100 )
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Spanngriff | ||||
| 39/2 | F016L66136 | Spanngriff | € 4.16 | |
| Nicht mehr lieferbar | ||||
| 39/3 | F016L65389 | Nicht mehr lieferbar | ||
| Chassis | ||||
| 40/1 | F016L67969 | Chassis | € 36.13 | |
| Verstellhebel | ||||
| 40/2 | F016L66356 | Verstellhebel | € 2.38 | |
| Schutzlappen | ||||
| 40/3 | F016L66359 | Schutzlappen | € 13.22 | |
| Feder | ||||
| 40/4 | F016L66363 | Feder | € 2.08 | |
| Motorhaube | ||||
| 43 | F016L66357 | Motorhaube | € 19.11 | |
| Läuferwelle | ||||
| 55/1 | F016L66661 | Läuferwelle | € 15.05 | |
| Lager 6002-2RS | ||||
| 55/2 | F016L67442 | Lager 6002-2RS | € 3.43 | |
| Riemenscheibe | ||||
| 55/3 | F016L66390 | Riemenscheibe | € 10.71 | |
| Messerhalter | ||||
| 55/4 | F016L66386 | Messerhalter | € 13.22 | |
| Messer | ||||
| 55/5 | F016L66388 | Messer | € 2.83 | |
| Spannstift | ||||
| 55/6 | F016L66389 | Spannstift | € 1.33 | |
| Endkappe | ||||
| 55/7 | F016L66387 | Endkappe | € 12.04 | |
| Abschirmblech | ||||
| 55/8 | F016L66613 | Abschirmblech | € 3.43 | |
| Rastkappe 9 MM | ||||
| 64 | F016L66463 | Rastkappe 9 MM | € 2.08 | |
| Handgriff | ||||
| 75/1 | F016L66351 | Handgriff | € 22.12 | |
| Gewindeschneidschraube 4x19 MM | ||||
| 75/14 | F016T49429 | Gewindeschneidschraube 4x19 MM | € 0.99 | |
| Leitungshalter | ||||
| 75/27 | F016L90575 | Leitungshalter | € 1.33 | |
| Schaltergehäuse | ||||
| 75/4/1 | F016L66234 | Schaltergehäuse | € 3.43 | |
| Klemmstück | ||||
| 75/4/11 | F016L66236 | Klemmstück | € 1.33 | |
| Schaltergehäuse | ||||
| 75/4/2 | F016L66235 | Schaltergehäuse | € 3.43 | |
| Druckfeder | ||||
| 75/4/4 | F016L66240 | Druckfeder | € 0.99 | |
| Blattfeder | ||||
| 75/4/5 | F016L66416 | Blattfeder | € 1.33 | |
| Druckknopf | ||||
| 75/4/6 | F016L66237 | Druckknopf | € 2.38 | |
| Gewindeschneidschraube 4x19 MM | ||||
| 75/4/7 | F016T49429 | Gewindeschneidschraube 4x19 MM | € 0.99 | |
| Untergriff | ||||
| 78 | F016L66398 | Untergriff | € 13.54 | |
| Fangkorb | ||||
| 80 | F016L66353 | Fangkorb | € 22.12 | |
| Handgriff SCHWARZ | ||||
| 83/02 | F016L66441 | Handgriff SCHWARZ | € 5.06 | |
| Klinke | ||||
| 83/03 | F016L66361 | Klinke | € 2.08 | |
| Achse 9 MM | ||||
| 89 | F016L66365 | Achse 9 MM | € 8.19 | |
| Ziergitter L/H | ||||
| 90 | F016L66358 | Ziergitter L/H | € 9.52 | |
| Ziergitter R/H | ||||
| 91 | F016L66360 | Ziergitter R/H | € 9.52 | |
| Antriebsriemen | ||||
| 92 | F016L66343 | Antriebsriemen | € 13.54 | |
| Lagerbügel | ||||
| 93 | F016L66376 | Lagerbügel | € 2.38 | |
| Lagerbügel | ||||
| 94 | F016L66375 | Lagerbügel | € 1.33 | |
| Klemmstück | ||||
| 98 | F016L66342 | Klemmstück | € 3.43 | |
| Luftfilter | ||||
| 99 | F016L66749 | Luftfilter | € 4.16 | |
| Firmenzeichen | ||||
| 452 | F016L66212 | Firmenzeichen | € 7.28 | |
| Klebeschild | ||||
| 455 | F016L66401 | Klebeschild | € 2.38 | |
| Gewindeschneidschraube 4x19 MM | ||||
| 500 | F016T49429 | Gewindeschneidschraube 4x19 MM | € 0.99 | |
| Elektromotor | ||||
| 801 | F016104192 | Elektromotor | € 124.09 | |
| Feder | ||||
| 801/3 | F016L66344 | Feder | € 0.99 | |
| Spannarm | ||||
| 801/802 | F016104000 | Spannarm | € 6.69 | |
| Bolzen M6x50 | ||||
| 839/3 | F016L59277 | Bolzen M6x50 | € 4.16 | |
| Bohrfräser | ||||
| 855 | F016104190 | Bohrfräser | € 99.09 | |
| Steuerleiste | ||||
| 875/18 | F016103913 | Steuerleiste | € 15.05 | |
| Ein/Aus-Schalter | ||||
| 875/4/10 | F016103607 | Ein/Aus-Schalter | € 4.64 | |
| Netzanschlussleitung EU | ||||
| 875/4/808 | F016104086 | Netzanschlussleitung EU | € 19.11 | |
| Verbindungkabel | ||||
| 875/4/809 | F016105348 | Verbindungkabel | € 28.80 | |
| Deckel | ||||
| 883 | F016103912 | Deckel | € 22.12 | |
| Nicht mehr lieferbar | ||||
| 884 | F016104025 | Nicht mehr lieferbar | ||
| Rad | ||||
| 887 | F016103908 | Rad | € 8.19 | |
