Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3600HB9A01 ( CITYMOWER18 )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

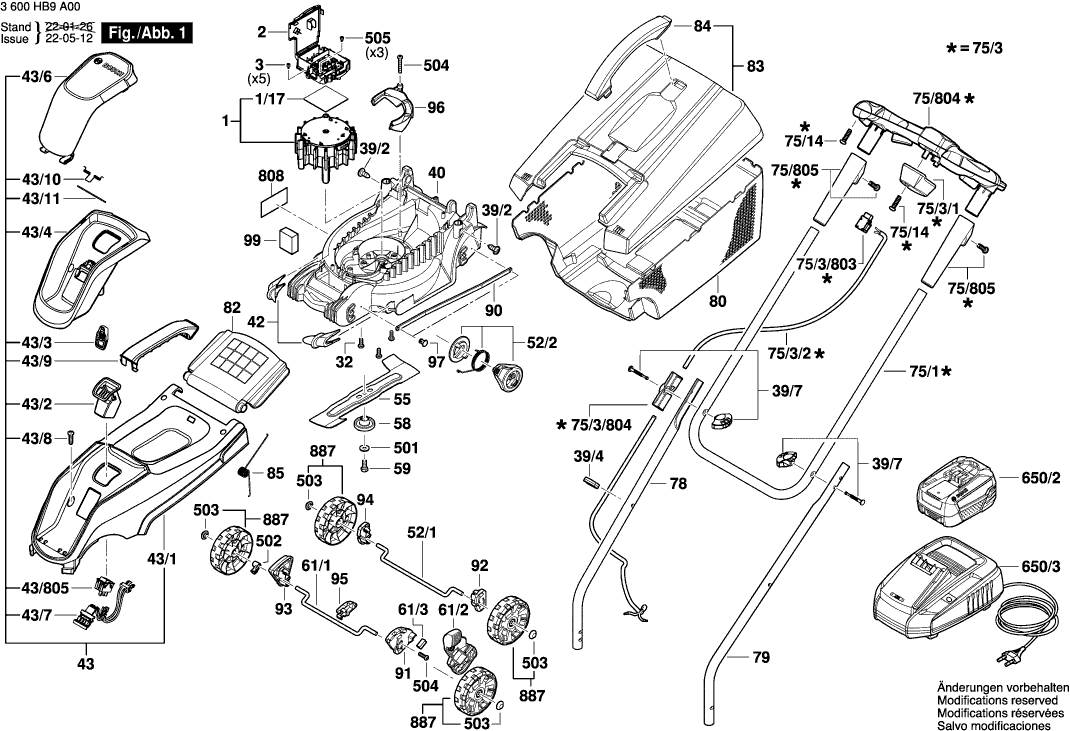

Zeichnungen der Bosch 3600HB9A01 ( CITYMOWER18 )
Teileliste der Bosch 3600HB9A01 ( CITYMOWER18 )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Gleichstrommotor | ||||
| 1 | 160702267Y | 101.94 | 121.31 | |
| Wärmeleitfolie | ||||
| 1/17 | 1600A01Z1R | 6.54 | 7.78 | |
| Elektronikmodul | ||||
| 2 | 16072335JD | 81.47 | 96.95 | |
| SCHRAUBE M4X35 | ||||
| 3 | 160343003T | 0.83 | 0.99 | |
| Schraube | ||||
| 32 | F016L66162 | 0.83 | 0.99 | |
| Schraube M5x8 Csk Hd. | ||||
| 39/2 | F016L36542 | 1.94 | 2.31 | |
| Leitungshalter ROTAK II | ||||
| 39/4 | F016L66895 | 0.83 | 0.99 | |
| Spanngriff | ||||
| 39/7 | F016L66155 | 1.70 | 2.02 | |
| Mähergehäuse SCHWARZ | ||||
| 40 | F016L66678 | 15.71 | 18.69 | |
| Kamm | ||||
| 42 | 1600A028FR | 5.33 | 6.34 | |
| Motorhaube | ||||
| 43 | 1600A028X5 | 67.25 | 80.03 | |
| Motorhaube | ||||
| 43/1 | 1600A027RC | 12.41 | 14.77 | |
| HALTEDORN | ||||
| 43/10 | 1600A01U7F | 0.83 | 0.99 | |
| Drehfeder | ||||
| 43/11 | 1600A01U7E | 1.18 | 1.40 | |
| Schaltergehäuse | ||||
| 43/2 | 1600A01LD4 | 3.31 | 3.94 | |
| SCHLUESSEL | ||||
| 43/3 | 1600A027RD | 1.18 | 1.40 | |
| Batterieträger | ||||
| 43/4 | 1600A01D9H | 13.93 | 16.58 | |
| Batterieabdeckung | ||||
| 43/6 | 1600A028UA | 13.93 | 16.58 | |
| Kabelbaum | ||||
| 43/7 | 1600A01LX1 | 9.53 | 11.34 | |
| Flachkopfschraube | ||||
| 43/8 | 1618C00426 | 0.83 | 0.99 | |
| Schalter | ||||
| 43/805 | F016104250 | 6.54 | 7.78 | |
| Traggriff | ||||
| 43/9 | 1600A01D9D | 9.53 | 11.34 | |
| Achse | ||||
| 52/1 | F016L68031 | 2.24 | 2.67 | |
| Hebel | ||||
| 52/2 | F016L68050 | 5.33 | 6.34 | |
| Mähmesser | ||||
| 55 | 1600A025F8 | 10.73 | 12.77 | |
| Zwischenscheibe | ||||
| 58 | F016L68024 | 4.10 | 4.88 | |
| Sechskantschraube | ||||
| 59 | 160343508F | 0.83 | 0.99 | |
| Achse | ||||
| 61/1 | F016L68029 | 1.94 | 2.31 | |
| Hebel | ||||
| 61/2 | F016L68012 | 2.24 | 2.67 | |
| Feder | ||||
| 61/3 | F016L68027 | 1.94 | 2.31 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 75/1 | F016L68054 | |||
| Gewindeschneidschraube 4x19 MM | ||||
| 75/14 | F016T49429 | 0.83 | 0.99 | |
| Verdrahtungseinheit | ||||
| 75/3 | F016L90849 | 13.93 | 16.58 | |
| Steckverbindergehäuse | ||||
| 75/3/1 | F016L67218 | 4.10 | 4.88 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 75/3/2 | F016L90847 | |||
| Schaltersatz | ||||
| 75/3/803 | F016104163 | 11.88 | 14.14 | |
| Seilführung | ||||
| 75/3/804 | F016104213 | 6.54 | 7.78 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 75/804 | F016105287 | |||
| Hülse | ||||
| 75/805 | F016104361 | 3.31 | 3.94 | |
| Griffstange SCHWARZ | ||||
| 78 | F016L66682 | 6.54 | 7.78 | |
| Griffstange SCHWARZ | ||||
| 79 | F016L66655 | 6.54 | 7.78 | |
| Fangkorb Unterteil | ||||
| 80 | F016L66683 | 11.88 | 14.14 | |
| Schutzlappen | ||||
| 82 | 1600A027RE | 3.31 | 3.94 | |
| Fangkorb Oberteil | ||||
| 83 | 1600A027RF | 7.58 | 9.02 | |
| Traggriff | ||||
| 84 | F016L66685 | 2.24 | 2.67 | |
| Schließfeder | ||||
| 85 | F016L66687 | 1.18 | 1.40 | |
| Gelenkteil | ||||
| 90 | F016L68025 | 5.83 | 6.94 | |
| Einsatz | ||||
| 91 | F016L68007 | 1.18 | 1.40 | |
| Einsatz | ||||
| 92 | F016L68008 | 1.18 | 1.40 | |
| Einsatz | ||||
| 93 | F016L68009 | 1.18 | 1.40 | |
| Einsatz | ||||
| 94 | F016L68010 | 1.18 | 1.40 | |
| Einsatz | ||||
| 95 | F016L68011 | 1.18 | 1.40 | |
| Ziergitter | ||||
| 96 | F016L68018 | 1.18 | 1.40 | |
| Geräteclip | ||||
| 97 | F016L68014 | 1.18 | 1.40 | |
| Auswuchtstücke | ||||
| 99 | F016L68034 | 6.54 | 7.78 | |
| Unterlegscheibe Ø8,15 MM | ||||
| 501 | F016T40590 | 1.18 | 1.40 | |
| Beilegring Ø8,15 MM | ||||
| 502 | F016L68015 | 0.83 | 0.99 | |
| Sicherungskappe Ø8 MM SCHWARZ | ||||
| 503 | F016T48990 | 0.83 | 0.99 | |
| Torx-Flanschschraube | ||||
| 504 | F016L68124 | 0.83 | 0.99 | |
| Gewindefurchschraube M4x8 | ||||
| 505 | 2603410048 | 1.18 | 1.40 | |
| Akku-Paket PBA 18V 6,0Ah W-C | ||||
| 650/2 | 1607A3501Y | 130.32 | 155.08 | |
| Akku-Paket PBA 18V 5,0Ah W-C | ||||
| 650/2 | 1607A350FE | 113.29 | 134.82 | |
| Ladegerät GB AL 1830 CV 230/14,4-18V 1h | ||||
| 650/3 | 2607225967 | 67.25 | 80.03 | |
| Schnell-Lader EU AL 1830 CV 230/14,4-18V 1h | ||||
| 650/3 | 2607225965 | 44.82 | 53.34 | |
| Typschild | ||||
| 808 | 160111A8XM | 1.94 | 2.31 | |
| Rad | ||||
| 887 | F016104220 | 8.45 | 10.06 | |
