Bosch CSB 500 RE Zeichnungen und Teile
Genaue Typennummer:
0 603 167 303
0 603 167 303

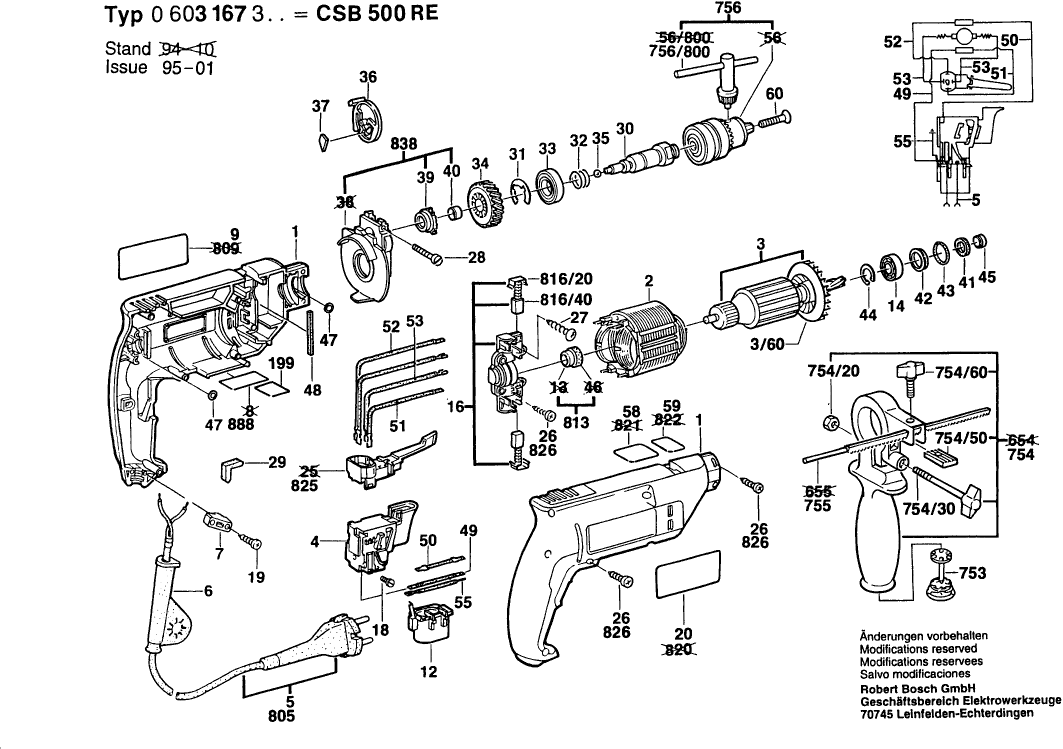

Zeichnungen der BOSCH 0603167303 ( CSB500RE )
Teileliste der BOSCH 0603167303 ( CSB500RE )
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Nicht mehr lieferbar | ||||
| 1 | 2605104254 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 2 | 2604220562 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 3 | 2604011076 | Nicht mehr lieferbar | ||
| Lüfter | ||||
| 3/60 | 2606610029 | Lüfter | € 2.38 | |
| Nicht mehr lieferbar | ||||
| 4 | 2607200209 | Nicht mehr lieferbar | ||
| Tülle Ø6,9 MM | ||||
| 6 | 2600707059 | Tülle Ø6,9 MM | € 2.38 | |
| Tülle Ø11,6-Ø12,5x84 MM | ||||
| 6 | 2600707060 | Tülle Ø11,6-Ø12,5x84 MM | € 2.08 | |
| Tülle Ø8,8 MM | ||||
| 6 | 2600707061 | Tülle Ø8,8 MM | € 1.33 | |
| Leitungshalter | ||||
| 7 | 2601035001 | Leitungshalter | € 1.33 | |
| Nicht mehr lieferbar | ||||
| 9 | 2601110571 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 9 | 2601110958 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 12 | 2607329114 | Nicht mehr lieferbar | ||
| Rillenkugellager 9x24x7 | ||||
| 14 | 2600905039 | Rillenkugellager 9x24x7 | € 12.04 | |
| Bürstenplatte | ||||
| 16 | 2604337122 | Bürstenplatte | € 24.87 | |
| Bürstenplatte | ||||
| 16 | 2605807060 | Bürstenplatte | € 13.54 | |
| Zylinderschraube M3x6,5-4.8 | ||||
| 18 | 2603410001 | Zylinderschraube M3x6,5-4.8 | € 1.33 | |
| Nicht mehr lieferbar | ||||
| 19 | 2910611019 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 20 | 2601118668 | Nicht mehr lieferbar | ||
| Torx-Linsenschraube 3x18 | ||||
| 27 | 2603490018 | Torx-Linsenschraube 3x18 | € 0.99 | |
| Zylinderschraube DIN 84-BM4x30-8.8 | ||||
| 28 | 2910021134 | Zylinderschraube DIN 84-BM4x30-8.8 | € 1.33 | |
| Dämmplatte | ||||
| 29 | 2601022000 | Dämmplatte | € 1.33 | |
| Nicht mehr lieferbar | ||||
| 30 | 2606135034 | Nicht mehr lieferbar | ||
| Sicherungsscheibe 0,6 MM | ||||
| 31 | 2600118001 | Sicherungsscheibe 0,6 MM | € 1.33 | |
| Sicherungsscheibe 0,8 MM | ||||
| 31 | 2600118002 | Sicherungsscheibe 0,8 MM | € 1.33 | |
| Druckfeder | ||||
| 32 | 2604617000 | Druckfeder | € 2.38 | |
| Rillenkugellager 15x32x9 | ||||
| 33 | 1900905122 | Rillenkugellager 15x32x9 | € 9.52 | |
| Nicht mehr lieferbar | ||||
| 34 | 2606320051 | Nicht mehr lieferbar | ||
| Kugel DIN 5401-5,5MM-III-ST | ||||
| 35 | 1903230010 | Kugel DIN 5401-5,5MM-III-ST | € 0.99 | |
| Schaltscheibe SCHWARZ | ||||
| 36 | 2601990001 | Schaltscheibe SCHWARZ | € 1.33 | |
| Druckplatte | ||||
| 37 | 2601074003 | Druckplatte | € 1.33 | |
| Nicht mehr lieferbar | ||||
| 39 | 2606490056 | Nicht mehr lieferbar | ||
| Nadellager Ø8x8 MM | ||||
| 40 | 2600917003 | Nadellager Ø8x8 MM | € 2.83 | |
| Nicht mehr lieferbar | ||||
| 41 | 2600108000 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 42 | 2600500014 | Nicht mehr lieferbar | ||
| O-Ring 18x3 MM | ||||
| 43 | 1900210117 | O-Ring 18x3 MM | € 3.43 | |
| Sicherungsring DIN 472-24x1,2 MM | ||||
| 44 | 2916660008 | Sicherungsring DIN 472-24x1,2 MM | € 2.08 | |
| Steckhülse | ||||
| 45 | 2600400008 | Steckhülse | € 1.33 | |
| Nicht mehr lieferbar | ||||
| 47 | 2600210036 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 48 | 2601005011 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 49 | 2604448060 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 50 | 2604448045 | Nicht mehr lieferbar | ||
| Verbindungsleitung L=88 MM WEISS | ||||
| 51 | 2604448034 | Verbindungsleitung L=88 MM WEISS | € 1.33 | |
| Verbindungsleitung L=103 MM BLAU | ||||
| 52 | 2604448132 | Verbindungsleitung L=103 MM BLAU | € 1.33 | |
| Verbindungskabel L=73 MM WEISS | ||||
| 53 | 2604448115 | Verbindungskabel L=73 MM WEISS | € 1.33 | |
| Nicht mehr lieferbar | ||||
| 55 | 2604448170 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 58 | 2601110579 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 59 | 2601110580 | Nicht mehr lieferbar | ||
| Senkschraube M6x27 LINKSGEWINDE | ||||
| 60 | 2603421226 | Senkschraube M6x27 LINKSGEWINDE | € 1.33 | |
| Nicht mehr lieferbar | ||||
| 199 | 1601110265 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 753 | 2607000122 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 754 | 1612025031 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 754/20 | 2915011007 | Nicht mehr lieferbar | ||
| Flügelschraube M6x(15)55 | ||||
| 754/30 | 1613480007 | Flügelschraube M6x(15)55 | € 1.33 | |
| Nicht mehr lieferbar | ||||
| 754/50 | 2608040014 | Nicht mehr lieferbar | ||
| Flügelschraube M6x20 MM | ||||
| 754/60 | 1613480008 | Flügelschraube M6x20 MM | € 1.33 | |
| Nicht mehr lieferbar | ||||
| 755 | 1613001005 | Nicht mehr lieferbar | ||
| Bohrfutter Ø1,5-13 MM, 1/2" | ||||
| 756 | 1608571069 | Bohrfutter Ø1,5-13 MM, 1/2" | € 24.87 | |
| Bohrfutterschlüssel SG2 | ||||
| 756/800 | 2607950007 | Bohrfutterschlüssel SG2 | € 6.69 | |
| Netzanschlussleitung EU 230V 4,15m 2 x 1,0mm H05 | ||||
| 805 | 1607000386 | Netzanschlussleitung EU 230V 4,15m 2 x 1,0mm H05 | € 19.11 | |
| Nicht mehr lieferbar | ||||
| 813 | 2600917902 | Nicht mehr lieferbar | ||
| Rastkappe | ||||
| 816/20 | 2601322013 | Rastkappe | € 1.33 | |
| Kohlebürstensatz | ||||
| 816/40 | 2604321905 | Kohlebürstensatz | € 14.23 | |
| Umschalter | ||||
| 825 | 2607200231 | Umschalter | € 15.05 | |
| Blechschraube DIN 7981-3,9x19-C-Z-ST | ||||
| 826 | 2912401020 | Blechschraube DIN 7981-3,9x19-C-Z-ST | € 0.99 | |
| Nicht mehr lieferbar | ||||
| 838 | 2605807915 | Nicht mehr lieferbar | ||
| Typschild | ||||
| 888 | 160111A3H3 | Typschild | € 2.38 | |
