Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0603169808 ( CSB550RP )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Bosch 0603169808 ( CSB550RP )

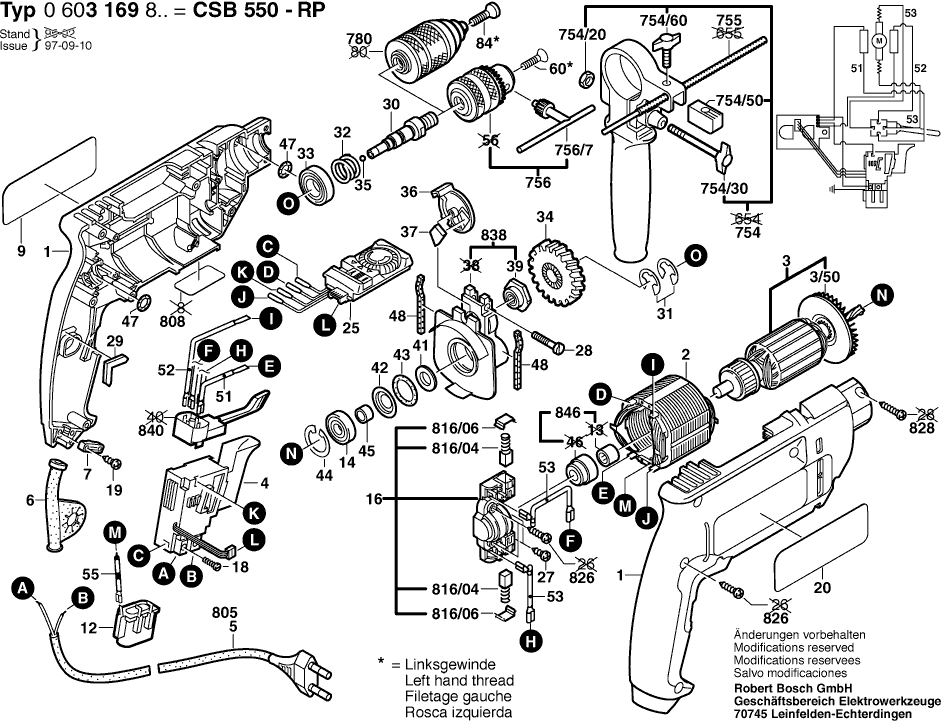

Teilezeichnung 1
Zum Vergrößern anklicken

Teileliste der Bosch 0603169808 ( CSB550RP )

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Gehäuseschale GRUEN
1 2605104476 18.19 21.65

Nicht mehr lieferbar, kein Ersatz
2 2604220562

Nicht mehr lieferbar, kein Ersatz
3 2604011076

Lüfter
3/50 2606610029 1.94 2.31

Ein/Aus-Schalter
4 2607200336 18.19 21.65

Tülle Ø6,9 MM
6 2600707059 2.24 2.67

Leitungshalter
7 2601035001 1.18 1.40

Firmenschild SONNENSEITE
9 2601118667 2.24 2.67

Nicht mehr lieferbar, kein Ersatz
12 2607329114

Rillenkugellager 9x24x7
14 2600905039 9.53 11.34

Nicht mehr lieferbar, kein Ersatz
16 2605807060

Zylinderschraube M3x6,5-4.8
18 2603410001 1.18 1.40

Blechschraube DIN 7981-ST3,9x16-C-H
19 2910611019 2.24 2.67

Hinweisschild SCHATTENSEITE
20 2601118668 2.24 2.67

Drehzahlregler
25 2607230053 49.56 58.98

Torx-Linsenschraube 3x18
27 2603490018 0.83 0.99

Nicht mehr lieferbar, kein Ersatz
29 2601022000

Bohrspindel 1/2",M6 LINKSGEWINDE
30 2606135034 10.73 12.77

Sicherungsscheibe 0,3 MM
31 2600118006 1.70 2.02

Sicherungsscheibe 1,2 MM
31 2600118007 1.18 1.40

Sicherungsscheibe 0,6 MM
31 2600118001 0.83 0.99

Druckfeder
32 2604617000 1.94 2.31

Rillenkugellager 15x32x9
33 1900905122 7.58 9.02

Stirnrad Z=37
34 2606320051 9.53 11.34

Kugel DIN 5401-5,5MM-III-ST
35 1903230010 0.83 0.99

Nicht mehr lieferbar, kein Ersatz
36 2601990001

Druckplatte
37 2601074003 0.83 0.99

Nicht mehr lieferbar, kein Ersatz
39 2606490056

Filzring
41 2600108000 1.18 1.40

Tellerscheibe
42 2600500014 1.18 1.40

O-Ring 18x3 MM
43 1900210117 2.71 3.22

Sicherungsring DIN 472-24x1,2 MM
44 2916660008 1.70 2.02

Steckhülse
45 2600400008 1.18 1.40

O-Ring 5,0x1,75 MM
47 2600210036 1.18 1.40

Filzstreifen
48 2601005011 1.70 2.02

Verbindungsleitung L=88 MM WEISS
51 2604448034 1.18 1.40

Verbindungsleitung L=103 MM BLAU
52 2604448132 0.83 0.99

Verbindungskabel L=73 MM WEISS
53 2604448115 0.83 0.99

Erdleitung
55 2604448103 0.83 0.99

Senkschraube M6x27 LINKSGEWINDE
60 2603421226 1.18 1.40

Zusatzhandgriff Ø43 MM SCHWARZ
754 1612025031 9.53 11.34

Zusatzhandgriff M10
754 1619PB4323 7.58 9.02

Sechskantmutter
754/20 2915011007 0.83 0.99

Flügelschraube M6x(15)55
754/30 1613480007 1.18 1.40

Spannplatte M6
754/50 2608040014 2.24 2.67

Flügelschraube M6x20 MM
754/60 1613480008 1.18 1.40

Nicht mehr lieferbar, kein Ersatz
755 1613001005

Bohrfutter Ø1,5-13 MM, 1/2"
756 1608571069 20.42 24.30

Bohrfutterschlüssel SG2
756/7 2607950007 5.33 6.34

Netzanschlussleitung EU 230V 4,15m 2 x 1,0mm H05
805 1607000386 15.71 18.69

Typschild
808 2601119003 2.71 3.22

Kohlebürstensatz
816/04 2604321905 8.45 10.06

Rastkappe
816/06 2601322013 1.18 1.40

Rastkappe
816/06 2601329051 1.18 1.40

Blechschraube DIN 7981-3,9x19-C-Z-ST
826 2912401020 0.83 0.99

Zylinderschraube DIN 84-BM4x30-8.8
828 2910021134 1.18 1.40

Lagerbrücke
838 2605807915 15.71 18.69

Umschalter
840 2607200231 12.41 14.77

Nicht mehr lieferbar, kein Ersatz
846 2600917902
