Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0603168703 ( CSB620IP )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

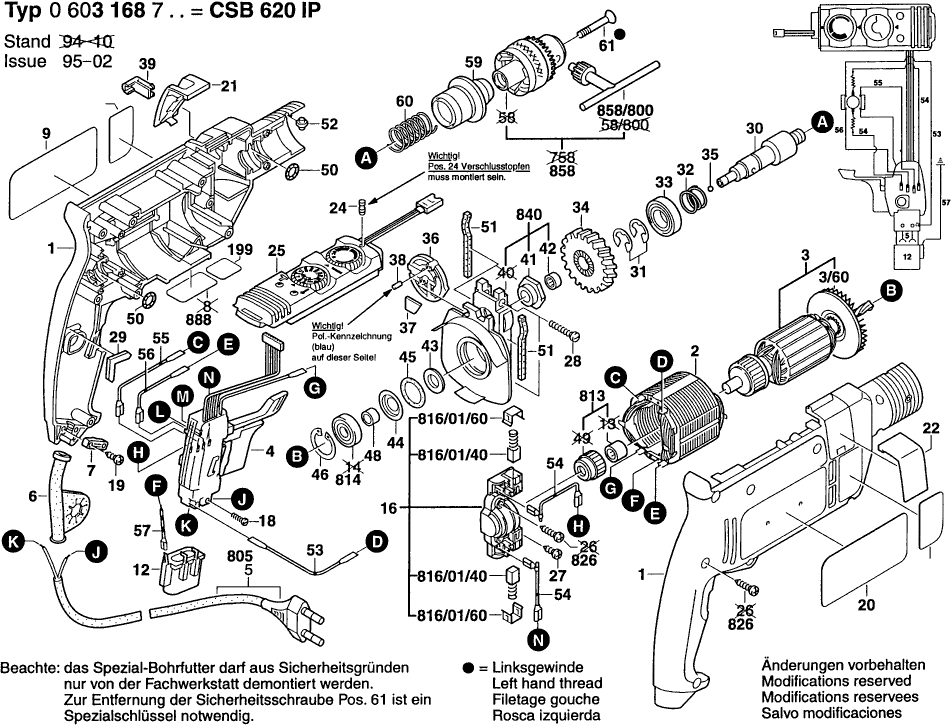

Zeichnungen der Bosch 0603168703 ( CSB620IP )
Teileliste der Bosch 0603168703 ( CSB620IP )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Gehäuseschale GRUEN | ||||
| 1 | 2605104344 | 18.19 | 21.65 | |
| Polschuh 220-240V | ||||
| 2 | 1604220254 | 18.19 | 21.65 | |
| Anker 230-240V | ||||
| 3 | 2604010863 | 36.85 | 43.85 | |
| Lüfter | ||||
| 3/60 | 2606610029 | 1.94 | 2.31 | |
| Ein/Aus-Schalter | ||||
| 4 | 2607200282 | 101.94 | 121.31 | |
| Tülle Ø6,9 MM | ||||
| 6 | 2600707059 | 2.24 | 2.67 | |
| Leitungshalter | ||||
| 7 | 2601035001 | 1.18 | 1.40 | |
| Klebeschild SONNENSEITE | ||||
| 9 | 2601118149 | 1.70 | 2.02 | |
| Klebeschild SONNENSEITE | ||||
| 9 | 2601118151 | 1.70 | 2.02 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 12 | 2607329114 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 16 | 2605807060 | |||
| Zylinderschraube M3x6,5-4.8 | ||||
| 18 | 2603410001 | 1.18 | 1.40 | |
| Blechschraube DIN 7981-ST3,9x16-C-H | ||||
| 19 | 2910611019 | 2.24 | 2.67 | |
| Klebeschild SCHATTENSEITE | ||||
| 20 | 2601118150 | 1.70 | 2.02 | |
| Einsatzstück SONNENSEITE | ||||
| 21 | 2605190019 | 3.31 | 3.94 | |
| Einsatzstück SCHATTENSEITE | ||||
| 22 | 2605190020 | 2.24 | 2.67 | |
| Verschlussstopfen | ||||
| 24 | 2603126011 | 1.18 | 1.40 | |
| Steuereinheit | ||||
| 25 | 2607230018 | 168.86 | 200.94 | |
| Blechschraube DIN 7981-B2,9x16-C-H | ||||
| 27 | 2910611007 | 0.83 | 0.99 | |
| Zylinderschraube DIN 84-BM4x30-8.8 | ||||
| 28 | 2910021134 | 1.18 | 1.40 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 29 | 2601022000 | |||
| Bohrspindel 1/2" | ||||
| 30 | 2606135045 | 10.73 | 12.77 | |
| Sicherungsscheibe 0,3 MM | ||||
| 31 | 2600118006 | 1.70 | 2.02 | |
| Sicherungsscheibe 0,8 MM | ||||
| 31 | 2600118002 | 1.18 | 1.40 | |
| Sicherungsscheibe 0,6 MM | ||||
| 31 | 2600118001 | 0.83 | 0.99 | |
| Druckfeder | ||||
| 32 | 2604617000 | 1.94 | 2.31 | |
| Rillenkugellager 15x32x9 | ||||
| 33 | 1900905122 | 7.58 | 9.02 | |
| Stirnrad Z=37 | ||||
| 34 | 2606320047 | 10.73 | 12.77 | |
| Kugel DIN 5401-5,5MM-III-ST | ||||
| 35 | 1903230010 | 0.83 | 0.99 | |
| Schaltscheibe | ||||
| 36 | 2601990003 | 1.18 | 1.40 | |
| Druckplatte | ||||
| 37 | 2601074003 | 0.83 | 0.99 | |
| Magnet | ||||
| 38 | 2600239018 | 1.94 | 2.31 | |
| Schalthebel | ||||
| 39 | 2602099006 | 1.18 | 1.40 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 41 | 2600190057 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 42 | 2600917902 | |||
| Filzring | ||||
| 43 | 2600108000 | 1.18 | 1.40 | |
| Tellerscheibe | ||||
| 44 | 2600500014 | 1.18 | 1.40 | |
| O-Ring 18x3 MM | ||||
| 45 | 1900210117 | 2.71 | 3.22 | |
| Sicherungsring DIN 472-24x1,2 MM | ||||
| 46 | 2916660008 | 1.70 | 2.02 | |
| Steckhülse | ||||
| 48 | 2600400008 | 1.18 | 1.40 | |
| O-Ring 5,0x1,5 MM | ||||
| 50 | 1900210000 | 1.18 | 1.40 | |
| Filzstreifen | ||||
| 51 | 2601005011 | 1.70 | 2.02 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 52 | 2602210011 | |||
| Verbindungsleitung L=184 MM WEISS | ||||
| 53 | 2604448001 | 1.70 | 2.02 | |
| Verbindungsleitung L=85 MM WEISS | ||||
| 54 | 2604448147 | 0.83 | 0.99 | |
| Verbindungsleitung L=115MM BLAU | ||||
| 55 | 2604448096 | 1.18 | 1.40 | |
| Verbindungsleitung L=88 MM WEISS | ||||
| 56 | 2604448034 | 1.18 | 1.40 | |
| Erdleitung | ||||
| 57 | 2604448103 | 0.83 | 0.99 | |
| Polrad | ||||
| 59 | 2600327006 | 7.58 | 9.02 | |
| Druckfeder Ø 1.2 MM | ||||
| 60 | 2604619011 | 1.18 | 1.40 | |
| Senkschraube M 6x33 MM LINKSGEWINDE | ||||
| 61 | 2603421212 | 1.18 | 1.40 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 199 | 1601110265 | |||
| Zusatzhandgriff M10 | ||||
| 753 | 1619PB4323 | 7.58 | 9.02 | |
| Sechskantmutter | ||||
| 753/20 | 2915011007 | 0.83 | 0.99 | |
| Flügelschraube M6x(15)55 | ||||
| 753/30 | 1613480007 | 1.18 | 1.40 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 753/50 | 2608040014 | |||
| Flügelschraube M6x20 MM | ||||
| 753/60 | 1613480008 | 1.18 | 1.40 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 755 | 1613001005 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 756 | 2607000122 | |||
| Netzanschlussleitung EU 2,65m 2 x 1,0mm H05 RN-F | ||||
| 805 | 1607000388 | 9.53 | 11.34 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 813 | 2600917902 | |||
| Rillenkugellager 9x24x7 | ||||
| 814 | 2600905039 | 9.53 | 11.34 | |
| Kohlebürstensatz | ||||
| 816/01/40 | 2604321905 | 10.50 | 12.50 | |
| Rastkappe | ||||
| 816/01/60 | 2601322013 | 1.18 | 1.40 | |
| Blechschraube DIN 7981-3,9x19-C-Z-ST | ||||
| 826 | 2912401020 | 0.83 | 0.99 | |
| Lagerbrücke | ||||
| 840 | 2605807923 | 20.42 | 24.30 | |
| Bohrfutter Ø1,5-13 MM,1/2 | ||||
| 858 | 1608571087 | 49.56 | 58.98 | |
| Bohrfutterschlüssel SG2 | ||||
| 858/800 | 2607950007 | 5.33 | 6.34 | |
| Typschild | ||||
| 888 | 160111A3H3 | 1.94 | 2.31 | |
