Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0603166903 ( CSB650-2RE )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

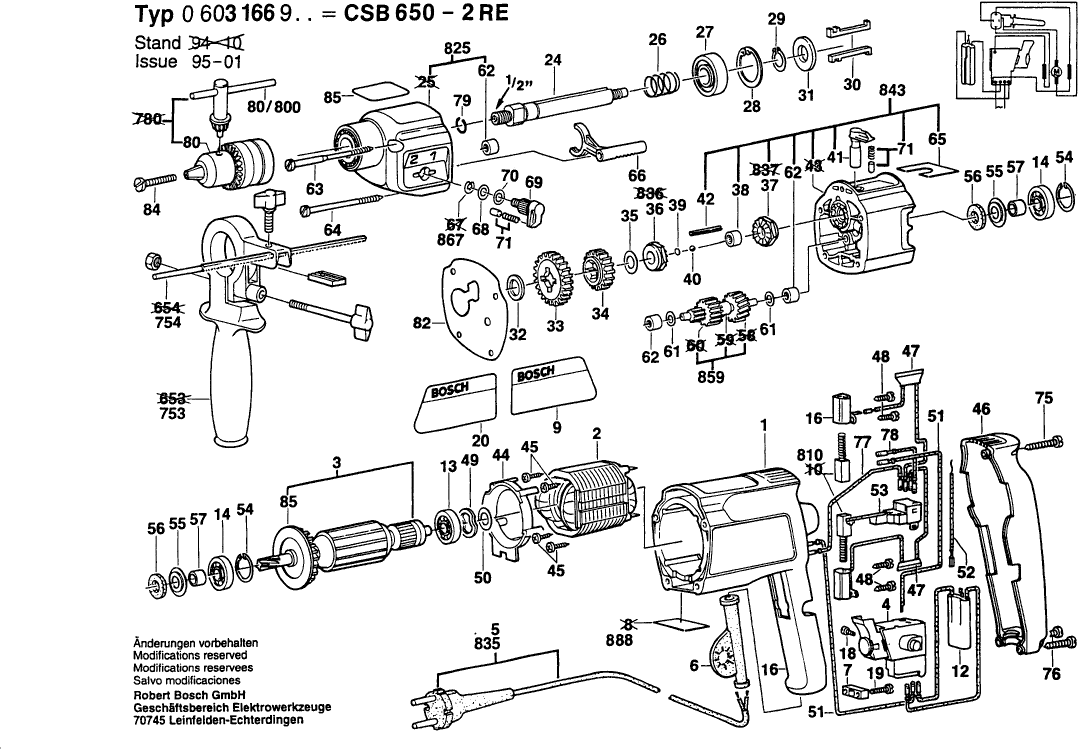

Zeichnungen der Bosch 0603166903 ( CSB650-2RE )
Teileliste der Bosch 0603166903 ( CSB650-2RE )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Motorgehäuse GRUEN | ||||
| 1 | 2605104275 | 12.41 | 14.77 | |
| Polschuh 220-240V | ||||
| 2 | 1604220254 | 18.19 | 21.65 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 3 | 2604010739 | |||
| Schalter | ||||
| 4 | 2607200190 | 49.56 | 58.98 | |
| Tülle Ø6,9 MM | ||||
| 6 | 2600707059 | 2.24 | 2.67 | |
| Tülle Ø11,6-Ø12,5x84 MM | ||||
| 6 | 2600707060 | 1.94 | 2.31 | |
| Leitungshalter | ||||
| 7 | 2601035001 | 1.18 | 1.40 | |
| Klebeschild SONNENSEITE | ||||
| 9 | 2601110598 | 0.83 | 0.99 | |
| Entstörfilter | ||||
| 12 | 2607329096 | 5.83 | 6.94 | |
| Kugellager 7x22x7 | ||||
| 13 | 1900905018 | 13.93 | 16.58 | |
| Rillenkugellager 9x24x7 | ||||
| 14 | 2600905021 | 6.54 | 7.78 | |
| Bürstenhalter | ||||
| 16 | 2604337003 | 1.70 | 2.02 | |
| Zylinderschraube M3x6,5-4.8 | ||||
| 18 | 2603410001 | 1.18 | 1.40 | |
| Schraube 4x16 | ||||
| 19 | 2603490022 | 0.83 | 0.99 | |
| Klebeschild SCHATTENSEITE | ||||
| 20 | 2601110597 | 1.18 | 1.40 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 24 | 2606135032 | |||
| Druckfeder | ||||
| 26 | 2604616002 | 1.18 | 1.40 | |
| Rillenkugellager 17x35x10 | ||||
| 27 | 1900905163 | 8.45 | 10.06 | |
| Sicherungsring DIN 472 35x1,5 MM | ||||
| 28 | 2916660014 | 1.18 | 1.40 | |
| Sicherungsring DIN 471 17x1 MM | ||||
| 29 | 2916650008 | 1.18 | 1.40 | |
| Flachkeil | ||||
| 30 | 2602300028 | 4.10 | 4.88 | |
| Haltescheibe | ||||
| 31 | 2600101671 | 1.18 | 1.40 | |
| Ausgleichscheibe 1,0 MM | ||||
| 32 | 2600101515 | 0.83 | 0.99 | |
| Stirnrad Z=48 | ||||
| 33 | 2606317045 | 8.45 | 10.06 | |
| Stirnrad Z=36 | ||||
| 34 | 2606317037 | 23.75 | 28.26 | |
| Ausgleichscheibe 0,5 MM | ||||
| 35 | 2600101616 | 2.24 | 2.67 | |
| Ausgleichscheibe 0,3 Mm | ||||
| 35 | 2600101617 | 1.18 | 1.40 | |
| Rastscheibe | ||||
| 36 | 2600190052 | 5.33 | 6.34 | |
| Rastscheibe | ||||
| 37 | 2600190051 | 8.45 | 10.06 | |
| Nadellager Ø8x8 MM | ||||
| 38 | 2600917003 | 2.24 | 2.67 | |
| Distanzscheibe 0,2 MM | ||||
| 39 | 2600000012 | 0.83 | 0.99 | |
| Distanzscheibe 0,5 MM | ||||
| 39 | 2600000014 | 0.83 | 0.99 | |
| Kugel DIN 5401-5,5MM-III-ST | ||||
| 40 | 1903230010 | 0.83 | 0.99 | |
| Drehknopf | ||||
| 41 | 2602026017 | 5.83 | 6.94 | |
| Spannstift 4x30 MM DIN 7346 | ||||
| 42 | 2917780105 | 0.83 | 0.99 | |
| Abdeckscheibe | ||||
| 44 | 2601328033 | 2.71 | 3.22 | |
| Blechschraube | ||||
| 45 | 2603435086 | 1.18 | 1.40 | |
| Gehäusedeckel GRUEN | ||||
| 46 | 2605132018 | 4.10 | 4.88 | |
| Entstörfilter L=148 Mm Schwarz | ||||
| 47 | 2604465086 | 4.70 | 5.59 | |
| Torx-Linsenschraube 3x10 | ||||
| 48 | 2603490017 | 1.70 | 2.02 | |
| Ausgleichscheibe | ||||
| 49 | 2600150004 | 1.70 | 2.02 | |
| Distanzscheibe 0,3 MM | ||||
| 50 | 2600101027 | 1.18 | 1.40 | |
| Distanzscheibe 0,5 MM | ||||
| 50 | 2600101667 | 1.18 | 1.40 | |
| Elektr Leitung L=130 Mm Weiss | ||||
| 51 | 2604448005 | 1.18 | 1.40 | |
| Elektr Leitung | ||||
| 52 | 2604448003 | 1.70 | 2.02 | |
| Schalter | ||||
| 53 | 1617200042 | 12.41 | 14.77 | |
| Sicherungsring DIN 472-24x1,2 MM | ||||
| 54 | 2916660008 | 1.70 | 2.02 | |
| Tellerscheibe | ||||
| 55 | 2600500002 | 1.18 | 1.40 | |
| Filzring | ||||
| 56 | 2600108077 | 1.18 | 1.40 | |
| Steckhülse | ||||
| 57 | 2600400008 | 1.18 | 1.40 | |
| Ausgleichscheibe 0,3 MM | ||||
| 61 | 2600100607 | 1.18 | 1.40 | |
| Nadellager Ø6 MM | ||||
| 62 | 2600914010 | 2.24 | 2.67 | |
| Blechschraube 79 MM | ||||
| 63 | 2603435012 | 1.18 | 1.40 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 64 | 2603435071 | |||
| Klebeschild BOHREN/SCHLAGBOHREN | ||||
| 65 | 2601110076 | 1.18 | 1.40 | |
| Verstellschieber | ||||
| 66 | 2602033006 | 2.24 | 2.67 | |
| Distanzscheibe | ||||
| 68 | 2600100618 | 0.83 | 0.99 | |
| Drehknopf SCHWARZ | ||||
| 69 | 2602026038 | 4.70 | 5.59 | |
| Teilesatz | ||||
| 70 | 2607010226 | 1.18 | 1.40 | |
| Rastkappe | ||||
| 71 | 2600590006 | 1.18 | 1.40 | |
| Torx-Linsenschraube 4x25 | ||||
| 75 | 2603490024 | 1.18 | 1.40 | |
| Torx-Linsenschraube 4x20 | ||||
| 76 | 2603490023 | 0.83 | 0.99 | |
| Verbindungskabel L=68 Mm Weiss | ||||
| 77 | 2604448100 | 0.83 | 0.99 | |
| Verbindungskabel L=98 MM SCHWARZ | ||||
| 78 | 2604448074 | 1.70 | 2.02 | |
| Sprengring | ||||
| 79 | 2604601004 | 1.18 | 1.40 | |
| Bohrfutter Ø1,5-13 MM, 1/2" | ||||
| 80 | 1608571069 | 20.42 | 24.30 | |
| Bohrfutterschlüssel SG2 | ||||
| 80/800 | 2607950007 | 5.33 | 6.34 | |
| Klebeschild | ||||
| 81 | 2601110117 | 1.18 | 1.40 | |
| Flachdichtung | ||||
| 82 | 2601073012 | 0.83 | 0.99 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 84 | 2603421208 | |||
| Lüfter | ||||
| 85 | 2606610029 | 1.94 | 2.31 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 656 | 2607000122 | |||
| Zusatzhandgriff Ø43 MM SCHWARZ | ||||
| 753 | 1612025031 | 9.53 | 11.34 | |
| Zusatzhandgriff M10 | ||||
| 753 | 1619PB4323 | 7.58 | 9.02 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 754 | 1613001005 | |||
| Kohlebürstensatz | ||||
| 810 | 2604321905 | 8.45 | 10.06 | |
| Getriebegehäuse GRUEN | ||||
| 825 | 2605806987 | 15.71 | 18.69 | |
| Netzanschlussleitung EU 230V 4,15m 2 x 1,0mm H05 | ||||
| 835 | 1607000386 | 15.71 | 18.69 | |
| Zwischenflansch | ||||
| 843 | 2605700936 | 49.56 | 58.98 | |
| Zahnwelle Z= 10/22/29 | ||||
| 859 | 2606100903 | 20.42 | 24.30 | |
| Sicherungsscheibe Din 6799-4-fst | ||||
| 867 | 2916080007 | 1.94 | 2.31 | |
| Typschild | ||||
| 888 | 160111A3H3 | 1.94 | 2.31 | |
