Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0603149603 ( CSB750-2E )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

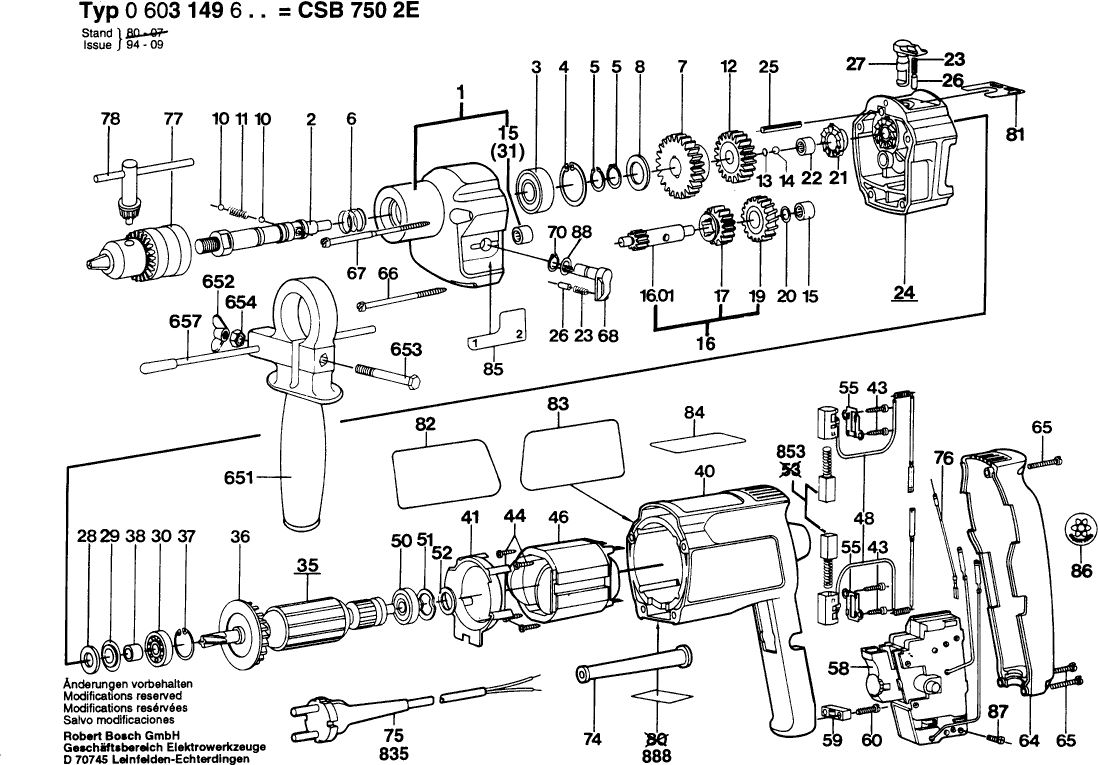

Zeichnungen der Bosch 0603149603 ( CSB750-2E )
Teileliste der Bosch 0603149603 ( CSB750-2E )
Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
Getriebegehäuse | ||||
1 | 2605806951 | 15.71 | 18.69 | |
Getriebegehäuse | ||||
1 | 2605806959 | 15.71 | 18.69 | |
Bohrspindel 1/2"-UNF-2 | ||||
2 | 2606135001 | 15.71 | 18.69 | |
Rillenkugellager 15x32x9 | ||||
3 | 2600905014 | 8.45 | 10.06 | |
Sicherungsbügel DIN 472-32x1,2 MM | ||||
4 | 2916660013 | 1.70 | 2.02 | |
Sicherungsbügel DIN 471-15x1-FSt | ||||
5 | 2916650006 | 1.18 | 1.40 | |
Druckfeder | ||||
6 | 2604617000 | 1.94 | 2.31 | |
Nicht mehr lieferbar, kein Ersatz | ||||
7 | 2606317014 | |||
Ausgleichscheibe 1,0 MM | ||||
8 | 2600101515 | 0.83 | 0.99 | |
Kugel DIN 5401-4 MM-III-ST | ||||
10 | 1903230007 | 1.18 | 1.40 | |
Druckfeder | ||||
11 | 2604610007 | 1.18 | 1.40 | |
Stirnrad Z=36 | ||||
12 | 2606317025 | 7.58 | 9.02 | |
Distanzscheibe 0,2 MM | ||||
13 | 2600000012 | 0.83 | 0.99 | |
Distanzscheibe 0,3 MM | ||||
13 | 2600000013 | 0.83 | 0.99 | |
Distanzscheibe 0,5 MM | ||||
13 | 2600000014 | 0.83 | 0.99 | |
Distanzscheibe 0,1 MM | ||||
13 | 2600000018 | 0.83 | 0.99 | |
Kugel DIN 5401-5,5MM-III-ST | ||||
14 | 1903230010 | 0.83 | 0.99 | |
Nadellager Ø6 MM | ||||
15 | 2600914010 | 2.24 | 2.67 | |
Nicht mehr lieferbar, kein Ersatz | ||||
16 | 2606309004 | |||
Stirnrad Z=22 | ||||
17 | 2606317026 | 10.73 | 12.77 | |
Stirnrad Z=21 | ||||
19 | 2606320006 | 7.58 | 9.02 | |
Ausgleichscheibe 0,3 MM | ||||
20 | 2600100570 | 1.18 | 1.40 | |
Rastenscheibe | ||||
21 | 2606490031 | 4.70 | 5.59 | |
Nadellager Ø8x8 MM | ||||
22 | 2600917003 | 2.24 | 2.67 | |
Rastkappe | ||||
23 | 2600590006 | 1.18 | 1.40 | |
Flanschlager | ||||
24 | 2605700928 | 33.45 | 39.81 | |
Spannstift 4x30 MM DIN 7346 | ||||
25 | 2917780105 | 0.83 | 0.99 | |
Rastkappe | ||||
26 | 2600590006 | 1.18 | 1.40 | |
Drehknopf | ||||
27 | 2602026017 | 5.83 | 6.94 | |
Filzring | ||||
28 | 2600108077 | 1.18 | 1.40 | |
Tellerscheibe | ||||
29 | 2600500002 | 1.18 | 1.40 | |
Rillenkugellager 9x24x7 | ||||
30 | 2600905021 | 6.54 | 7.78 | |
Nadelhülse Ø6/12 MM | ||||
31 | 2600914017 | 8.45 | 10.06 | |
Nicht mehr lieferbar, kein Ersatz | ||||
35 | 2604010541 | |||
Lüfter | ||||
36 | 2606610049 | 1.70 | 2.02 | |
Sicherungsring DIN 472-24x1,2 MM | ||||
37 | 2916660008 | 1.70 | 2.02 | |
Steckhülse | ||||
38 | 2600400008 | 1.18 | 1.40 | |
Motorgehäuse BLAU | ||||
40 | 2605104146 | 13.93 | 16.58 | |
Abdeckscheibe | ||||
41 | 2601328032 | 0.83 | 0.99 | |
Torx-Linsenschraube 3x10 | ||||
43 | 2603490017 | 1.70 | 2.02 | |
Kreuzschlitzschraube DIN 7981-ST3,5x9,5-F | ||||
44 | 2603435015 | 1.70 | 2.02 | |
Nicht mehr lieferbar, kein Ersatz | ||||
46 | 2604220402 | |||
Entstörglied | ||||
48 | 2604465062 | 4.10 | 4.88 | |
Kugellager 7x22x7 | ||||
50 | 1900905018 | 13.93 | 16.58 | |
Ausgleichscheibe | ||||
51 | 2600150004 | 1.70 | 2.02 | |
Ausgleichscheibe 0,5 MM | ||||
52 | 2600101020 | 1.18 | 1.40 | |
Ausgleichscheibe 0,2 MM | ||||
52 | 2600101022 | 1.18 | 1.40 | |
Ausgleichscheibe 0,3 MM | ||||
52 | 2600101023 | 1.18 | 1.40 | |
Nicht mehr lieferbar, kein Ersatz | ||||
55 | 2601015047 | |||
Nicht mehr lieferbar, kein Ersatz | ||||
58 | 2607200916 | |||
Leitungshalter | ||||
59 | 2601035001 | 1.18 | 1.40 | |
Blechschraube DIN 7971-ST3,9x16-F | ||||
60 | 2910211019 | 0.83 | 0.99 | |
Nicht mehr lieferbar, kein Ersatz | ||||
64 | 2605132039 | |||
Blechschraube DIN 7971-ST3,9x22-F | ||||
65 | 2910211021 | 1.18 | 1.40 | |
Nicht mehr lieferbar, kein Ersatz | ||||
66 | 2603435071 | |||
Blechschraube 79 MM | ||||
67 | 2603435012 | 1.18 | 1.40 | |
Drehknopf | ||||
68 | 2602026018 | 2.24 | 2.67 | |
Sicherungsring Din 471-10x1mm-fst | ||||
70 | 2916650001 | 1.94 | 2.31 | |
Tülle Ø8,3-Ø9,4x95 MM | ||||
74 | 2600703011 | 2.24 | 2.67 | |
Tülle Ø6,5-Ø6,9x95 MM | ||||
74 | 2600703012 | 2.24 | 2.67 | |
Erdleitung Ø0,35 MM WEISS | ||||
76 | 2604448010 | 1.70 | 2.02 | |
Bohrfutter Ø1,5-13 MM, 1/2" | ||||
77 | 1608571069 | 20.42 | 24.30 | |
Bohrfutterschlüssel SG2 | ||||
78 | 2607950007 | 5.33 | 6.34 | |
Klebeschild BOHREN/SCHLAGBOHREN | ||||
81 | 2601110076 | 1.18 | 1.40 | |
Klebeschild SONNENSEITE | ||||
82 | 2601110215 | 0.83 | 0.99 | |
Klebeschild SONNENSEITE | ||||
83 | 2601110216 | 0.83 | 0.99 | |
Klebeschild | ||||
84 | 2601110117 | 1.18 | 1.40 | |
Klebeschild 1 - 2 GANGSCHALTUNG | ||||
85 | 2601110072 | 1.18 | 1.40 | |
Nicht mehr lieferbar, kein Ersatz | ||||
86 | 2601110041 | |||
Zylinderschraube M3x6,5-4.8 | ||||
87 | 2603410001 | 1.18 | 1.40 | |
Ausgleichscheibe 0,2 MM | ||||
88 | 2600100575 | 1.70 | 2.02 | |
Ausgleichscheibe 0,3 MM | ||||
88 | 2600100576 | 1.70 | 2.02 | |
Ausgleichscheibe 0,5 MM | ||||
88 | 2600100577 | 1.18 | 1.40 | |
Zusatzhandgriff | ||||
651 | 2602025094 | 5.83 | 6.94 | |
Nicht mehr lieferbar, kein Ersatz | ||||
652 | 2915191006 | |||
Sechskantschraube DIN 931-M6x75-8.8 | ||||
653 | 2911001220 | 0.83 | 0.99 | |
Nicht mehr lieferbar, kein Ersatz | ||||
654 | 2601098001 | |||
Nicht mehr lieferbar, kein Ersatz | ||||
655 | 2607010026 | |||
Netzanschlussleitung EU 230V 4,15m 2 x 1,0mm H05 | ||||
835 | 1607000386 | 15.71 | 18.69 | |
Kohlebürstensatz | ||||
853 | 2604321907 | 11.88 | 14.14 | |
Typschild | ||||
888 | 160111A3H3 | 1.94 | 2.31 |
