Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0603149803 ( CSB800-2E )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

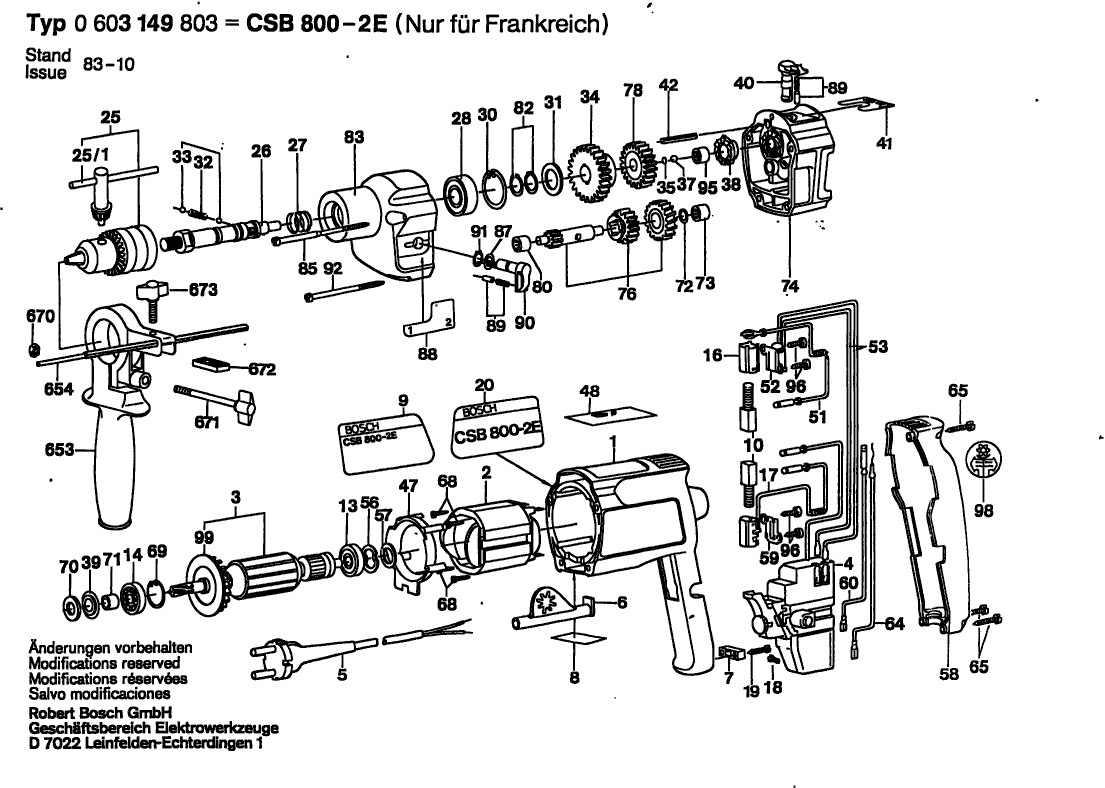

Zeichnungen der Bosch 0603149803 ( CSB800-2E )
Teileliste der Bosch 0603149803 ( CSB800-2E )
Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
Nicht mehr lieferbar, kein Ersatz | ||||
1 | 2605104175 | |||
Nicht mehr lieferbar, kein Ersatz | ||||
2 | 2604220436 | |||
Nicht mehr lieferbar, kein Ersatz | ||||
3 | 2604010601 | |||
Ein/Aus-Schalter | ||||
4 | 2607200152 | 81.47 | 96.95 | |
Tülle Ø6,9 MM | ||||
6 | 2600707059 | 2.24 | 2.67 | |
Tülle Ø11,6-Ø12,5x84 MM | ||||
6 | 2600707060 | 1.94 | 2.31 | |
Leitungshalter | ||||
7 | 2601035001 | 1.18 | 1.40 | |
Typschild | ||||
8 | 2601105051 | 1.18 | 1.40 | |
Firmenschild | ||||
9 | 2601110330 | 0.83 | 0.99 | |
Kugellager 7x22x7 | ||||
13 | 1900905018 | 13.93 | 16.58 | |
Rillenkugellager 9x24x7 | ||||
14 | 2600905021 | 6.54 | 7.78 | |
Nicht mehr lieferbar, kein Ersatz | ||||
16 | 2604330017 | |||
Nicht mehr lieferbar, kein Ersatz | ||||
17 | 2604465025 | |||
Zylinderschraube M3x6,5-4.8 | ||||
18 | 2603410001 | 1.18 | 1.40 | |
Blechschraube DIN 7971-ST3,9x16-F | ||||
19 | 2910211019 | 0.83 | 0.99 | |
Klebeschild | ||||
20 | 2601110331 | 1.18 | 1.40 | |
Bohrfutterschlüssel SG2 | ||||
25 | 2607950007 | 5.33 | 6.34 | |
Bohrspindel 1/2"-UNF-2 | ||||
26 | 2606135001 | 15.71 | 18.69 | |
Druckfeder | ||||
27 | 2604617000 | 1.94 | 2.31 | |
Rillenkugellager 15x32x9 | ||||
28 | 2600905014 | 8.45 | 10.06 | |
Sicherungsbügel DIN 472-32x1,2 MM | ||||
30 | 2916660013 | 1.70 | 2.02 | |
Ausgleichscheibe 1,0 MM | ||||
31 | 2600101515 | 0.83 | 0.99 | |
Druckfeder | ||||
32 | 2604610007 | 1.18 | 1.40 | |
Kugel DIN 5401-4 MM-III-ST | ||||
33 | 1903230007 | 1.18 | 1.40 | |
Nicht mehr lieferbar, kein Ersatz | ||||
34 | 2606317014 | |||
Distanzscheibe 0,2 MM | ||||
35 | 2600000012 | 0.83 | 0.99 | |
Distanzscheibe 0,5 MM | ||||
35 | 2600000014 | 0.83 | 0.99 | |
Kugel DIN 5401-5,5MM-III-ST | ||||
37 | 1903230010 | 0.83 | 0.99 | |
Rastenscheibe | ||||
38 | 2606490031 | 4.70 | 5.59 | |
Tellerscheibe | ||||
39 | 2600500002 | 1.18 | 1.40 | |
Drehknopf | ||||
40 | 2602026017 | 5.83 | 6.94 | |
Klebeschild BOHREN/SCHLAGBOHREN | ||||
41 | 2601110076 | 1.18 | 1.40 | |
Spannstift 4x30 MM DIN 7346 | ||||
42 | 2917780105 | 0.83 | 0.99 | |
Abdeckscheibe | ||||
47 | 2601328032 | 0.83 | 0.99 | |
Klebeschild | ||||
48 | 2601110292 | 1.18 | 1.40 | |
Nicht mehr lieferbar, kein Ersatz | ||||
51 | 2604465091 | |||
Nicht mehr lieferbar, kein Ersatz | ||||
52 | 2607233000 | |||
Elktr Leitg M Anschluss | ||||
53 | 2604448055 | 0.83 | 0.99 | |
Verbindungsleitung | ||||
53 | 2604448063 | 0.83 | 0.99 | |
Ausgleichscheibe | ||||
56 | 2600150004 | 1.70 | 2.02 | |
Ausgleichscheibe 0,5 MM | ||||
57 | 2600101020 | 1.18 | 1.40 | |
Ausgleichscheibe 0,2 MM | ||||
57 | 2600101022 | 1.18 | 1.40 | |
Ausgleichscheibe 0,3 MM | ||||
57 | 2600101023 | 1.18 | 1.40 | |
Gehäusedeckel SCHWARZ | ||||
58 | 2605132045 | 3.31 | 3.94 | |
Nicht mehr lieferbar, kein Ersatz | ||||
59 | 2601015047 | |||
Verbindungsleitung L=176 MM WEISS | ||||
60 | 2604448004 | 1.18 | 1.40 | |
Erdleitung Ø0,35 MM WEISS | ||||
64 | 2604448010 | 1.70 | 2.02 | |
Blechschraube DIN 7971-ST3,9x22-F | ||||
65 | 2910211021 | 1.18 | 1.40 | |
Kreuzschlitzschraube DIN 7981-ST3,5x9,5-F | ||||
68 | 2603435015 | 1.70 | 2.02 | |
Sicherungsring DIN 472-24x1,2 MM | ||||
69 | 2916660008 | 1.70 | 2.02 | |
Filzring | ||||
70 | 2600108077 | 1.18 | 1.40 | |
Steckhülse | ||||
71 | 2600400008 | 1.18 | 1.40 | |
Ausgleichscheibe 0,3 MM | ||||
72 | 2600100607 | 1.18 | 1.40 | |
Nadellager Ø6 MM | ||||
73 | 2600914010 | 2.24 | 2.67 | |
Flanschlager | ||||
74 | 2605700928 | 33.45 | 39.81 | |
Nicht mehr lieferbar, kein Ersatz | ||||
76 | 2606309902 | |||
Stirnrad Z=36 | ||||
78 | 2606317025 | 7.58 | 9.02 | |
Nadelhülse Ø6/12 MM | ||||
80 | 2600914017 | 8.45 | 10.06 | |
Sicherungsbügel DIN 471-15x1-FSt | ||||
82 | 2916650006 | 1.18 | 1.40 | |
Getriebegehäuse | ||||
83 | 2605806951 | 15.71 | 18.69 | |
Blechschraube 79 MM | ||||
85 | 2603435012 | 1.18 | 1.40 | |
Ausgleichscheibe 0,2 MM | ||||
87 | 2600100575 | 1.70 | 2.02 | |
Ausgleichscheibe 0,3 MM | ||||
87 | 2600100576 | 1.70 | 2.02 | |
Ausgleichscheibe 0,5 MM | ||||
87 | 2600100577 | 1.18 | 1.40 | |
Klebeschild 1 - 2 GANGSCHALTUNG | ||||
88 | 2601110072 | 1.18 | 1.40 | |
Rastkappe | ||||
89 | 2600590006 | 1.18 | 1.40 | |
Drehknopf | ||||
90 | 2602026018 | 2.24 | 2.67 | |
Sicherungsring Din 471-10x1mm-fst | ||||
91 | 2916650001 | 1.94 | 2.31 | |
Nicht mehr lieferbar, kein Ersatz | ||||
92 | 2603435071 | |||
Nadellager Ø8x8 MM | ||||
95 | 2600917003 | 2.24 | 2.67 | |
Torx-Linsenschraube 3x10 | ||||
96 | 2603490017 | 1.70 | 2.02 | |
Nicht mehr lieferbar, kein Ersatz | ||||
98 | 2601110041 | |||
Lüfter | ||||
99 | 2606610049 | 1.70 | 2.02 | |
Zusatzhandgriff M10 | ||||
653 | 1619PB4323 | 7.58 | 9.02 | |
Nicht mehr lieferbar, kein Ersatz | ||||
654 | 1613001005 | |||
Sechskantmutter | ||||
670 | 2915011007 | 0.83 | 0.99 | |
Flügelschraube M6x(15)55 | ||||
671 | 1613480007 | 1.18 | 1.40 | |
Nicht mehr lieferbar, kein Ersatz | ||||
672 | 2608040014 | |||
Flügelschraube M6x20 MM | ||||
673 | 1613480008 | 1.18 | 1.40 | |
Kohlebürstensatz | ||||
810 | 2604321907 | 11.88 | 14.14 | |
Netzanschlussleitung EU 230V 4,15m 2 x 1,0mm H05 | ||||
835 | 1607000386 | 15.71 | 18.69 |
