Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0601121903 ( DRM23/13 )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Bosch 0601121903 ( DRM23/13 )

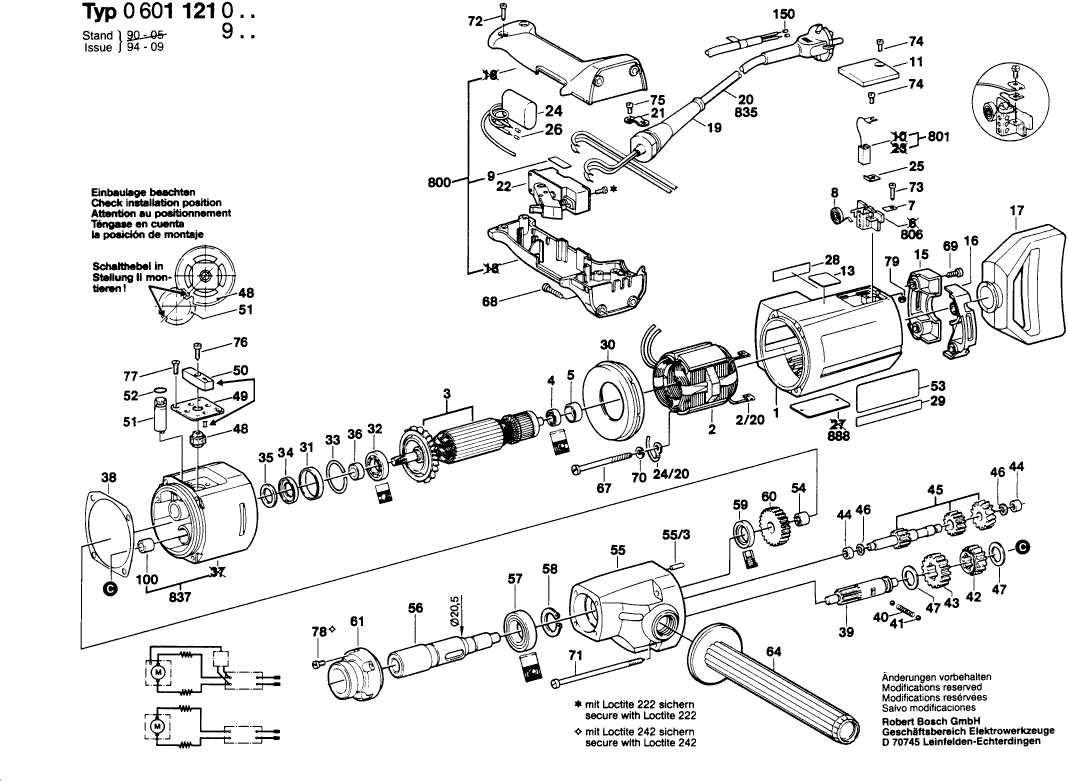

Teilezeichnung 1
Zum Vergrößern anklicken

Teileliste der Bosch 0601121903 ( DRM23/13 )

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer
Nicht mehr lieferbar, kein Ersatz
1 3605108113
Polschuh 220V
2 1604220175 73.72 87.73
Kabelschuh 1,5-4x4
2/20 1901350003 0.83 0.99
Anker 220V
3 1604010187 233.78 278.20
Kugellager 7x19x6
4 2600905032 4.10 4.88
Zwischenring
5 1600502011 1.94 2.31
Sicherungsblech
7 1601030022 1.18 1.40
Spiralfeder
8 1604652006 1.18 1.40
Nicht mehr lieferbar, kein Ersatz
9 1602381001
Verschlussdeckel BLAU
11 3605500063 3.31 3.94
Verschlussdeckel Blau
15 3605500058 10.73 12.77
Verschlussdeckel Blau
16 3605500059 11.88 14.14
Handgriff DUNKELBLAU
17 3605133010 40.61 48.33
Tülle Ø9,2-Ø12x120 MM
19 3600703011 2.24 2.67
Befestigungsschelle
21 1601302014 1.18 1.40
Schalter
22 1607200078 36.85 43.85
Nicht mehr lieferbar, kein Ersatz
24 1607328024
Aderendhülse A 4-9 DIN 46 228
26 1900452004 0.83 0.99
Firmenschild
28 1601110130 0.83 0.99
Firmenschild
29 1601110005 1.18 1.40
Luftleitring
30 1600502019 2.71 3.22
Zwischenring
31 1600206018 1.70 2.02
Rillenkugellager 15x32x9
32 1600905004 8.45 10.06
Sprengring 35 DIN 9045
33 2916600018 1.18 1.40
Abdeckscheibe
34 1600500023 0.83 0.99
Filzscheibe
35 1600108003 0.83 0.99
Zwischenring
36 1600202034 0.83 0.99
Dichtplatte
38 1601015013 1.18 1.40
Zahnwelle Z=9
39 1606309066 81.47 96.95
Druckfeder
40 1604611022 1.18 1.40
Kugel DIN 5401-5 G28
41 1903230009 0.83 0.99
Stirnrad Z=32
42 1606317074 26.84 31.94
Stirnrad Z=43
43 1606317082 33.45 39.81
Nadelhülse
44 1600910013 4.70 5.59
Zahnradwelle Z=14/24/33
45 1606309065 81.47 96.95
Ausgleichscheibe 0,5 Mm Dick
46 1600100631 1.18 1.40
Ausgleichscheibe 0,6 MM DICK
47 1600101647 1.70 2.02
Schaltwelle Z=20
48 1606325025 2.24 2.67
Rastplatte
49 1601038025 1.18 1.40
Schalthebel
50 1602026044 5.83 6.94
Schaltwelle Z=10
51 1606325027 6.54 7.78
O-Ring 8x2,5 MM
52 1900210105 1.18 1.40
Hinweisschild
53 1601110126 0.83 0.99
Nadellager Ø14 MM
54 2600910001 3.31 3.94
Spindellager
55 1605806382 130.32 155.08
Zylinderstift 5 H 8x18 Din 7
55/3 2917500121 0.83 0.99
Bohrspindel
56 1606135017 55.25 65.75
Rillenkugellager 25x47x12
57 1900905126 29.75 35.40
Sicherungsring DIN 471 25x1,2
58 2916650014 1.18 1.40
Dichtring 20x31x7 MM
59 3600290035 10.73 12.77
Stirnrad
60 3606316108 29.75 35.40
Befestigungsflansch
61 1605703075 44.82 53.34
Handgriff 400 Mm Schwarz
64 1600763010 36.85 43.85
Blechschraube 4,80x75 MM
67 3603435508 0.83 0.99
Blechschraube 5x30
68 3603435027 0.83 0.99
Torx-Linsenschraube
69 2914201529 0.83 0.99
Nicht mehr lieferbar, kein Ersatz
70 2916060006
Blechschraube B4,8x115 MM
71 1603435015 1.70 2.02
Torx-Linsenschraube
72 2914201508 0.83 0.99
Blechschraube DIN 7971-BZ3,5x13
73 2910211011 0.83 0.99
Zylinderschraube DIN 84-AM4x8-8.8
74 2910021118 0.83 0.99
Zylinderschraube Din 84-am4x6-8.8
75 2910021116 1.70 2.02
Blechschraube DIN 7971-ST3,9x16-F
76 2910211019 0.83 0.99
Senkschraube DIN 63-AM4x10-5.8
77 2910501120 0.83 0.99
Zylinderschraube Din 84-am5x12-8.8
78 2910021154 0.83 0.99
Sechskantmutter DIN 934 -M4-m-8
79 2915011005 0.83 0.99
Lagerbuchse
100 3600328033 5.83 6.94
Handgriff
800 3605132031 26.84 31.94
Kohlebürstensatz
801 1607014126 12.41 14.77
Bürstenhalter
806 1604336017 5.83 6.94
Netzanschlussleitung EU 4,15m 2 x 1,5mm H07 RN-F
835 1607000228 20.42 24.30
Zwischenlager
837 3605820035 0.83 0.99
Typschild
888 160111A3H3 1.94 2.31
