Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0603146103 ( E23SB )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Bosch 0603146103 ( E23SB )

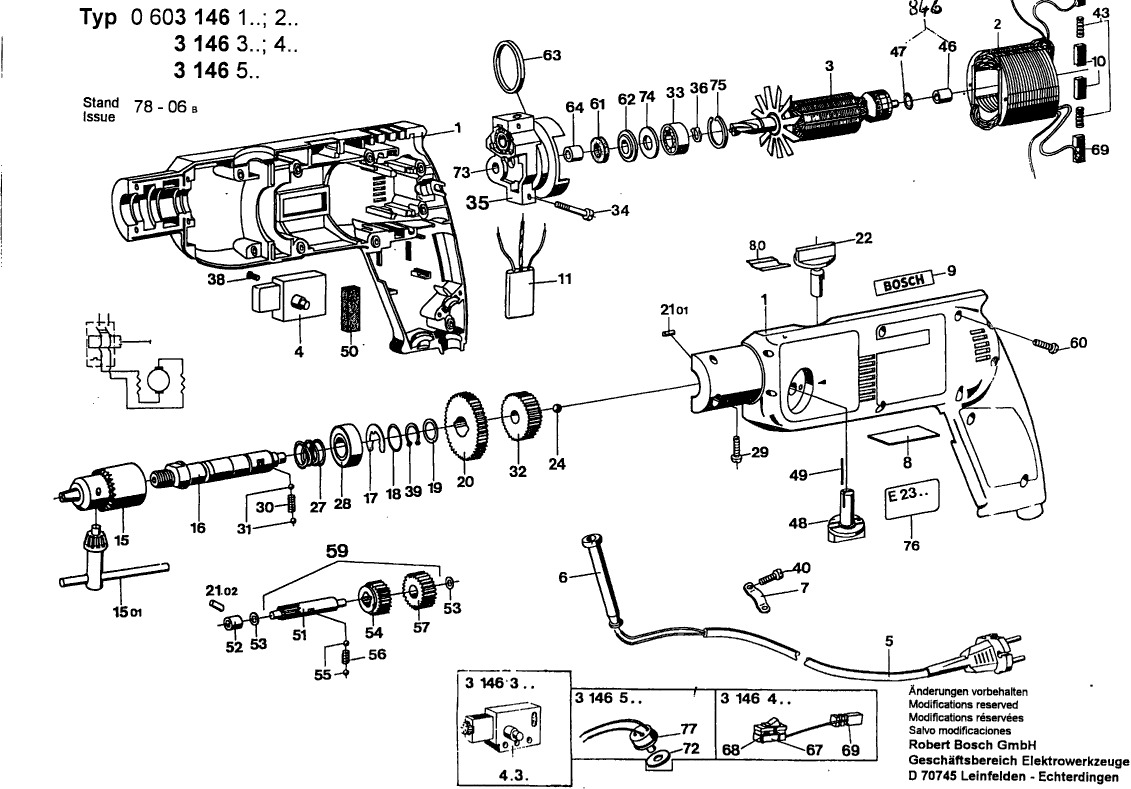

Teilezeichnung 1
Zum Vergrößern anklicken

Teileliste der Bosch 0603146103 ( E23SB )

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Nicht mehr lieferbar, kein Ersatz
1 2605104936

Nicht mehr lieferbar, kein Ersatz
2 2604220347

Nicht mehr lieferbar, kein Ersatz
3 2604010493

Ein/Aus-Schalter
4 1609202464 20.42 24.30

Netzanschlussleitung EU 230V 4,15m 2 x 1,0mm H05
5 1607000386 15.71 18.69

Tülle Ø6,4-ø7,5x75 Mm
6 1600703016 0.83 0.99

Befestigungsschelle
7 1601302014 1.18 1.40

Typschild
8 160111A3H3 1.94 2.31

Firmenschild
9 1601110013 1.18 1.40

Nicht mehr lieferbar, kein Ersatz
10 1604321900

Entstörkondensator
11 2607329069 10.73 12.77

Nicht mehr lieferbar, kein Ersatz
15 1608571005

Bohrfutterschlüssel SG2
15/01 2607950007 5.33 6.34

Nicht mehr lieferbar, kein Ersatz
16 2603122024

Sicherungsscheibe 0,3 MM
17 2600118006 1.70 2.02

Sicherungsscheibe 0,8 MM
17 2600118002 1.18 1.40

Sicherungsscheibe 1,0 MM
17 2600118003 0.83 0.99

Sicherungsscheibe 0,6 MM
17 2600118001 0.83 0.99

O-Ring 15x2 MM
18 1900210012 0.83 0.99

Ausgleichscheibe 1,0 MM
19 2600101515 0.83 0.99

Nicht mehr lieferbar, kein Ersatz
20 2606317014

Schaltwelle
22 2603120004 0.83 0.99

Kugel DIN 5401-5 G28
24 1903230009 0.83 0.99

Druckfeder
27 2604617000 1.94 2.31

Rillenkugellager 6002-Z DIN 625
28 1900905102 0.83 0.99

Torx-Linsenschraube 3x18
29 2603490018 0.83 0.99

Druckfeder
30 2604610007 1.18 1.40

Kugel DIN 5401-4 MM-III-ST
31 1903230007 1.18 1.40

Nicht mehr lieferbar, kein Ersatz
32 2606317015

Rillenkugellager Ø9 MM
33 2600905003 0.83 0.99

Zylinderschraube
34 2603410031 0.83 0.99

Lagerbrücke
35 2605807902 26.84 31.94

Sicherungsring DIN 471 9x1MM
36 2916640006 1.18 1.40

Zylinderschraube M3x10 MM
38 2603410023 1.18 1.40

Sicherungsbügel DIN 471-15x1-FSt
39 2916650006 1.18 1.40

Blechschraube DIN 7971-BZ3,9x9,5
40 2910211017 0.83 0.99

Nicht mehr lieferbar, kein Ersatz
43 2604610009

Nadelhülse
46 1600910012 2.24 2.67

Nicht mehr lieferbar, kein Ersatz
47 1610210014

Drehknopf
48 2603120008 0.83 0.99

Zylinderstift
49 2603101002 2.24 2.67

Nicht mehr lieferbar, kein Ersatz
50 1602381001

Nicht mehr lieferbar, kein Ersatz
51 2606309003

Nadellager Ø6 MM
52 2600914010 2.24 2.67

Ausgleichscheibe 0,3 MM
53 2600100570 1.18 1.40

Nicht mehr lieferbar, kein Ersatz
54 2606320009

Kugel DIN 5401-3,5 MM-III-ST
55 1903230006 1.70 2.02

Druckfeder
56 2604611002 1.18 1.40

Stirnrad Z=21
57 2606320006 7.58 9.02

Nicht mehr lieferbar, kein Ersatz
59 2606309900

Blechschraube DIN 7971-ST3,9x16-F
60 2910211019 0.83 0.99

Filzring
61 2600108002 1.70 2.02

Tellerscheibe
62 2600500002 1.18 1.40

O-Ring 35,0x2,0 MM
63 2600210026 1.70 2.02

Steckhülse
64 2600400008 1.18 1.40

Nicht mehr lieferbar, kein Ersatz
67 2607320008

Nicht mehr lieferbar, kein Ersatz
68 2607200904

Nicht mehr lieferbar, kein Ersatz
69 2604337000

Dichtscheibe
72 1600109006 0.83 0.99

Ausgleichscheibe
74 2600150005 1.18 1.40

Sicherungsring DIN 472-24x1,2 MM
75 2916660008 1.70 2.02

Thermoschalter
77 1607202900 13.93 16.58
