Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0603146503 ( E23SB0 )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

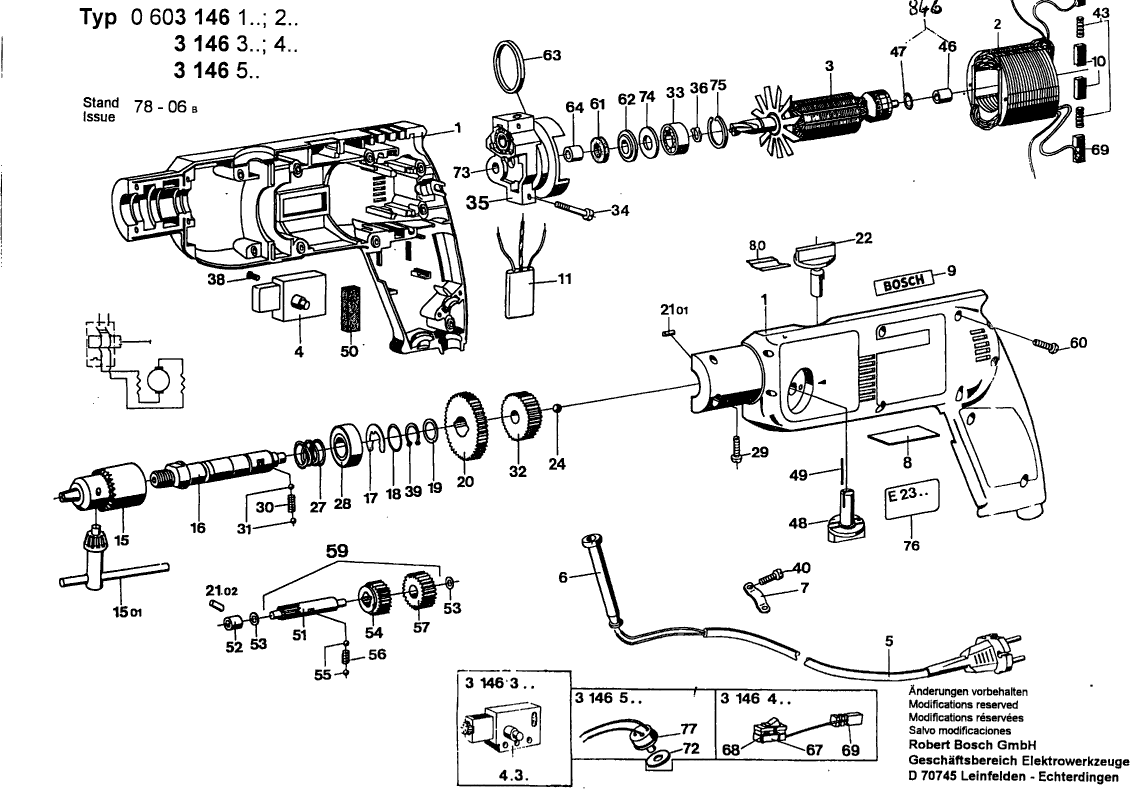

Zeichnungen der Bosch 0603146503 ( E23SB0 )
Teileliste der Bosch 0603146503 ( E23SB0 )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 1 | 2605104936 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 2 | 2604220347 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 3 | 2604010493 | |||
| Ein/Aus-Schalter | ||||
| 4 | 1609202464 | 20.42 | 24.30 | |
| Netzanschlussleitung EU 230V 4,15m 2 x 1,0mm H05 | ||||
| 5 | 1607000386 | 15.71 | 18.69 | |
| Tülle Ø6,4-ø7,5x75 Mm | ||||
| 6 | 1600703016 | 0.83 | 0.99 | |
| Befestigungsschelle | ||||
| 7 | 1601302014 | 1.18 | 1.40 | |
| Typschild | ||||
| 8 | 2601105052 | 0.83 | 0.99 | |
| Firmenschild | ||||
| 9 | 1601110013 | 1.18 | 1.40 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 10 | 1604321900 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 11 | 2607329069 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 15 | 1608571005 | |||
| Bohrfutterschlüssel SG2 | ||||
| 15/01 | 2607950007 | 5.33 | 6.34 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 16 | 2603122024 | |||
| Sicherungsscheibe 0,3 MM | ||||
| 17 | 2600118006 | 1.70 | 2.02 | |
| Sicherungsscheibe 0,8 MM | ||||
| 17 | 2600118002 | 1.18 | 1.40 | |
| Sicherungsscheibe 1,0 MM | ||||
| 17 | 2600118003 | 0.83 | 0.99 | |
| Sicherungsscheibe 0,6 MM | ||||
| 17 | 2600118001 | 0.83 | 0.99 | |
| O-Ring 15x2 MM | ||||
| 18 | 1900210012 | 0.83 | 0.99 | |
| Ausgleichscheibe 1,0 MM | ||||
| 19 | 2600101515 | 0.83 | 0.99 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 20 | 2606317014 | |||
| Schaltwelle | ||||
| 22 | 2603120004 | 0.83 | 0.99 | |
| Kugel DIN 5401-5 G28 | ||||
| 24 | 1903230009 | 0.83 | 0.99 | |
| Druckfeder | ||||
| 27 | 2604617000 | 1.94 | 2.31 | |
| Rillenkugellager 6002-Z DIN 625 | ||||
| 28 | 1900905102 | 0.83 | 0.99 | |
| Blechschraube DIN 7971-BZ2,9x16 | ||||
| 29 | 2910211007 | 1.18 | 1.40 | |
| Torx-Linsenschraube 3x18 | ||||
| 29 | 2603490018 | 0.83 | 0.99 | |
| Druckfeder | ||||
| 30 | 2604610007 | 1.18 | 1.40 | |
| Kugel DIN 5401-4 MM-III-ST | ||||
| 31 | 1903230007 | 1.18 | 1.40 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 32 | 2606317015 | |||
| Rillenkugellager Ø9 MM | ||||
| 33 | 2600905003 | 0.83 | 0.99 | |
| Zylinderschraube | ||||
| 34 | 2603410031 | 0.83 | 0.99 | |
| Lagerbrücke | ||||
| 35 | 2605807902 | 26.84 | 31.94 | |
| Sicherungsring DIN 471 9x1MM | ||||
| 36 | 2916640006 | 1.18 | 1.40 | |
| Zylinderschraube M3x10 MM | ||||
| 38 | 2603410023 | 1.18 | 1.40 | |
| Sicherungsbügel DIN 471-15x1-FSt | ||||
| 39 | 2916650006 | 1.18 | 1.40 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 40 | 2910211017 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 43 | 2604610009 | |||
| Nadelhülse | ||||
| 46 | 1600910012 | 2.24 | 2.67 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 47 | 1610210014 | |||
| Drehknopf | ||||
| 48 | 2603120008 | 0.83 | 0.99 | |
| Zylinderstift | ||||
| 49 | 2603101002 | 2.24 | 2.67 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 50 | 1602381001 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 51 | 2606309003 | |||
| Nadellager Ø6 MM | ||||
| 52 | 2600914010 | 2.24 | 2.67 | |
| Ausgleichscheibe 0,3 MM | ||||
| 53 | 2600100570 | 1.18 | 1.40 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 54 | 2606320009 | |||
| Kugel DIN 5401-3,5 MM-III-ST | ||||
| 55 | 1903230006 | 1.70 | 2.02 | |
| Druckfeder | ||||
| 56 | 2604611002 | 1.18 | 1.40 | |
| Stirnrad Z=21 | ||||
| 57 | 2606320006 | 7.58 | 9.02 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 59 | 2606309900 | |||
| Blechschraube DIN 7971-ST3,9x16-F | ||||
| 60 | 2910211019 | 0.83 | 0.99 | |
| Filzring | ||||
| 61 | 2600108002 | 1.70 | 2.02 | |
| Tellerscheibe | ||||
| 62 | 2600500002 | 1.18 | 1.40 | |
| O-Ring 35,0x2,0 MM | ||||
| 63 | 2600210026 | 1.70 | 2.02 | |
| Steckhülse | ||||
| 64 | 2600400008 | 1.18 | 1.40 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 67 | 2607320008 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 68 | 2607200904 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 69 | 2604337000 | |||
| Dichtscheibe | ||||
| 72 | 1600109006 | 0.83 | 0.99 | |
| Ausgleichscheibe | ||||
| 74 | 2600150005 | 1.18 | 1.40 | |
| Sicherungsring DIN 472-24x1,2 MM | ||||
| 75 | 2916660008 | 1.70 | 2.02 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 76 | 2601110039 | |||
| Thermoschalter | ||||
| 77 | 1607202900 | 13.93 | 16.58 | |
