Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3603CC9000 ( EASYCUT12 )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

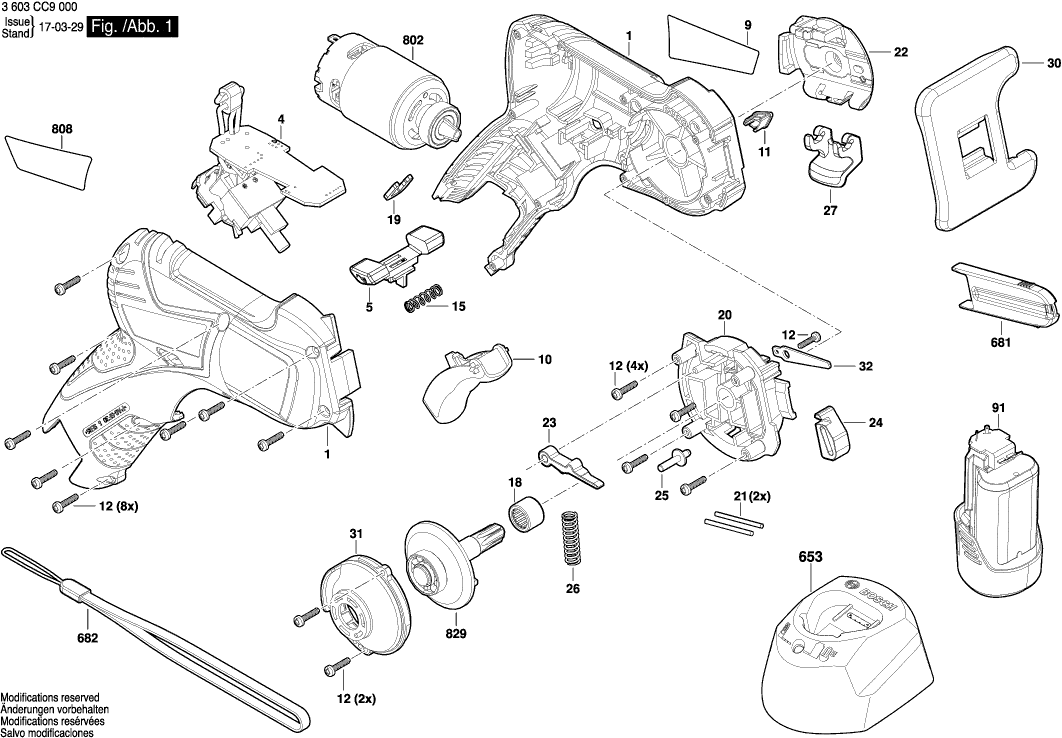

Zeichnungen der Bosch 3603CC9000 ( EASYCUT12 )
Teileliste der Bosch 3603CC9000 ( EASYCUT12 )
Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
Gehäuse | ||||
1 | 160580656J | 13.93 | 16.58 | |
Elektronik-Modul | ||||
4 | 1600A00E01 | 40.61 | 48.33 | |
Sicherheitsschalter | ||||
5 | 1600A002UE | 1.70 | 2.02 | |
Firmenschild EasyCut 12 | ||||
9 | 160111C0ZL | 1.94 | 2.31 | |
Auslöser | ||||
10 | 1600A003WJ | 1.70 | 2.02 | |
Linse | ||||
11 | 1600A007AD | 1.18 | 1.40 | |
Schraube | ||||
12 | 2609110361 | 0.83 | 0.99 | |
Feder | ||||
15 | 1600A007HY | 0.83 | 0.99 | |
Nadellager Ø14 MM | ||||
18 | 2600910001 | 3.31 | 3.94 | |
Clip | ||||
19 | 2609004706 | 0.83 | 0.99 | |
Gehäuse | ||||
20 | 1605806586 | 2.24 | 2.67 | |
Steckerstift | ||||
21 | 1600A003HJ | 0.83 | 0.99 | |
Klappe | ||||
22 | 1600A00495 | 4.10 | 4.88 | |
Hebel | ||||
23 | 1600A007RM | 1.18 | 1.40 | |
Spannvorrichtung | ||||
24 | 1600A003SD | 1.70 | 2.02 | |
Pin | ||||
25 | 1600A003SB | 2.24 | 2.67 | |
Druckfeder | ||||
26 | 1604612012 | 0.83 | 0.99 | |
Klemmhebel | ||||
27 | 1600A00496 | 2.24 | 2.67 | |
Grundplatte | ||||
30 | 1600A0034V | 5.83 | 6.94 | |
Lagerflansch | ||||
31 | 1605808091 | 4.10 | 4.88 | |
Spaltkeil | ||||
32 | 1600A00F9P | 1.18 | 1.40 | |
Akku-Paket PBA 12V 2,5Ah O-B | ||||
91 | 1607A3503L | 63.33 | 75.36 | |
Akku-Paket PBA 12V, 2,0Ah O-A | ||||
91 | 1607A3507N | 60.65 | 72.17 | |
Schnell-Lader AUS 240/3,6-10,8V, 1h | ||||
653 | 2607225517 | 42.20 | 50.22 | |
Schnell-Lader AUS GAL 12V-20 240/3,6-12V 2A | ||||
653 | 2607226191 | 26.84 | 31.94 | |
Schnell-Lader EU GAL 1210 CV 230/12V 1A | ||||
653 | 1600A00HR1 | 23.75 | 28.26 | |
Schnell-Lader GB GAL 1210 CV 230/12V 1A | ||||
653 | 1600A00HR3 | 23.75 | 28.26 | |
Kettenabdeckung | ||||
681 | 1600A00J6Z | 1.70 | 2.02 | |
Tragschlaufe | ||||
682 | 1600A00J90 | 1.18 | 1.40 | |
Gleichstrommotor | ||||
802 | 1607022664 | 33.45 | 39.81 | |
Typschild | ||||
808 | 160111A3M0 | 1.94 | 2.31 | |
Antriebswelle | ||||
829 | 1600A00JK1 | 18.19 | 21.65 |
