Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3603CC8000 ( EASYCUT50 )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

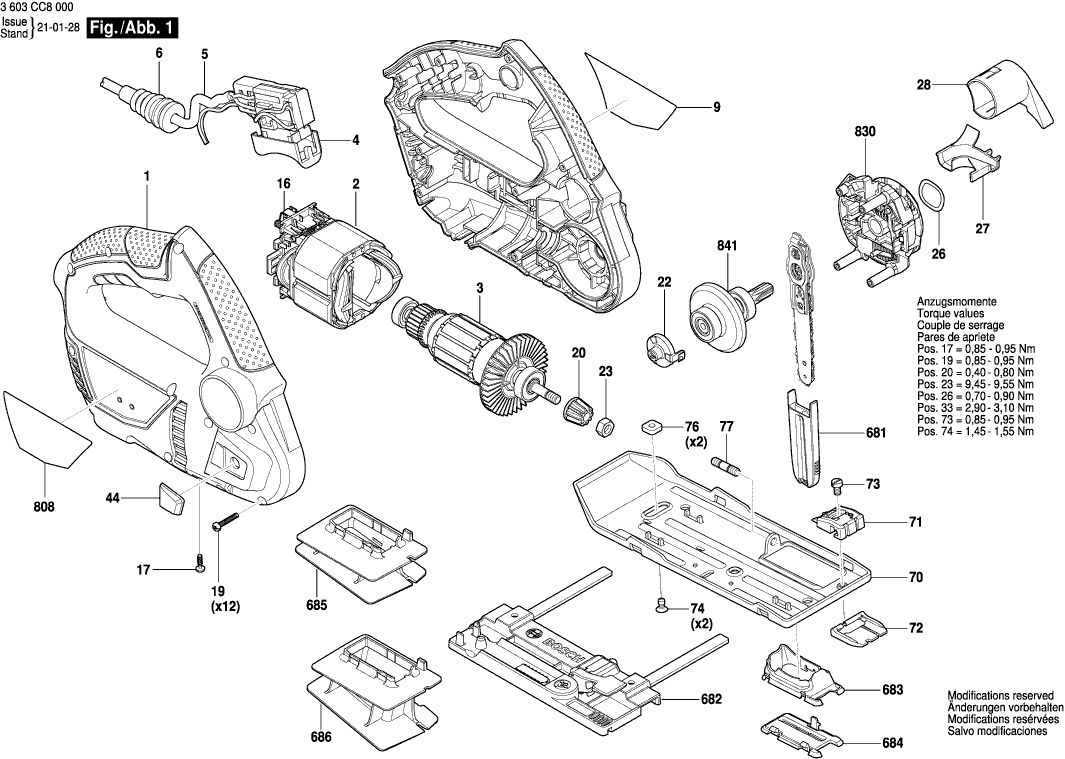

Zeichnungen der Bosch 3603CC8000 ( EASYCUT50 )
Teileliste der Bosch 3603CC8000 ( EASYCUT50 )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Gehäusebaugruppe | ||||
| 1 | 1600A009PG | 18.19 | 21.65 | |
| Polschuh 220-240V | ||||
| 2 | 2609002875 | 10.73 | 12.77 | |
| Anker | ||||
| 3 | 2609007826 | 29.75 | 35.40 | |
| Switch | ||||
| 4 | 1607200322 | 11.88 | 14.14 | |
| Netzanschlussleitung EU 230V 2,7m 2 x 0,75mm H05 | ||||
| 5 | 2604460259 | 10.73 | 12.77 | |
| Tülle Durchmesser 6,2-6,9 | ||||
| 6 | 2609005502 | 1.94 | 2.31 | |
| Firmenschild EasyCut 50 | ||||
| 9 | 160111C0Z0 | 1.94 | 2.31 | |
| Bürstenplatte | ||||
| 16 | 1600A00H2K | 8.45 | 10.06 | |
| Torx-Linsenschraube 3x10 | ||||
| 17 | 2603490017 | 1.70 | 2.02 | |
| Torx-Senkschraube 3x16 | ||||
| 19 | 2609110201 | 1.70 | 2.02 | |
| Torx-Linsenschraube 3x18 | ||||
| 19 | 2603490018 | 0.83 | 0.99 | |
| Kegelrad | ||||
| 20 | 1619P02825 | 4.10 | 4.88 | |
| Verstellplatte SCHWARZ | ||||
| 22 | 2605500138 | 2.24 | 2.67 | |
| Sechskantmutter | ||||
| 23 | 2915011007 | 0.83 | 0.99 | |
| Federscheibe | ||||
| 26 | 2609110294 | 0.83 | 0.99 | |
| Kanal | ||||
| 27 | 1600A00875 | 1.18 | 1.40 | |
| Anschlussteil | ||||
| 28 | 1600A00DT6 | 1.70 | 2.02 | |
| Abdeckung | ||||
| 44 | 160550029X | 0.83 | 0.99 | |
| Sockelplatte | ||||
| 70 | 1600A007S0 | 8.45 | 10.06 | |
| Fixierelement | ||||
| 71 | 1600A00MU7 | 1.18 | 1.40 | |
| Anzeigegerät | ||||
| 72 | 1600A00MU8 | 1.18 | 1.40 | |
| Zylinderschraube DIN 84-M4x6-4.8 | ||||
| 73 | 2910001116 | 0.83 | 0.99 | |
| Senkschraube | ||||
| 74 | 2910548118 | 0.83 | 0.99 | |
| Befestigungsplatte | ||||
| 76 | 1600A00AM5 | 0.83 | 0.99 | |
| Bolzen | ||||
| 77 | 1600A007RP | 1.70 | 2.02 | |
| Kettenabdeckung | ||||
| 681 | 1600A00J6Z | 1.70 | 2.02 | |
| Längsanschlag | ||||
| 682 | 1600A007SH | 13.93 | 16.58 | |
| Haube | ||||
| 683 | 1600A003D8 | 1.94 | 2.31 | |
| Spanreissschutz | ||||
| 684 | 1600A003D9 | 1.70 | 2.02 | |
| Tiefenlehre | ||||
| 685 | 1600A004GZ | 2.71 | 3.22 | |
| Tiefenlehre | ||||
| 686 | 1600A008W6 | 2.71 | 3.22 | |
| Typschild | ||||
| 808 | 160111A49E | 1.94 | 2.31 | |
| Gehäusesatz | ||||
| 830 | 1600A00R7B | 20.42 | 24.30 | |
| Schaft | ||||
| 841 | 1607000CA2 | 23.75 | 28.26 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 871 | 1607000CM7 | |||
