Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch F016300003 ( ELAN32 )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

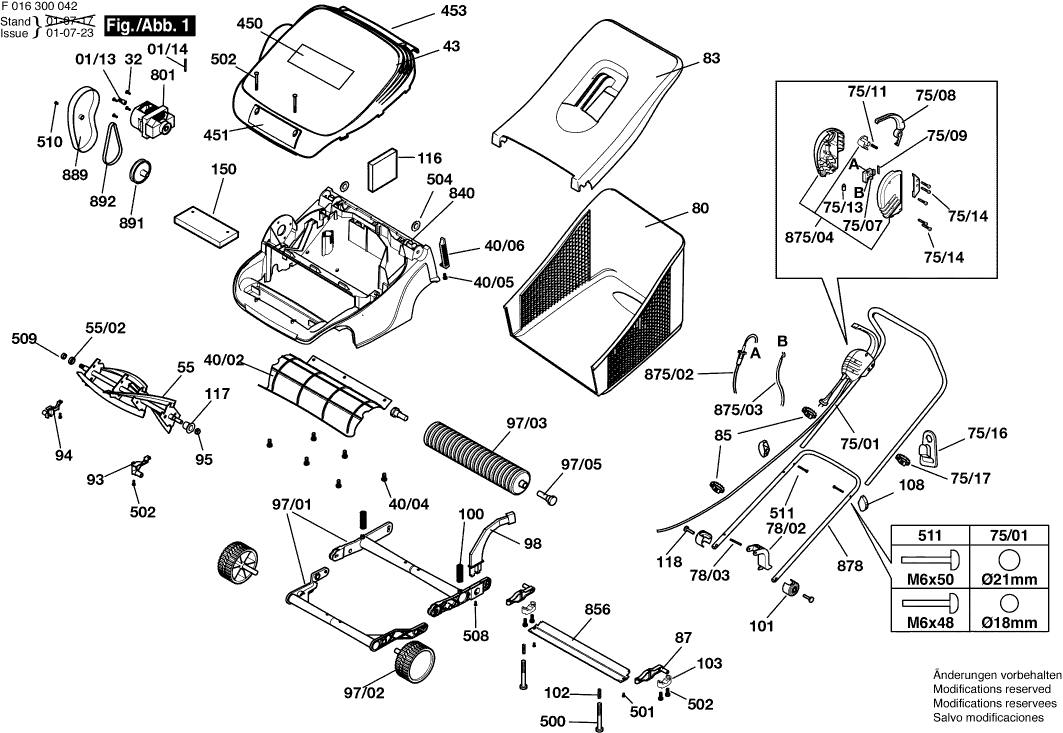

Zeichnungen der Bosch F016300003 ( ELAN32 )
Teileliste der Bosch F016300003 ( ELAN32 )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 01/13 | F016L62280 | |||
| Spiralspannstift | ||||
| 01/14 | F016T44492 | 1.94 | 2.31 | |
| Gewindeschneidschraube | ||||
| 32 | F016L37433 | 0.83 | 0.99 | |
| Ablenkplatte | ||||
| 40/02 | F016L62281 | 5.33 | 6.34 | |
| Gewindeschneidschraube 3x8 MM | ||||
| 40/04 | F016L66420 | 1.94 | 2.31 | |
| Reparatursatz | ||||
| 40/06 | F016102782 | 1.94 | 2.31 | |
| Gehäuseoberteil | ||||
| 43 | F016L64208 | 13.93 | 16.58 | |
| Maehspindel | ||||
| 55 | F016L62486 | 29.75 | 35.40 | |
| Rillenkugellager 6200-2Z DIN 625 | ||||
| 55/02 | 1900905232 | 18.19 | 21.65 | |
| Handgriff Ø18 MM | ||||
| 75/01 | F016L62472 | 7.58 | 9.02 | |
| Handgriff Ø 21 MM | ||||
| 75/01 | F016L62301 | 6.54 | 7.78 | |
| Ein/Aus-Schalter | ||||
| 75/07 | F016F05717 | 11.88 | 14.14 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 75/08 | F016L65676 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 75/11 | F016T49226 | |||
| Kondensator | ||||
| 75/13 | F016L36952 | 0.83 | 0.99 | |
| Zugentlastung | ||||
| 75/16 | F016L65387 | 6.54 | 7.78 | |
| Schraube | ||||
| 75/17 | F016T56363 | 0.83 | 0.99 | |
| Abschlussstück | ||||
| 78/02 | F016L62669 | 1.18 | 1.40 | |
| Spiralspannstift | ||||
| 78/03 | F016L62760 | 0.83 | 0.99 | |
| Fangkorb Unterteil | ||||
| 80 | F016L62300 | 13.93 | 16.58 | |
| Fangkorb Oberteil | ||||
| 83 | F016L62299 | 11.88 | 14.14 | |
| Kabelhalter | ||||
| 85 | F016L11580 | 0.83 | 0.99 | |
| Messerhalter | ||||
| 87 | F016L62272 | 1.94 | 2.31 | |
| Lagerhalter L/H | ||||
| 93 | F016L62278 | 0.83 | 0.99 | |
| Lagerhalter R/H | ||||
| 94 | F016L62279 | 0.83 | 0.99 | |
| Lagerbuchse | ||||
| 95 | F016T40513 | 5.33 | 6.34 | |
| Gestänge | ||||
| 97/01 | F016102751 | 33.45 | 39.81 | |
| Rad | ||||
| 97/02 | F016L62270 | 1.94 | 2.31 | |
| Rolle | ||||
| 97/03 | F016L62282 | 5.83 | 6.94 | |
| Flanschwelle | ||||
| 97/05 | F016L63341 | 2.24 | 2.67 | |
| Handgriff | ||||
| 98 | F016L62292 | 2.71 | 3.22 | |
| Druckfeder | ||||
| 100 | F016L62298 | 1.70 | 2.02 | |
| Zapfen | ||||
| 101 | F016L62285 | 1.94 | 2.31 | |
| Druckfeder | ||||
| 102 | F016L62284 | 1.18 | 1.40 | |
| Klemmstein | ||||
| 103 | F016L62283 | 0.83 | 0.99 | |
| Spanngriff | ||||
| 108 | F016L66136 | 3.31 | 3.94 | |
| Luftfilter | ||||
| 116 | F016L62487 | 3.31 | 3.94 | |
| Rückhalteblech | ||||
| 117 | F016L62488 | 0.83 | 0.99 | |
| Gelenkbolzen | ||||
| 118 | F016L64240 | 1.18 | 1.40 | |
| Auswuchtstücke | ||||
| 150 | F016L62289 | 5.83 | 6.94 | |
| Klebeschild | ||||
| 450 | F016L64922 | 1.18 | 1.40 | |
| Klebeschild | ||||
| 451 | F016L62308 | 1.70 | 2.02 | |
| Hinweisschild | ||||
| 453 | F016L61033 | 0.83 | 0.99 | |
| Bolzen | ||||
| 500 | F016L62288 | 1.70 | 2.02 | |
| Schraube M5x8 Csk Hd. | ||||
| 501 | F016L36542 | 1.94 | 2.31 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 504 | F016T49100 | |||
| Mutter | ||||
| 509 | F016L62388 | 1.18 | 1.40 | |
| Gewindeschneidschraube 4x19 MM | ||||
| 510 | F016T49429 | 0.83 | 0.99 | |
| Laufbolzen M6 x48 | ||||
| 511 | F016T49623 | 2.24 | 2.67 | |
| Elektromotor | ||||
| 801 | F016103627 | 73.72 | 87.73 | |
| Chassis | ||||
| 840 | F016102380 | 26.84 | 31.94 | |
| Untermesser | ||||
| 856 | F016102772 | 29.75 | 35.40 | |
| Netzanschlussleitung GB 22m 2 x 0,75mm without pl | ||||
| 875/02 | F016104085 | 26.84 | 31.94 | |
| Verbindungskabel | ||||
| 875/03 | F016102355 | 4.70 | 5.59 | |
| Montagesatz | ||||
| 875/04 | F016103136 | 18.19 | 21.65 | |
| Handgriff | ||||
| 878 | F016102330 | 9.53 | 11.34 | |
| Bandabdeckung | ||||
| 889 | F016102356 | 2.71 | 3.22 | |
| Riemenscheibe | ||||
| 891 | F016102357 | 2.24 | 2.67 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 892 | F016102358 | |||
