Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0602490434 ( EXACT2 )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

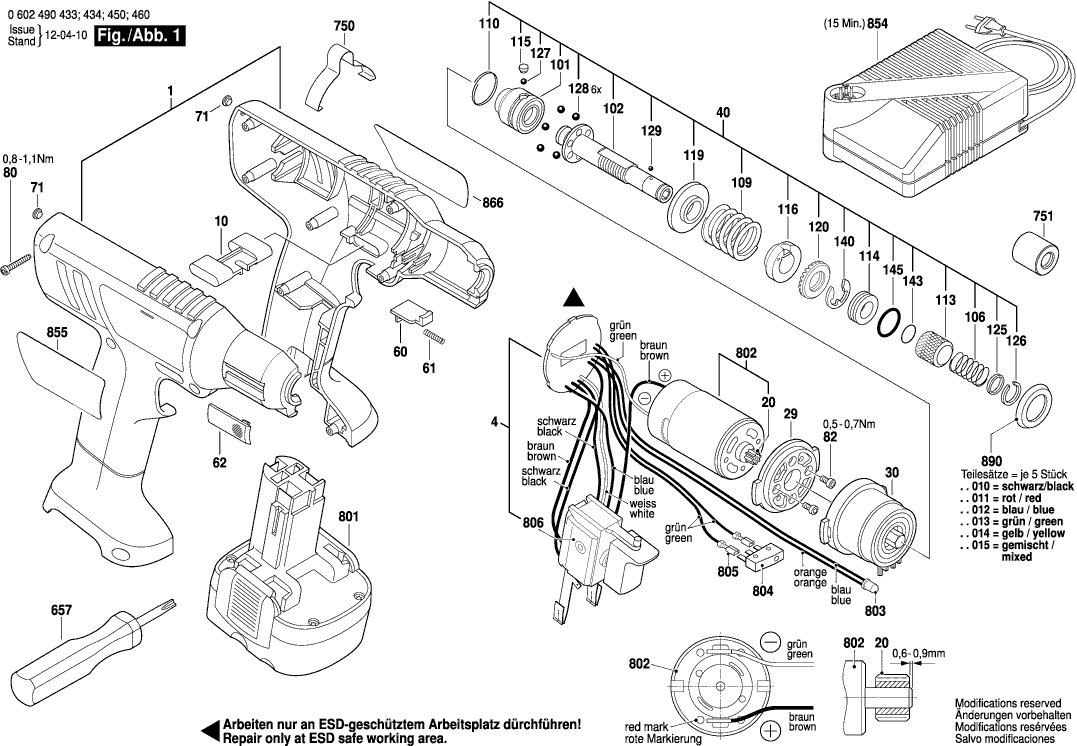

Zeichnungen der Bosch 0602490434 ( EXACT2 )
Teileliste der Bosch 0602490434 ( EXACT2 )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Gehäuseschale | ||||
| 1 | 3605105015 | 23.75 | 28.26 | |
| El-baugruppe | ||||
| 4 | 3607200106 | 209.26 | 249.02 | |
| Schaltschieber | ||||
| 10 | 3601099003 | 2.24 | 2.67 | |
| Ritzel Z=9 | ||||
| 20 | 2606316164 | 3.31 | 3.94 | |
| Zwischenflansch | ||||
| 29 | 2605719011 | 2.71 | 3.22 | |
| Planetengetriebe | ||||
| 30 | 3607030443 | 23.75 | 28.26 | |
| Bausatz | ||||
| 40 | 3607031546 | 233.78 | 278.20 | |
| Schaltstück | ||||
| 60 | 3601923022 | 4.10 | 4.88 | |
| Druckfeder | ||||
| 61 | 3604611022 | 2.71 | 3.22 | |
| Schieber | ||||
| 62 | 3601923029 | 4.10 | 4.88 | |
| Lichtleiter | ||||
| 71 | 3604460132 | 2.24 | 2.67 | |
| Torx-Linsenschraube 3x18 | ||||
| 80 | 2603490018 | 0.83 | 0.99 | |
| Torx-Zylinderschraube M3x5-8.8-Z | ||||
| 82 | 2603414048 | 0.83 | 0.99 | |
| Kupplungsteil | ||||
| 101 | 3606445043 | 101.94 | 121.31 | |
| Abtriebswelle | ||||
| 102 | 3603124023 | 67.25 | 80.03 | |
| Druckfeder | ||||
| 106 | 3604610011 | 2.24 | 2.67 | |
| Druckfeder WEISS | ||||
| 109 | 3604618003 | 5.83 | 6.94 | |
| Sprengring | ||||
| 110 | 3600224053 | 1.18 | 1.40 | |
| Klemmbuchse | ||||
| 113 | 3600499023 | 13.93 | 16.58 | |
| Gleitlager | ||||
| 114 | 3600921001 | 7.58 | 9.02 | |
| Verschlussplatte | ||||
| 115 | 3601023011 | 1.94 | 2.31 | |
| Einstellring | ||||
| 116 | 3600134014 | 26.84 | 31.94 | |
| Lagerscheibe | ||||
| 119 | 3600190036 | 6.54 | 7.78 | |
| Rastscheibe | ||||
| 120 | 3603344047 | 20.42 | 24.30 | |
| Stützring | ||||
| 125 | 3600202020 | 6.54 | 7.78 | |
| Sprengring | ||||
| 126 | 3600224006 | 2.24 | 2.67 | |
| Kugel DIN 5401-3,5 MM-III-ST | ||||
| 127 | 1903230006 | 1.70 | 2.02 | |
| Kugel 4,5 MM III DIN 5401-ST | ||||
| 128 | 1903230008 | 0.83 | 0.99 | |
| Kugel DIN 5401-2,5MM-III-ST | ||||
| 129 | 1903230003 | 1.94 | 2.31 | |
| Sicherungsscheibe DIN 6799-9-FSt | ||||
| 140 | 2916080012 | 1.18 | 1.40 | |
| O-Ring 9,0x1,2 MM | ||||
| 143 | 3600210038 | 1.94 | 2.31 | |
| O-ring | ||||
| 145 | 3600210116 | 2.24 | 2.67 | |
| Schraubendreher | ||||
| 657 | 3607950027 | 11.88 | 14.14 | |
| Aufhängebügel | ||||
| 750 | 3601923024 | 8.45 | 10.06 | |
| Schutzkappe 5 STUECK | ||||
| 751 | 3605500210 | 15.71 | 18.69 | |
| Einschub-Akkupaket 9,6V,2,6Ah,NiMh | ||||
| 801 | 2607335681 | 168.86 | 200.94 | |
| Gleichstrommotor 9,6V | ||||
| 802 | 3607031537 | 33.45 | 39.81 | |
| Leuchtdiode | ||||
| 803 | 3609202764 | 20.42 | 24.30 | |
| Mikroschalter | ||||
| 804 | 3609202762 | 23.75 | 28.26 | |
| Steckersatz | ||||
| 805 | 3609202766 | 5.33 | 6.34 | |
| Schalter | ||||
| 806 | 3607200083 | 55.25 | 65.75 | |
| Schnell-Lader J 100/7,2-24V, 1h | ||||
| 854 | 2607224435 | 113.29 | 134.82 | |
| Schnell-Lader EU 230/7,2-24V, 30 MIN. | ||||
| 854 | 2607225027 | 113.29 | 134.82 | |
| Schnell-Lader GB 230/7,2-24V, 30 MIN. | ||||
| 854 | 2607225029 | 101.94 | 121.31 | |
| Schnell-Lader AUS 240/7,2-24V, 30 MIN. | ||||
| 854 | 2607225031 | 101.94 | 121.31 | |
| Schnell-Lader USA 120/7,2-24V, 30 MIN. | ||||
| 854 | 2607225033 | 101.94 | 121.31 | |
| Schnell-Lader ROK 220/7,2-24V, 30 MIN. | ||||
| 854 | 2607225039 | 91.56 | 108.96 | |
| Typschild | ||||
| 855 | 160703129X | 7.58 | 9.02 | |
| Firmenschild | ||||
| 866 | 3601119211 | 5.83 | 6.94 | |
| Teilesatz 5 STUECK | ||||
| 890 | 3600106015 | 23.75 | 28.26 | |
| Teilesatz 5 STUECK ORANGE | ||||
| 890 | 3600106014 | 20.42 | 24.30 | |
| Teilesatz 5 STUECK SCHWARZ | ||||
| 890 | 3600106010 | 20.42 | 24.30 | |
| Teilesatz 5 STUECK HELLBLAU | ||||
| 890 | 3600106012 | 20.42 | 24.30 | |
| Teilesatz 5 STUECK HELLGRUEN | ||||
| 890 | 3600106013 | 15.71 | 18.69 | |
| Teilesatz 5 STUECK ROT | ||||
| 890 | 3600106011 | 15.71 | 18.69 | |
