Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0601989103 ( GAS50 )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

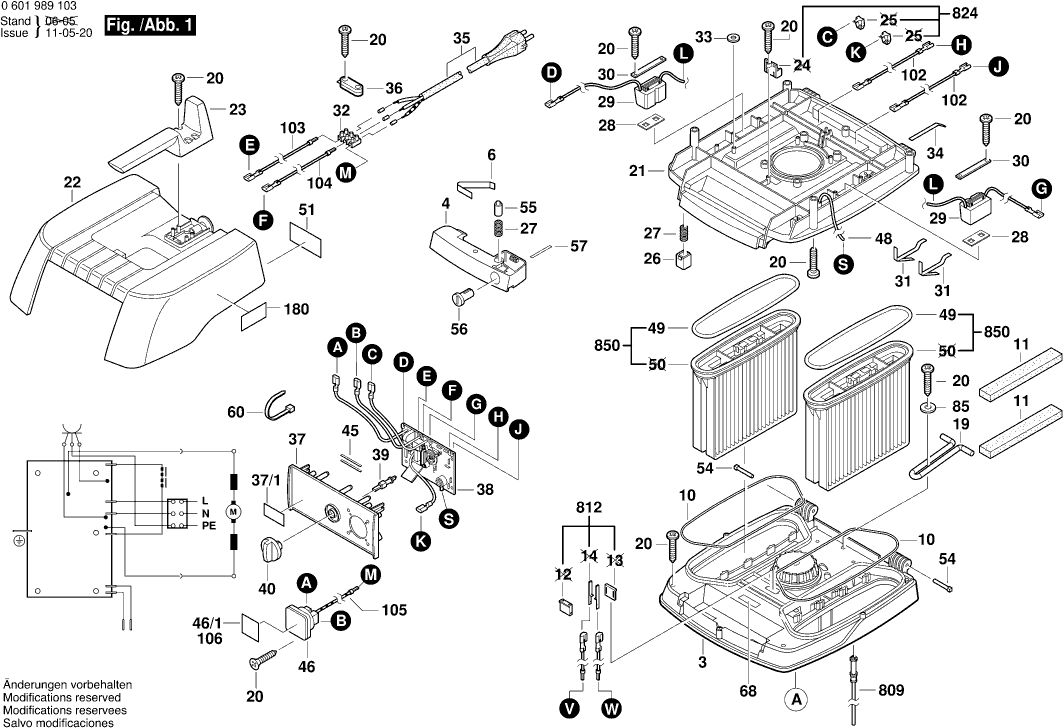

Zeichnungen der Bosch 0601989103 ( GAS50 )
Teileliste der Bosch 0601989103 ( GAS50 )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Motorgehäuse | ||||
| 3 | 1600A000R5 | 44.82 | 53.34 | |
| Riegelverschluss | ||||
| 4 | 1609203D07 | 7.58 | 9.02 | |
| Kontaktfinger | ||||
| 5 | 1609203C27 | 3.31 | 3.94 | |
| Blattfeder | ||||
| 6 | 1609203C28 | 1.94 | 2.31 | |
| Schalldaemmatte | ||||
| 7 | 1609203C29 | 7.58 | 9.02 | |
| Schalldaemmatte | ||||
| 8 | 1609203C30 | 13.93 | 16.58 | |
| Dichtschnur 3 M | ||||
| 10 | 1609203C32 | 7.58 | 9.02 | |
| Dichtschnur 1,5 M | ||||
| 10/1 | 1609203C33 | 8.45 | 10.06 | |
| Luftfilter | ||||
| 11 | 1609203C34 | 1.94 | 2.31 | |
| Dichtring | ||||
| 15 | 1609201669 | 4.70 | 5.59 | |
| Adapter | ||||
| 15 | 1600A016H6 | 0.83 | 0.99 | |
| Dichtring | ||||
| 17 | 1609203B13 | 5.33 | 6.34 | |
| Dichtring | ||||
| 17 | 1600A016H7 | 0.83 | 0.99 | |
| Abstützung | ||||
| 19 | 1600A000RW | 5.33 | 6.34 | |
| Blechschraube DIN 7981-B3,5x25 | ||||
| 20 | 2910611015 | 1.18 | 1.40 | |
| Zwischengehäuse | ||||
| 21 | 1600A000R7 | 29.75 | 35.40 | |
| Abdeckhaube | ||||
| 22 | 1609203C42 | 29.75 | 35.40 | |
| Griff | ||||
| 23 | 1609203C43 | 8.45 | 10.06 | |
| Druckstück | ||||
| 26 | 1609203C46 | 0.83 | 0.99 | |
| Druckfeder | ||||
| 27 | 1609201685 | 1.70 | 2.02 | |
| Dichtscheibe | ||||
| 28 | 1609201663 | 1.70 | 2.02 | |
| Anbaurüttler 220-240V | ||||
| 29 | 1609201662 | 91.56 | 108.96 | |
| Halteblech | ||||
| 30 | 1609203C48 | 1.70 | 2.02 | |
| Kontaktbügel | ||||
| 31 | 1609203C49 | 1.70 | 2.02 | |
| Anschlussklemme | ||||
| 32 | 1609203C50 | 1.94 | 2.31 | |
| Niederhalter | ||||
| 33 | 1609203C51 | 0.83 | 0.99 | |
| Kontaktfeder | ||||
| 34 | 1609203C52 | 0.83 | 0.99 | |
| Netzanschlussleitung | ||||
| 35 | 1609203C53 | 44.82 | 53.34 | |
| Leitungshalter | ||||
| 36 | 1609203C54 | 1.18 | 1.40 | |
| Frontblende | ||||
| 37 | 1609203C38 | 9.53 | 11.34 | |
| Leiterplatte Bestückt 230-240V | ||||
| 38 | 1609203D12 | 91.56 | 108.96 | |
| Achse | ||||
| 39 | 1609203W42 | 1.18 | 1.40 | |
| Schalterknopf | ||||
| 40 | 1609203C58 | 3.31 | 3.94 | |
| Schaltfeder | ||||
| 45 | 1609203C62 | 1.18 | 1.40 | |
| Steckdose | ||||
| 46 | 1609203C63 | 20.42 | 24.30 | |
| Kunststoffschlauch | ||||
| 48 | 1609203C65 | 1.94 | 2.31 | |
| Dichtring | ||||
| 49 | 1609203C66 | 4.70 | 5.59 | |
| Typschild | ||||
| 51 | 1601118C98 | 2.24 | 2.67 | |
| Lagerbolzen | ||||
| 54 | 1609203C70 | 1.70 | 2.02 | |
| Verschlussstift | ||||
| 55 | 1609203C71 | 1.94 | 2.31 | |
| Verschlussglied | ||||
| 56 | 1609203C72 | 1.94 | 2.31 | |
| Verschlussfeder | ||||
| 57 | 1609203C73 | 8.45 | 10.06 | |
| Stütze | ||||
| 58 | 1609203C74 | 1.18 | 1.40 | |
| Kabelbinder | ||||
| 60 | 1609203C76 | 0.83 | 0.99 | |
| Kohlebürstensatz | ||||
| 66 | 1609203Z24 | 34.69 | 41.28 | |
| Warnschild | ||||
| 68 | 1601118C61 | 2.71 | 3.22 | |
| Stopfen | ||||
| 74 | 1609202727 | 2.71 | 3.22 | |
| Lenkrolle | ||||
| 75 | 1609203K69 | 11.88 | 14.14 | |
| Staubbehaelter | ||||
| 80 | 1609203C88 | 168.86 | 200.94 | |
| Achse | ||||
| 82 | 1609203C90 | 10.73 | 12.77 | |
| Laufrad | ||||
| 83 | 1609203C91 | 15.71 | 18.69 | |
| Unterlegscheibe Ø4,2xØ11x1,2MM | ||||
| 85 | 1609202726 | 1.18 | 1.40 | |
| Blechschraube DIN 7981-B3,5x25 | ||||
| 86 | 2910611015 | 1.18 | 1.40 | |
| Bügel | ||||
| 87 | 1609203C93 | 49.56 | 58.98 | |
| Sicherungsfeder | ||||
| 88 | 1609203C94 | 5.33 | 6.34 | |
| Schlauch Ø38xØ32x125MM | ||||
| 89 | 1609203C87 | 23.75 | 28.26 | |
| Verschlussstopfen | ||||
| 90 | 1609203D00 | 10.73 | 12.77 | |
| Kabelbinder | ||||
| 91 | 1609203D01 | 1.18 | 1.40 | |
| Druckblech ISC 240 komplett | ||||
| 92 | 1609203E24 | 4.70 | 5.59 | |
| Verbindungsleitung | ||||
| 101 | 1609203Z25 | 7.13 | 8.48 | |
| Verbindungsleitung | ||||
| 102 | 1609203C96 | 1.94 | 2.31 | |
| Verbindungsleitung | ||||
| 103 | 1609203C97 | 2.24 | 2.67 | |
| Verbindungsleitung | ||||
| 104 | 1609203C98 | 2.24 | 2.67 | |
| Verbindungsleitung | ||||
| 105 | 1609203U04 | 3.31 | 3.94 | |
| Luftschlauch | ||||
| 650 | 1600A000VY | 113.29 | 134.82 | |
| Anschlussstutzen | ||||
| 650/1 | 1609203V36 | 20.42 | 24.30 | |
| Einstellrohr | ||||
| 651 | 1609202525 | 23.75 | 28.26 | |
| Saugrohr Ø 35x500 | ||||
| 652 | 1609202527 | 13.93 | 16.58 | |
| Saugdüse | ||||
| 653 | 1609202526 | 15.71 | 18.69 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 654 | 2609390006 | |||
| Flächenbürste | ||||
| 654/1 | 1609390493 | 18.19 | 21.65 | |
| Flächenbürste | ||||
| 654/2 | 1609390494 | 9.53 | 11.34 | |
| Streifenbürste | ||||
| 654/3 | 1609390495 | 12.41 | 14.77 | |
| Fugendüse Ø 35 MM | ||||
| 655 | 1609202532 | 7.58 | 9.02 | |
| Staubbeutel | ||||
| 673 | 1609203N74 | 38.24 | 45.51 | |
| Zwischenflansch | ||||
| 801 | 1609203C39 | 36.85 | 43.85 | |
| Verbindungsleitung | ||||
| 802 | 1609203C95 | 1.94 | 2.31 | |
| Kohlebürstensatz | ||||
| 803 | 1609203C81 | 36.85 | 43.85 | |
| Elektrode | ||||
| 809 | 1609203M84 | 5.83 | 6.94 | |
| Stecker | ||||
| 812 | 1609203C40 | 5.83 | 6.94 | |
| Dichtring | ||||
| 815 | 1609201669 | 4.70 | 5.59 | |
| Sauggebläse | ||||
| 816 | 1609203Z37 | 220.13 | 261.95 | |
| Dichtring | ||||
| 817 | 1609203B13 | 5.33 | 6.34 | |
| Buchsenkontakt | ||||
| 824 | 1609203C75 | 6.54 | 7.78 | |
| Luftfilter | ||||
| 850 | 1609203C78 | 101.94 | 121.31 | |
| Kohlebürstensatz | ||||
| 866 | 1609203L60 | 40.61 | 48.33 | |
| Spannverschluss | ||||
| 881 | 1609203L96 | 12.41 | 14.77 | |
| Luftschlauch | ||||
| 890 | 1600A000VY | 113.29 | 134.82 | |
| Anschlussstutzen | ||||
| 890/2 | 1609203V36 | 20.42 | 24.30 | |
| Anschlussstutzen | ||||
| 895 | 1600A000W0 | 26.84 | 31.94 | |
