Bosch GBH 14,4 V-LI Zeichnungen und Teile

Genaue Typennummer:
3 611 J05 400
3 611 J05 400

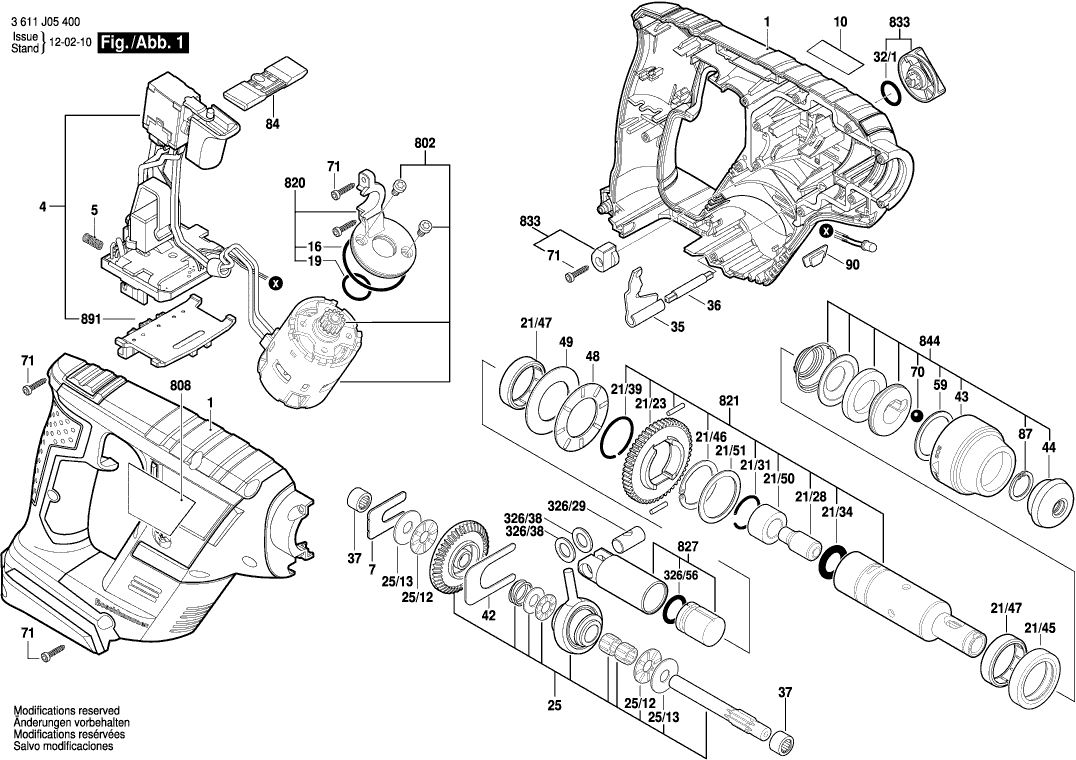

Zeichnungen der BOSCH 3611J05400 ( GBH14,4V-LI )
Teileliste der BOSCH 3611J05400 ( GBH14,4V-LI )
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
Gehäuseschale | ||||
1 | 1615104164 | Gehäuseschale | € 28.80 | |
Elektronikmodul | ||||
4 | 1607233411 | Elektronikmodul | € 111.40 | |
U-Blech 0,9 MM | ||||
7 | 1611320001 | U-Blech 0,9 MM | € 1.29 | |
U-Blech 0,7 MM | ||||
7 | 1611320002 | U-Blech 0,7 MM | € 1.29 | |
U-Blech 0,8 MM | ||||
7 | 1611320003 | U-Blech 0,8 MM | € 1.29 | |
Firmenschild GBH 14,4 V-LI | ||||
10 | 1611110W13 | Firmenschild GBH 14,4 V-LI | € 2.28 | |
O-Ring 32,0x1,5 MM | ||||
16 | 1610210243 | O-Ring 32,0x1,5 MM | € 2.00 | |
O-Ring 14,2x2,0 MM | ||||
19 | 1610210231 | O-Ring 14,2x2,0 MM | € 0.99 | |
Stirnrad | ||||
21/23 | 1616312011 | Stirnrad | € 13.22 | |
Schlagbolzen | ||||
21/28 | 1613124107 | Schlagbolzen | € 4.00 | |
Sprengring | ||||
21/31 | 1614601075 | Sprengring | € 0.99 | |
O-Ring 11,3x4,75 MM | ||||
21/34 | 1610210113 | O-Ring 11,3x4,75 MM | € 1.29 | |
Sprengring | ||||
21/39 | 1614601076 | Sprengring | € 0.99 | |
Wellendichtring | ||||
21/45 | 1610283048 | Wellendichtring | € 5.71 | |
Sprengring | ||||
21/46 | 1614601054 | Sprengring | € 1.29 | |
Nadelhülse | ||||
21/47 | 1610910071 | Nadelhülse | € 6.69 | |
Führungsbuchse | ||||
21/50 | 1610400047 | Führungsbuchse | € 5.71 | |
Stützscheibe 1,0 MM DICK | ||||
21/51 | 1610100025 | Stützscheibe 1,0 MM DICK | € 1.29 | |
Zwischenwelle | ||||
25 | 16170006CZ | Zwischenwelle | € 73.83 | |
Axialnadelkranz | ||||
25/12 | 1610913024 | Axialnadelkranz | € 2.00 | |
Lagerscheibe | ||||
25/13 | 1610100024 | Lagerscheibe | € 0.99 | |
O-Ring 12,0x2,0 MM | ||||
32/1 | 1610210233 | O-Ring 12,0x2,0 MM | € 2.38 | |
Andrückhebel | ||||
35 | 1611329032 | Andrückhebel | € 2.71 | |
Einstellstift | ||||
36 | 1613101015 | Einstellstift | € 4.86 | |
Nadellager Ø8x8 MM | ||||
37 | 2600917003 | Nadellager Ø8x8 MM | € 2.83 | |
Bremsblech | ||||
42 | 1611031008 | Bremsblech | € 1.29 | |
Schutzhülse | ||||
43 | 1610499080 | Schutzhülse | € 2.00 | |
Schutzkappe | ||||
44 | 1610508052 | Schutzkappe | € 0.99 | |
Nadelkranz | ||||
48 | 1610913027 | Nadelkranz | € 3.28 | |
Lagerscheibe 1,0 MM DICK | ||||
49 | 1610102617 | Lagerscheibe 1,0 MM DICK | € 2.08 | |
Anlaufscheibe 1,0 MM DICK | ||||
59 | 1610102045 | Anlaufscheibe 1,0 MM DICK | € 0.99 | |
Kugel DIN 5401-Ø7MM-III-ST | ||||
70 | 1903230013 | Kugel DIN 5401-Ø7MM-III-ST | € 1.33 | |
Torx-Linsenschraube | ||||
71 | 1613490028 | Torx-Linsenschraube | € 0.99 | |
Schaltschieber | ||||
84 | 1613231029 | Schaltschieber | € 1.29 | |
Sicherungsring | ||||
87 | 1614601077 | Sicherungsring | € 1.33 | |
Linse | ||||
90 | 1600A000LE | Linse | € 1.29 | |
Kolbenbolzen | ||||
326/29 | 1613100039 | Kolbenbolzen | € 2.28 | |
Distanzscheibe 1,2 MM DICK | ||||
326/38 | 1610100608 | Distanzscheibe 1,2 MM DICK | € 1.33 | |
O-Ring 13,0x2,5 MM | ||||
326/56 | 1610210232 | O-Ring 13,0x2,5 MM | € 0.99 | |
Einschub-akkupaket Bbs-mr Xl-pack 14,4v, Li | ||||
653 | 2607336223 | Einschub-akkupaket Bbs-mr Xl-pack 14,4v, Li | € 74.18 | |
Einschub-Akkupaket BBS-MR XL-PACK 14,4V, LI, 4,0 | ||||
653 | 2607336813 | Einschub-Akkupaket BBS-MR XL-PACK 14,4V, LI, 4,0 | € 111.40 | |
Ladegerät EU 230/14,4-18V, 30 40 S | ||||
654 | 2607225321 | Ladegerät EU 230/14,4-18V, 30 40 S | € 67.28 | |
Ladegerät J 100/10,8-18V, 30 MIN | ||||
654 | 2607225331 | Ladegerät J 100/10,8-18V, 30 MIN | € 137.84 | |
Schnell-Lader ROK 220/10,8-18V, 1h | ||||
654 | 2607225435 | Schnell-Lader ROK 220/10,8-18V, 1h | € 99.09 | |
Gleichstrommotor | ||||
802 | 16170006CW | Gleichstrommotor | € 124.09 | |
Typschild | ||||
808 | 1611110W32 | Typschild | € 2.71 | |
Zwischenflansch | ||||
820 | 16170006CX | Zwischenflansch | € 28.80 | |
Hammerrohr | ||||
821 | 16170006CY | Hammerrohr | € 111.40 | |
Hammerkolben | ||||
827 | 16170006D0 | Hammerkolben | € 15.05 | |
Knebelgriff | ||||
833 | 16170006D1 | Knebelgriff | € 7.85 | |
Schutzhülse | ||||
844 | 16170006D3 | Schutzhülse | € 10.28 | |
Kontakthalter | ||||
891 | 1609280474 | Kontakthalter | € 13.22 |
