Bosch GBH 18V-20 Zeichnungen und Teile

Genaue Typennummer:
3 611 J11 000
3 611 J11 000

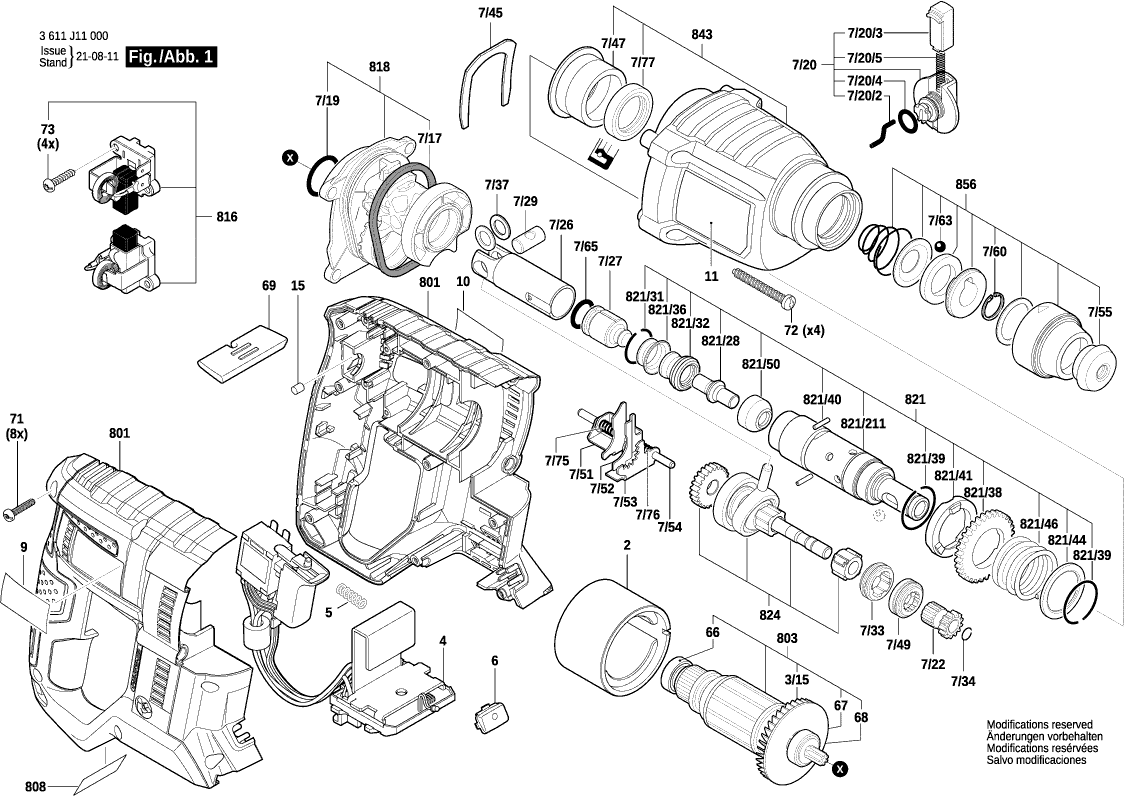

Zeichnungen der BOSCH 3611J11000 ( GBH18V-20 )
Teileliste der BOSCH 3611J11000 ( GBH18V-20 )
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
Polschuh | ||||
2 | 1619P13742 | Polschuh | € 19.11 | |
Axiallüfter | ||||
3/15 | 2610909077 | Axiallüfter | € 2.28 | |
Elektronik-Modul | ||||
4 | 1600A00F9H | Elektronik-Modul | € 81.81 | |
Druckfeder | ||||
5 | 2604690055 | Druckfeder | € 0.99 | |
Objektiv | ||||
6 | 1619P13744 | Objektiv | € 2.00 | |
O-Ring | ||||
7/17 | 1610290108 | O-Ring | € 1.29 | |
O-ring | ||||
7/17 | 1619P09721 | O-ring | € 2.26 | |
O-Ring 22,0x2,5 MM | ||||
7/19 | 1610210184 | O-Ring 22,0x2,5 MM | € 0.99 | |
Knebelgriff SCHWARZ | ||||
7/20 | 1612026151 | Knebelgriff SCHWARZ | € 13.22 | |
Mitnehmerstift | ||||
7/20/2 | 1614690009 | Mitnehmerstift | € 3.28 | |
Schalterknopf ROT | ||||
7/20/3 | 1612026035 | Schalterknopf ROT | € 1.33 | |
O-Ring 10,5x2,7 MM | ||||
7/20/4 | 1610210046 | O-Ring 10,5x2,7 MM | € 1.33 | |
Druckfeder | ||||
7/20/5 | 1614611006 | Druckfeder | € 3.43 | |
Zahnhülse | ||||
7/22 | 1616328053 | Zahnhülse | € 7.85 | |
Hammerkolben | ||||
7/26 | 1618700083 | Hammerkolben | € 11.57 | |
Schläger | ||||
7/27 | 1618710085 | Schläger | € 9.14 | |
Kolbenbolzen | ||||
7/29 | 1613100034 | Kolbenbolzen | € 2.71 | |
Schaltstück | ||||
7/33 | 1615820103 | Schaltstück | € 2.28 | |
Sprengring | ||||
7/34 | 1619P00829 | Sprengring | € 0.99 | |
Führungsscheibe | ||||
7/37 | 1610100016 | Führungsscheibe | € 1.29 | |
Halteblech | ||||
7/45 | 1611016003 | Halteblech | € 2.08 | |
Gleitlager | ||||
7/47 | 1610202031 | Gleitlager | € 5.71 | |
Schaltstück | ||||
7/49 | 1615820104 | Schaltstück | € 2.28 | |
Schaltblech | ||||
7/51 | 1610021004 | Schaltblech | € 0.99 | |
Schaltblech | ||||
7/52 | 1610021006 | Schaltblech | € 0.99 | |
Schaltblech | ||||
7/53 | 1610021005 | Schaltblech | € 0.99 | |
Führungsstange | ||||
7/54 | 1613023005 | Führungsstange | € 1.29 | |
Schutzkappe | ||||
7/55 | 1610508052 | Schutzkappe | € 0.99 | |
Sicherungsring | ||||
7/60 | 1614601077 | Sicherungsring | € 1.33 | |
Kugel DIN 5401-Ø7MM-III-ST | ||||
7/63 | 1903230013 | Kugel DIN 5401-Ø7MM-III-ST | € 1.33 | |
O-Ring 13,0x3,0 MM | ||||
7/65 | 1610210244 | O-Ring 13,0x3,0 MM | € 2.00 | |
Druckfeder | ||||
7/75 | 1614643025 | Druckfeder | € 0.99 | |
Druckfeder | ||||
7/76 | 1614643023 | Druckfeder | € 0.99 | |
Wellendichtring | ||||
7/77 | 1619P09722 | Wellendichtring | € 2.71 | |
Firmenschild GBH 18V-20 | ||||
9 | 1619P14170 | Firmenschild GBH 18V-20 | € 2.28 | |
Firmenschild GBH 18V-20 | ||||
10 | 1619P14171 | Firmenschild GBH 18V-20 | € 2.28 | |
Hinweisschild | ||||
11 | 1619P13767 | Hinweisschild | € 2.28 | |
Dämpfungsgummi | ||||
15 | 2603100056 | Dämpfungsgummi | € 1.33 | |
Kugellager 8x22x7 | ||||
66 | 1900905029 | Kugellager 8x22x7 | € 19.11 | |
Rillenkugellager | ||||
67 | 1610905047 | Rillenkugellager | € 7.00 | |
Unterlegscheibe | ||||
68 | 1600100037 | Unterlegscheibe | € 0.99 | |
Umschalter | ||||
69 | 1619P13747 | Umschalter | € 2.00 | |
Torx-Linsenschraube 4x20 | ||||
71 | 2603490023 | Torx-Linsenschraube 4x20 | € 0.99 | |
Torx-Linsenschraube | ||||
72 | 1619P09645 | Torx-Linsenschraube | € 0.99 | |
Torx-Linsenschraube | ||||
73 | 1619P06252 | Torx-Linsenschraube | € 1.29 | |
Tiefenanschlag SW 6x210 MM | ||||
651 | 1613001009 | Tiefenanschlag SW 6x210 MM | € 3.43 | |
Akku-Paket 18V 3.0Ah Li SCM | ||||
653 | 1607A350B2 | Akku-Paket 18V 3.0Ah Li SCM | € 111.40 | |
Einschub-Akkupaket BBS MR 18V, 4,0Ah, 47 S | ||||
653 | 2607336815 | Einschub-Akkupaket BBS MR 18V, 4,0Ah, 47 S | € 137.84 | |
Akku-Paket BBS MR, 18V, 5,0 Ah 48 S | ||||
653 | 2607337069 | Akku-Paket BBS MR, 18V, 5,0 Ah 48 S | € 180.90 | |
Ladegerät EU 230/14,4-18V, 30 40 S | ||||
654 | 2607225321 | Ladegerät EU 230/14,4-18V, 30 40 S | € 67.28 | |
Ladegerät GB 230/10,8-18V, 30 42 S | ||||
654 | 2607225323 | Ladegerät GB 230/10,8-18V, 30 42 S | € 81.81 | |
Schnell-Lader EU 230/10,8-18V, 1h, AL 30-CV-LI | ||||
654 | 2607225347 | Schnell-Lader EU 230/10,8-18V, 1h, AL 30-CV-LI | € 111.40 | |
Schnell-Lader EU AL 1820 CV 220V | ||||
654 | 2607225423 | Schnell-Lader EU AL 1820 CV 220V | € 81.81 | |
Schnell-Lader GB 230/10,8-18V, 1h | ||||
654 | 2607225425 | Schnell-Lader GB 230/10,8-18V, 1h | € 73.83 | |
Schnell-Lader AUS 240/10,8-18V, 1h | ||||
654 | 2607225427 | Schnell-Lader AUS 240/10,8-18V, 1h | € 137.84 | |
Schnell-Lader EU 230/7,2-24V,1h | ||||
654 | 2607225645 | Schnell-Lader EU 230/7,2-24V,1h | € 81.81 | |
Schnell-Lader | ||||
654 | 2607225875 | Schnell-Lader | € 73.83 | |
Ladegerät EU GAL 1880 CV 230/14,4-18V | ||||
654 | 2607225921 | Ladegerät EU GAL 1880 CV 230/14,4-18V | € 158.65 | |
Ladegerät GB GAL 1880 CV 230/14,4-18V | ||||
654 | 2607225923 | Ladegerät GB GAL 1880 CV 230/14,4-18V | € 137.84 | |
Ladegerät AUS GAL 1880 CV 230/14,4-18V | ||||
654 | 2607225925 | Ladegerät AUS GAL 1880 CV 230/14,4-18V | € 137.84 | |
Schnell-Lader EU GAL 18V-40, 230V/10,8V – 18V | ||||
654 | 2607226251 | Schnell-Lader EU GAL 18V-40, 230V/10,8V – 18V | € 81.81 | |
Klinke | ||||
691/895 | 1619P14336 | Klinke | € 4.86 | |
Motorgehäuse | ||||
801 | 1619P14446 | Motorgehäuse | € 22.12 | |
Anker | ||||
803 | 1619P14346 | Anker | € 40.71 | |
Typschild | ||||
808 | 1619P14350 | Typschild | € 2.28 | |
Kohlebürstensatz | ||||
816 | 1619P14345 | Kohlebürstensatz | € 11.57 | |
Zwischenflansch | ||||
818 | 1619P09616 | Zwischenflansch | € 24.87 | |
Hammerrohr | ||||
821 | 1619P09617 | Hammerrohr | € 81.81 | |
Hammerrohr | ||||
821/211 | 1619P09815 | Hammerrohr | € 32.59 | |
Schlagbolzen | ||||
821/28 | 1613124084 | Schlagbolzen | € 4.00 | |
Sprengring | ||||
821/31 | 1619P09816 | Sprengring | € 0.99 | |
Gummibuchse | ||||
821/32 | 1619P07426 | Gummibuchse | € 4.00 | |
Halteblech | ||||
821/36 | 1610551008 | Halteblech | € 1.29 | |
Stirnrad | ||||
821/38 | 1616317084 | Stirnrad | € 16.89 | |
Sprengring | ||||
821/39 | 1614601055 | Sprengring | € 0.99 | |
Zylinderstift | ||||
821/40 | 1613100032 | Zylinderstift | € 0.99 | |
Klinkenscheibe | ||||
821/41 | 1610102072 | Klinkenscheibe | € 5.71 | |
Anlaufscheibe | ||||
821/44 | 1610102092 | Anlaufscheibe | € 0.99 | |
Druckfeder | ||||
821/46 | 1614630003 | Druckfeder | € 2.00 | |
Anlaufring | ||||
821/50 | 1600A00FL3 | Anlaufring | € 2.71 | |
Zusatzhandgriff | ||||
822 | 160202508X | Zusatzhandgriff | € 16.89 | |
Zusatzhandgriff | ||||
822/120 | 160202507H | Zusatzhandgriff | € 10.71 | |
Spannband Ø50 MM | ||||
822/124 | 1611316021 | Spannband Ø50 MM | € 2.83 | |
Hammerschraube M8x40 MM | ||||
822/125 | 1613490002 | Hammerschraube M8x40 MM | € 4.16 | |
Klemmhalter | ||||
822/802 | 1617000475 | Klemmhalter | € 9.52 | |
Zwischenwelle | ||||
824 | 16170006BC | Zwischenwelle | € 44.77 | |
Getriebegehäuse | ||||
843 | 1619P09186 | Getriebegehäuse | € 32.59 | |
Schutzhülse | ||||
856 | 16170006D3 | Schutzhülse | € 10.28 | |
Fetttube 225 ML | ||||
892 | 1615430020 | Fetttube 225 ML | € 19.11 | |
Fetttube 225 ML | ||||
893 | 1615430001 | Fetttube 225 ML | € 24.87 |
