Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3611J13080 (GBH18V-45C)'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

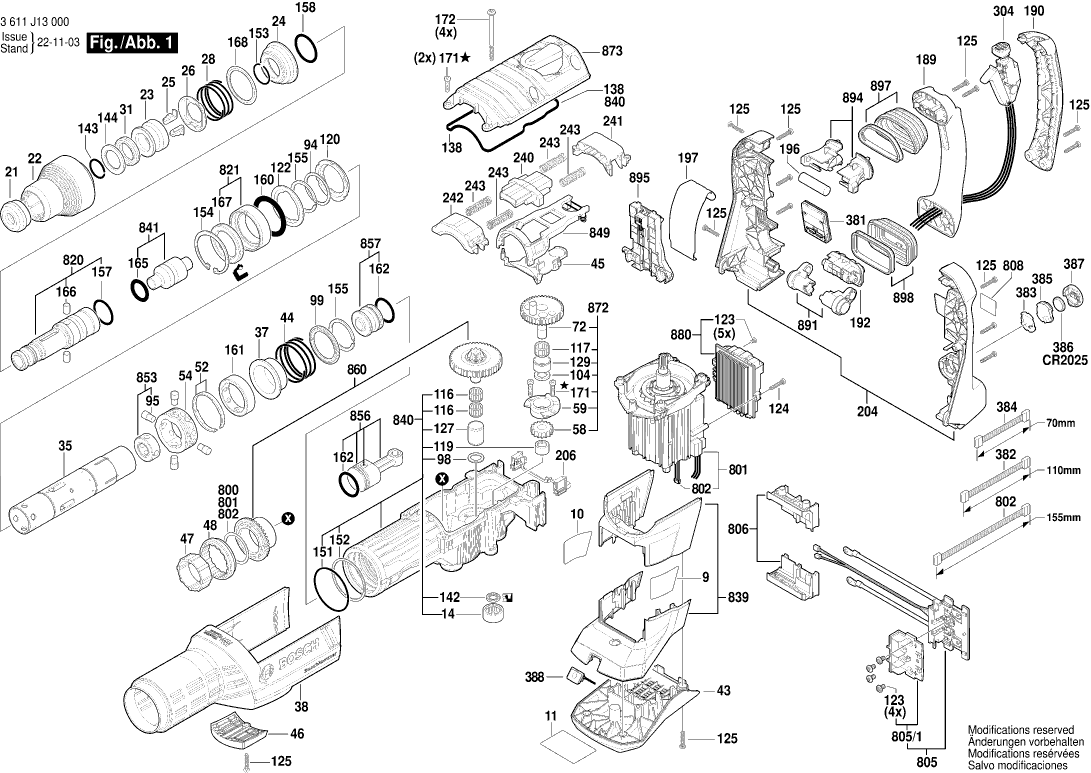

Zeichnungen der Bosch 3611J13080 (GBH18V-45C)
Teileliste der Bosch 3611J13080 (GBH18V-45C)
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Firmenschild GBH 2000 | ||||
| 9 | 160111C375 | 2.40 | 2.86 | |
| Firmenschild GBH 2000 | ||||
| 10 | 160111C376 | 2.40 | 2.86 | |
| NADELLAGER | ||||
| 14 | 1610910096 | 21.30 | 25.35 | |
| Schutzkappe | ||||
| 21 | 1610508038 | 8.35 | 9.94 | |
| Schutzhülse | ||||
| 22 | 1610591051 | 10.68 | 12.71 | |
| Anschlaghülse | ||||
| 23 | 1610520006 | 16.79 | 19.98 | |
| Bundbuchse | ||||
| 24 | 1610500025 | 9.67 | 11.51 | |
| Sperrkörper | ||||
| 25 | 1612300027 | 10.90 | 12.97 | |
| Schaltscheibe | ||||
| 26 | 1600A019WL | 2.86 | 3.40 | |
| Druckfeder | ||||
| 28 | 1614621010 | 4.18 | 4.97 | |
| Dämpfungsring | ||||
| 31 | 1610290129 | 5.96 | 7.09 | |
| Hammerrohr | ||||
| 35 | 1615806249 | 91.33 | 108.68 | |
| Hammerrohr | ||||
| 35 | 1617S02A20 | 64.67 | 76.96 | |
| Steuerhülse | ||||
| 37 | 1610322018 | 7.46 | 8.88 | |
| Abdeckhaube | ||||
| 38 | 1615190177 | 31.42 | 37.39 | |
| Lüftergehäuse | ||||
| 43 | 1600A01D7D | 18.94 | 22.54 | |
| Druckfeder | ||||
| 44 | 1614621020 | 2.40 | 2.86 | |
| Niederhalter | ||||
| 45 | 1610591052 | 2.08 | 2.48 | |
| Abstützelement | ||||
| 46 | 1617S025K9 | 18.94 | 22.54 | |
| Stützelement | ||||
| 46 | 1600A01S8V | 1.90 | 2.26 | |
| Zahnhülse | ||||
| 47 | 1610300076 | 8.35 | 9.94 | |
| Schaltring | ||||
| 48 | 1619990177 | 9.67 | 11.51 | |
| Haltering | ||||
| 52 | 1610224015 | 1.00 | 1.19 | |
| Abstandshülse | ||||
| 54 | 1600A019Z4 | 2.86 | 3.40 | |
| Stirnrad | ||||
| 58 | 1616317620 | 12.82 | 15.26 | |
| Lagerbock | ||||
| 59 | 1615805074 | 9.67 | 11.51 | |
| Exzenterzahnrad | ||||
| 72 | 1616317090 | 75.38 | 89.70 | |
| Zusatzhandgriff | ||||
| 84 | 160202507H | 10.90 | 12.97 | |
| Zusatzhandgriff M10 | ||||
| 84 | 160202509C | 4.94 | 5.88 | |
| Klemmhalter | ||||
| 85 | 1618040095 | 5.81 | 6.91 | |
| Spannband | ||||
| 87 | 1617000807 | 16.79 | 19.98 | |
| Stützscheibe | ||||
| 94 | 1610290111 | 2.08 | 2.48 | |
| Mitnehmerbolzen | ||||
| 95 | 1613120023 | 4.18 | 4.97 | |
| Passscheibe | ||||
| 98 | 1610101015 | 1.49 | 1.77 | |
| Stützring | ||||
| 99 | 1600220029 | 2.86 | 3.40 | |
| Anschlagscheibe | ||||
| 104 | 1610190027 | 5.81 | 6.91 | |
| Nadelkranz | ||||
| 116 | 1610913029 | 4.18 | 4.97 | |
| Nadelkranz | ||||
| 117 | 1610913023 | 16.79 | 19.98 | |
| Nadellager | ||||
| 119 | 1610910081 | 13.13 | 15.62 | |
| Abstandshülse | ||||
| 120 | 1610190080 | 11.37 | 13.53 | |
| Distanzring | ||||
| 122 | 1610290128 | 7.46 | 8.88 | |
| SCHRAUBE M4X35 | ||||
| 123 | 160343003T | 1.00 | 1.19 | |
| Schraube | ||||
| 124 | 2603490022 | 1.00 | 1.19 | |
| Torx-Linsenschraube | ||||
| 125 | 1613435040 | 2.08 | 2.48 | |
| Lagerbuchse | ||||
| 127 | 1610300079 | 4.18 | 4.97 | |
| Lagerbuchse | ||||
| 129 | 1610300080 | 4.18 | 4.97 | |
| Dichtrahmen | ||||
| 138 | 1611015064 | 6.73 | 8.01 | |
| Radial-Wellendichtring | ||||
| 142 | 1610290112 | 4.18 | 4.97 | |
| Sprengring | ||||
| 143 | 1614601072 | 2.40 | 2.86 | |
| Stützscheibe | ||||
| 144 | 1610103025 | 3.44 | 4.09 | |
| O-Ring | ||||
| 151 | 1610210222 | 1.00 | 1.19 | |
| Sprengring | ||||
| 152 | 1614601073 | 1.49 | 1.77 | |
| Sprengring | ||||
| 153 | 2916540017 | 1.90 | 2.26 | |
| Sicherungsring | ||||
| 154 | 2916660027 | 4.18 | 4.97 | |
| Sprengring | ||||
| 155 | 1614601074 | 1.49 | 1.77 | |
| O-Ring | ||||
| 157 | 1610210103 | 2.40 | 2.86 | |
| O-Ring | ||||
| 158 | 1610210224 | 1.00 | 1.19 | |
| O-Ring | ||||
| 160 | 1610210246 | 1.49 | 1.77 | |
| Dämpfungsring | ||||
| 161 | 1610210227 | 8.35 | 9.94 | |
| O-Ring | ||||
| 162 | 1600210080 | 2.18 | 2.59 | |
| Dichtring | ||||
| 165 | 1610290125 | 9.67 | 11.51 | |
| Zylinderrolle | ||||
| 166 | 1613200020 | 2.86 | 3.40 | |
| Radial-Wellendichtring | ||||
| 167 | 161029012A | 4.18 | 4.97 | |
| Dichtlippe | ||||
| 168 | 1610206027 | 2.40 | 2.86 | |
| Torx-Flachkopfschraube | ||||
| 171 | 1613414026 | 2.18 | 2.59 | |
| Torx-Linsenschraube | ||||
| 172 | 1613435041 | 1.49 | 1.77 | |
| Griff | ||||
| 189 | 160513217Z | 8.35 | 9.94 | |
| Griffschale | ||||
| 190 | 1600A015RL | 9.67 | 11.51 | |
| Wippenfuß | ||||
| 192 | 1600A015RV | 2.86 | 3.40 | |
| Dämpfungsgummi | ||||
| 196 | 1600A002PC | 1.49 | 1.77 | |
| Blattfeder | ||||
| 197 | 160120000C | 9.67 | 11.51 | |
| Gehäuserückteil | ||||
| 204 | 1600A01A78 | 31.42 | 37.39 | |
| Halteleiste | ||||
| 206 | 1612386006 | 1.00 | 1.19 | |
| Ausgleichgewicht | ||||
| 240 | 1600A000K3 | 9.67 | 11.51 | |
| Führung | ||||
| 241 | 1615190181 | 2.40 | 2.86 | |
| Führung | ||||
| 242 | 1615190182 | 2.40 | 2.86 | |
| Druckfeder | ||||
| 243 | 1614621013 | 2.40 | 2.86 | |
| Schalter | ||||
| 304 | 2607202360 | 8.35 | 9.94 | |
| Elektronik-modul | ||||
| 381 | 16072335EP | 31.42 | 37.39 | |
| Flachbandkabel | ||||
| 382 | 1607503566 | 2.40 | 2.86 | |
| Elektronikmodul | ||||
| 383 | 1600A016CY | 9.67 | 11.51 | |
| Flachbandkabel | ||||
| 384 | 1607503567 | 2.40 | 2.86 | |
| Elektronikmodul | ||||
| 385 | 1600A013WF | 34.82 | 41.44 | |
| Deckeleinheit | ||||
| 387 | 1600A01N8R | 1.49 | 1.77 | |
| LED-Modul | ||||
| 388 | 1600A01P8Z | 5.81 | 6.91 | |
| Ausgleichscheibe | ||||
| 800 | 1610102096 | 1.49 | 1.77 | |
| Ausgleichscheibe | ||||
| 800 | 1610102095 | 1.00 | 1.19 | |
| Bürstenloser DC-Motor | ||||
| 801 | 1607000DN4 | 173.95 | 207.00 | |
| Flachbandkabel | ||||
| 802 | 1600A01R8P | 4.18 | 4.97 | |
| Kontakthalter | ||||
| 805 | 1607000DN6 | 43.12 | 51.31 | |
| Kontakthalter | ||||
| 805/1 | 1607000DL8 | 16.79 | 19.98 | |
| Schiene | ||||
| 806 | 1607000DF6 | 31.42 | 37.39 | |
| Typschild | ||||
| 808 | 160111A3H5 | 2.40 | 2.86 | |
| Werkzeughalter | ||||
| 820 | 1618597102 | 136.48 | 162.41 | |
| Gleitlager | ||||
| 821 | 1610508058 | 27.81 | 33.09 | |
| Motorhaube | ||||
| 839 | 1607000EX8 | 16.79 | 19.98 | |
| Schlagwerkgehäuse | ||||
| 840 | 1617000A29 | 197.62 | 235.17 | |
| Schlagbolzen | ||||
| 841 | 1617000A4R | 55.56 | 66.12 | |
| Schaltgabel | ||||
| 849 | 1617000A31 | 7.46 | 8.88 | |
| Führungsbuchse | ||||
| 853 | 1610231004 | 27.81 | 33.09 | |
| Hammerkolben | ||||
| 856 | 1617000A32 | 50.23 | 59.77 | |
| Schläger | ||||
| 857 | 1617000A33 | 27.81 | 33.09 | |
| Stirnradkupplung | ||||
| 860 | 1607000EL4 | 173.95 | 207.00 | |
| Exzenter | ||||
| 872 | 1617000A35 | 98.18 | 116.83 | |
| Gehäusedeckel | ||||
| 873 | 1617000A36 | 52.45 | 62.42 | |
| Elektronikmodul | ||||
| 880 | 1607000DN5 | 197.62 | 235.17 | |
| Zusatzhandgriff M10 | ||||
| 884 | 16070312E7 | 34.82 | 41.44 | |
| Kipphebel | ||||
| 891 | 1607000DF1 | 13.13 | 15.62 | |
| Schraubplatte | ||||
| 894 | 1607000DF2 | 13.13 | 15.62 | |
| Federplatte | ||||
| 895 | 1607000DF3 | 34.82 | 41.44 | |
| Faltenbalg | ||||
| 897 | 1607000DF4 | 16.79 | 19.98 | |
| Faltenbalg | ||||
| 898 | 1607000DF5 | 16.79 | 19.98 | |
