Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3611B58301 ( GBH2-18RE )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

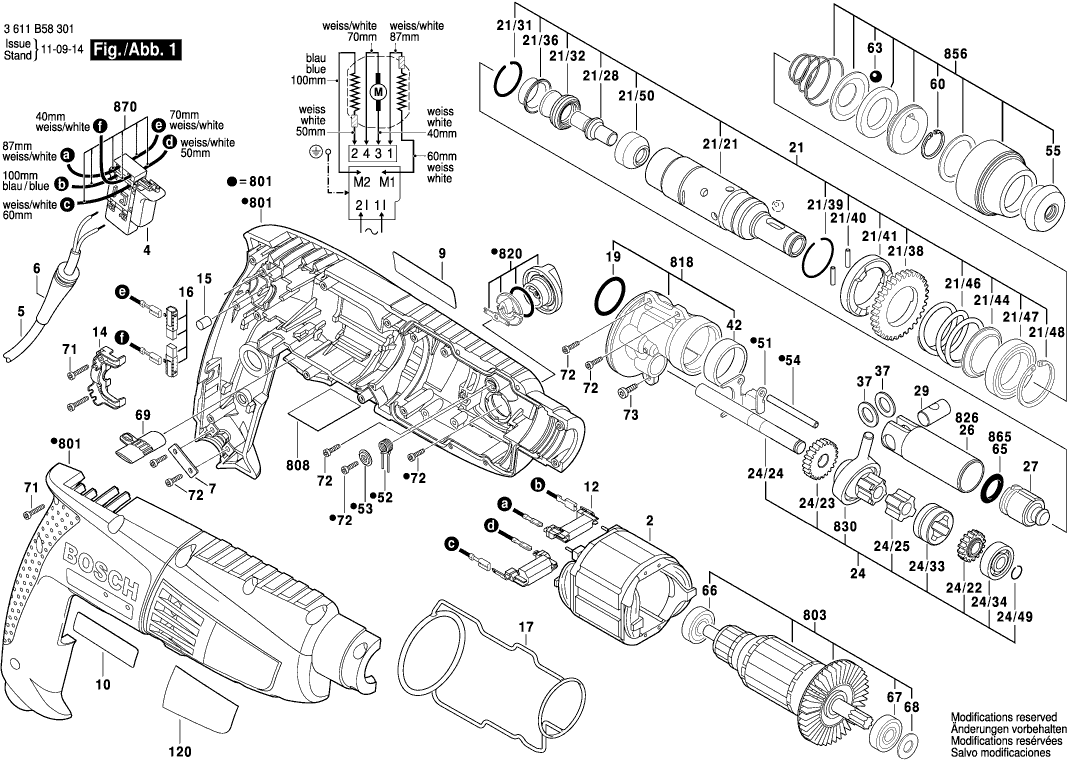

Zeichnungen der Bosch 3611B58301 ( GBH2-18RE )
Teileliste der Bosch 3611B58301 ( GBH2-18RE )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Polschuh 230V | ||||
| 2 | 1614220182 | 13.93 | 16.58 | |
| Ein/Aus-Schalter | ||||
| 4 | 1617200515 | 10.73 | 12.77 | |
| Netzanschlussleitung EU 4,15m 2 x 1,0mm H07 RN-F | ||||
| 5 | 1614460026 | 13.93 | 16.58 | |
| Tülle Ø7,3-Ø8,6x76 MM | ||||
| 6 | 2600703018 | 1.94 | 2.31 | |
| Leitungshalter | ||||
| 7 | 1611035007 | 0.83 | 0.99 | |
| Firmenschild GBH 2-18 RE | ||||
| 9 | 1619P00863 | 2.71 | 3.22 | |
| Firmenschild GBH 2-18 RE | ||||
| 10 | 1619P00864 | 2.71 | 3.22 | |
| Entstörfilter | ||||
| 12 | 1617328032 | 5.83 | 6.94 | |
| Lagerbrücke | ||||
| 14 | 1615806187 | 1.70 | 2.02 | |
| Dämpfungsgummi | ||||
| 15 | 2603100056 | 1.18 | 1.40 | |
| Kohlebürstensatz | ||||
| 16 | 1619P01777 | 8.45 | 10.06 | |
| Dichtrahmen | ||||
| 17 | 1611015055 | 5.83 | 6.94 | |
| O-Ring 22,0x2,5 MM | ||||
| 19 | 1610210184 | 0.83 | 0.99 | |
| Hammerrohr | ||||
| 21 | 1619P01773 | 36.85 | 43.85 | |
| Hammerrohr | ||||
| 21/21 | 1619P02138 | 26.84 | 31.94 | |
| Schlagbolzen | ||||
| 21/28 | 1613124084 | 3.31 | 3.94 | |
| Sprengring | ||||
| 21/31 | 1614601053 | 0.83 | 0.99 | |
| Gummibuchse | ||||
| 21/32 | 1610508051 | 3.31 | 3.94 | |
| Halteblech | ||||
| 21/36 | 1610551008 | 1.94 | 2.31 | |
| Stirnrad | ||||
| 21/38 | 1616317072 | 5.33 | 6.34 | |
| Sprengring | ||||
| 21/39 | 1614601055 | 0.83 | 0.99 | |
| Zylinderstift | ||||
| 21/40 | 1613100032 | 0.83 | 0.99 | |
| Klinkenscheibe | ||||
| 21/41 | 1610102072 | 4.70 | 5.59 | |
| Lagerscheibe | ||||
| 21/44 | 1610190054 | 1.18 | 1.40 | |
| Druckfeder | ||||
| 21/46 | 1614630002 | 2.71 | 3.22 | |
| Kugellager | ||||
| 21/47 | 1610905035 | 13.93 | 16.58 | |
| Sprengring | ||||
| 21/48 | 1614601054 | 1.18 | 1.40 | |
| Führungsbuchse STM 1800 | ||||
| 21/50 | 1619P11562 | 7.58 | 9.02 | |
| Anlaufring | ||||
| 21/50 | 1600A00FL3 | 2.24 | 2.67 | |
| Vorgelegewelle | ||||
| 24 | 1619P01767 | 33.45 | 39.81 | |
| Ritzel | ||||
| 24/22 | 1616317069 | 5.83 | 6.94 | |
| Stirnrad | ||||
| 24/23 | 1616317070 | 6.54 | 7.78 | |
| Vorgelegewelle | ||||
| 24/24 | 1613101011 | 5.33 | 6.34 | |
| Kupplungsnabe | ||||
| 24/25 | 1616409023 | 2.24 | 2.67 | |
| Schaltstück | ||||
| 24/33 | 1610322014 | 3.31 | 3.94 | |
| Kugellager 8x22x6 | ||||
| 24/34 | 1610905034 | 5.33 | 6.34 | |
| Sprengring | ||||
| 24/49 | 1619P00829 | 0.83 | 0.99 | |
| Schläger | ||||
| 27 | 1618710085 | 7.58 | 9.02 | |
| Kolbenbolzen | ||||
| 29 | 1613100034 | 2.24 | 2.67 | |
| Führungsscheibe | ||||
| 37 | 1610100016 | 1.18 | 1.40 | |
| Gleitlager | ||||
| 42 | 1610301004 | 2.71 | 3.22 | |
| Schaltblech | ||||
| 51 | 1613231014 | 4.10 | 4.88 | |
| Schenkelfeder | ||||
| 52 | 1614690005 | 1.18 | 1.40 | |
| Pressscheibe | ||||
| 53 | 1619P00828 | 0.83 | 0.99 | |
| Lenkstange | ||||
| 54 | 1613100033 | 1.18 | 1.40 | |
| Schutzkappe | ||||
| 55 | 1610508052 | 1.18 | 1.40 | |
| Sicherungsring | ||||
| 60 | 1614601077 | 1.18 | 1.40 | |
| Kugel DIN 5401-Ø7MM-III-ST | ||||
| 63 | 1903230013 | 1.70 | 2.02 | |
| Kugellager | ||||
| 66 | 2609110491 | 4.10 | 4.88 | |
| Kugellager | ||||
| 67 | 1610905033 | 6.54 | 7.78 | |
| Unterlegscheibe | ||||
| 68 | 1614601052 | 0.83 | 0.99 | |
| Umschalter | ||||
| 69 | 1613231016 | 0.83 | 0.99 | |
| Blechschraube | ||||
| 71 | 1619P00219 | 0.83 | 0.99 | |
| Torx-Linsenschraube 3x10 | ||||
| 72 | 1619P00220 | 0.83 | 0.99 | |
| Torx-Linsenschraube | ||||
| 73 | 2914201483 | 0.83 | 0.99 | |
| Warnzettel | ||||
| 120 | 1619P00846 | 1.94 | 2.31 | |
| Zusatzhandgriff | ||||
| 651 | 2602025149 | 6.54 | 7.78 | |
| Tiefenanschlag SW 6x210 MM | ||||
| 652 | 1613001009 | 2.71 | 3.22 | |
| Zahnkranzbohrfutter | ||||
| 655 | 1618571031 | 29.75 | 35.40 | |
| Bohrfutterschlüssel SG2 | ||||
| 655/872 | 2607950007 | 5.33 | 6.34 | |
| Gehäusesatz | ||||
| 801 | 1619P01769 | 13.93 | 16.58 | |
| Anker 220-240V | ||||
| 803 | 1619P01771 | 36.85 | 43.85 | |
| Typschild | ||||
| 808 | 1619P01720 | 1.94 | 2.31 | |
| Zwischenflansch | ||||
| 818 | 1619P01772 | 10.73 | 12.77 | |
| Schalterknopf | ||||
| 820 | 1619P01783 | 2.71 | 3.22 | |
| Hammerkolben | ||||
| 826 | 1618700083 | 7.58 | 9.02 | |
| Antriebslager | ||||
| 830 | 1619P01775 | 18.19 | 21.65 | |
| Schutzhülse | ||||
| 856 | 1619P02182 | 8.45 | 10.06 | |
| O-Ring 13,0x3,0 MM | ||||
| 865 | 1610210244 | 1.70 | 2.02 | |
| Verbindungskabel | ||||
| 870 | 1619P01776 | 4.70 | 5.59 | |
| Verschluss | ||||
| 891 | 1619P01717 | 1.94 | 2.31 | |
