Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3611B5A400 ( GBH2-20D )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

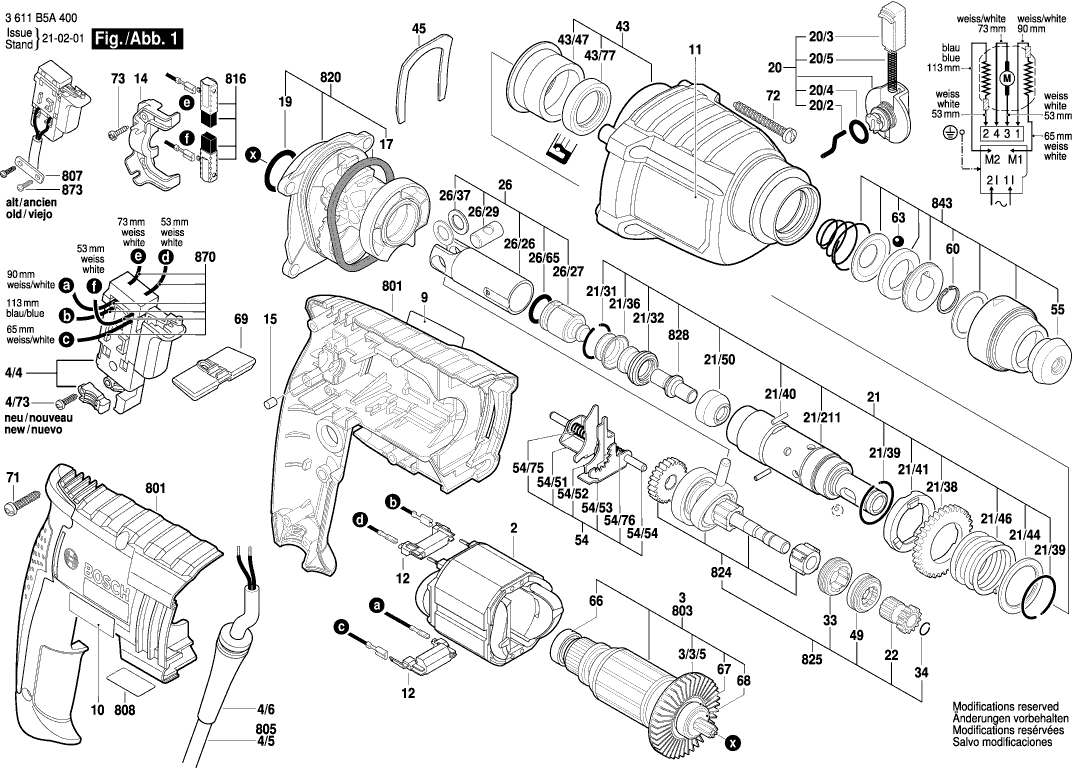

Zeichnungen der Bosch 3611B5A400 ( GBH2-20D )
Teileliste der Bosch 3611B5A400 ( GBH2-20D )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Polschuh 230-240V | ||||
| 2 | 1614220212 | 14.80 | 17.61 | |
| Anker 230V | ||||
| 3 | 1614010711 | 36.85 | 43.85 | |
| Lüfter | ||||
| 3/3/5 | 1616610113 | 2.24 | 2.67 | |
| Schalter | ||||
| 4/4 | 1617200542 | 18.19 | 21.65 | |
| Tülle Ø7,3-Ø8,6x76 MM | ||||
| 4/6 | 2600703018 | 1.94 | 2.31 | |
| Linsenkopfschraube 3x10 ST | ||||
| 4/73 | 1613435034 | 0.83 | 0.99 | |
| Firmenschild GBH 2-20 D SONNENSEITE | ||||
| 9 | 1611110Z91 | 1.94 | 2.31 | |
| Firmenschild GBH 2-20 D SCHATTENSEITE | ||||
| 10 | 1611110Z92 | 1.94 | 2.31 | |
| Hinweisschild | ||||
| 11 | 1618B00401 | 1.94 | 2.31 | |
| Entstörfilter | ||||
| 12 | 1617328032 | 5.83 | 6.94 | |
| Lagerbrücke | ||||
| 14 | 1615806187 | 1.70 | 2.02 | |
| Dämpfungsgummi | ||||
| 15 | 2603100056 | 1.18 | 1.40 | |
| O-Ring | ||||
| 17 | 1610290108 | 1.18 | 1.40 | |
| O-Ring 22,0x2,5 MM | ||||
| 19 | 1610210184 | 0.83 | 0.99 | |
| Knebelgriff SCHWARZ | ||||
| 20 | 1612026151 | 11.88 | 14.14 | |
| Mitnehmerstift | ||||
| 20/2 | 1614690009 | 2.71 | 3.22 | |
| Schalterknopf ROT | ||||
| 20/3 | 1612026035 | 1.18 | 1.40 | |
| O-Ring 10,5x2,7 MM | ||||
| 20/4 | 1610210046 | 1.70 | 2.02 | |
| Druckfeder | ||||
| 20/5 | 1614611006 | 2.71 | 3.22 | |
| Hammerrohr | ||||
| 21 | 16170006B7 | 60.65 | 72.17 | |
| Hammerrohr | ||||
| 21/211 | 1619P09815 | 26.84 | 31.94 | |
| Sprengring | ||||
| 21/31 | 1614601053 | 0.83 | 0.99 | |
| Gummibuchse | ||||
| 21/32 | 1610508051 | 3.31 | 3.94 | |
| Halteblech | ||||
| 21/36 | 1610551008 | 1.94 | 2.31 | |
| Stirnrad | ||||
| 21/38 | 1616317084 | 13.93 | 16.58 | |
| Sprengring | ||||
| 21/39 | 160460102U | 0.83 | 0.99 | |
| Zylinderstift DIN6325-2,5x12-RIKO | ||||
| 21/40 | 1613100019 | 1.18 | 1.40 | |
| Zylinderstift | ||||
| 21/40 | 1613100032 | 0.83 | 0.99 | |
| Klinkenscheibe | ||||
| 21/41 | 1610102072 | 4.70 | 5.59 | |
| Anlaufscheibe | ||||
| 21/44 | 1610102092 | 0.83 | 0.99 | |
| Druckfeder | ||||
| 21/46 | 1614630003 | 1.70 | 2.02 | |
| Führungsbuchse STM 1800 | ||||
| 21/50 | 1619P11562 | 7.58 | 9.02 | |
| Anlaufring | ||||
| 21/50 | 1600A00FL3 | 2.24 | 2.67 | |
| Zahnhülse | ||||
| 22 | 1616328053 | 6.54 | 7.78 | |
| Hammerkolben | ||||
| 26 | 1600A0013X | 20.42 | 24.30 | |
| Hammerkolben | ||||
| 26/26 | 1618700083 | 7.58 | 9.02 | |
| Schläger | ||||
| 26/27 | 1618710085 | 7.58 | 9.02 | |
| Kolbenbolzen | ||||
| 26/29 | 1613100034 | 2.24 | 2.67 | |
| Führungsscheibe | ||||
| 26/37 | 1610100016 | 1.18 | 1.40 | |
| O-Ring 13,0x3,0 MM | ||||
| 26/65 | 1610210244 | 1.70 | 2.02 | |
| Schaltstück | ||||
| 33 | 1615820103 | 1.94 | 2.31 | |
| Sprengring | ||||
| 34 | 1619P00829 | 0.83 | 0.99 | |
| Getriebegehäuse | ||||
| 43 | 16170006BF | 23.75 | 28.26 | |
| Gleitlager | ||||
| 43/47 | 1610202031 | 4.70 | 5.59 | |
| Wellendichtring | ||||
| 43/77 | 1610283019 | 5.83 | 6.94 | |
| Halteblech | ||||
| 45 | 1611016003 | 1.70 | 2.02 | |
| Schaltstück | ||||
| 49 | 1615820104 | 1.94 | 2.31 | |
| Führungsstange | ||||
| 54 | 1600A0013W | 6.54 | 7.78 | |
| Schaltblech | ||||
| 54/51 | 1610021004 | 0.83 | 0.99 | |
| Schaltblech | ||||
| 54/52 | 1610021006 | 0.83 | 0.99 | |
| Schaltblech | ||||
| 54/53 | 1610021005 | 0.83 | 0.99 | |
| Führungsstange | ||||
| 54/54 | 1613023005 | 1.18 | 1.40 | |
| Druckfeder | ||||
| 54/75 | 1614643025 | 0.83 | 0.99 | |
| Druckfeder | ||||
| 54/76 | 1614643023 | 0.83 | 0.99 | |
| Schutzkappe | ||||
| 55 | 1610508052 | 1.18 | 1.40 | |
| Sicherungsring | ||||
| 60 | 1614601077 | 1.18 | 1.40 | |
| Kugel DIN 5401-Ø7MM-III-ST | ||||
| 63 | 1903230013 | 1.70 | 2.02 | |
| Kugellager | ||||
| 66 | 2609110491 | 4.10 | 4.88 | |
| Rillenkugellager | ||||
| 67 | 1610905047 | 5.83 | 6.94 | |
| Unterlegscheibe | ||||
| 68 | 1600100037 | 0.83 | 0.99 | |
| Umschalter | ||||
| 69 | 1613231030 | 0.83 | 0.99 | |
| Torx-Linsenschraube 4x20 | ||||
| 71 | 2603490023 | 0.83 | 0.99 | |
| Torx-Linsenschraube | ||||
| 72 | 1613435039 | 0.83 | 0.99 | |
| Linsenkopfschraube 3x10 ST | ||||
| 73 | 1613435034 | 0.83 | 0.99 | |
| Zusatzhandgriff | ||||
| 120 | 160202508X | 13.93 | 16.58 | |
| Zusatzhandgriff | ||||
| 120/120 | 160202507H | 8.45 | 10.06 | |
| Spannband Ø50 MM | ||||
| 120/124 | 1611316021 | 2.24 | 2.67 | |
| Hammerschraube M8x40 MM | ||||
| 120/125 | 1613490002 | 3.31 | 3.94 | |
| Klemmhalter | ||||
| 120/802 | 1617000475 | 7.58 | 9.02 | |
| Tiefenanschlag | ||||
| 651 | 2603001009 | 4.10 | 4.88 | |
| Motorgehäuse | ||||
| 801 | 16170006B8 | 23.75 | 28.26 | |
| Anker 230V | ||||
| 803 | 1614010711 | 36.85 | 43.85 | |
| Netzanschlussleitung EU 4,15m 2 x 1,0mm H07 RN-F | ||||
| 805 | 1607000392 | 15.71 | 18.69 | |
| Leitungshalter | ||||
| 807 | 1611035007 | 0.83 | 0.99 | |
| Typschild | ||||
| 808 | 160111A3H6 | 1.94 | 2.31 | |
| Kohlebürstensatz | ||||
| 816 | 1617014146 | 9.53 | 11.34 | |
| Zwischenflansch | ||||
| 820 | 16170006BB | 18.19 | 21.65 | |
| Zwischenwelle | ||||
| 824 | 16170006BC | 29.75 | 35.40 | |
| Zwischenachse | ||||
| 825 | 1607000E0P | 36.85 | 43.85 | |
| Schlagbolzen | ||||
| 828 | 1613124084 | 3.31 | 3.94 | |
| Schutzhülse | ||||
| 843 | 16170006D3 | 8.45 | 10.06 | |
| Verbindungskabel | ||||
| 870 | 1619P01776 | 4.70 | 5.59 | |
| Linsenkopfschraube 3x10 ST | ||||
| 873 | 1613435034 | 0.83 | 0.99 | |
