Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3611B73000 ( GBH2-24DFR )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

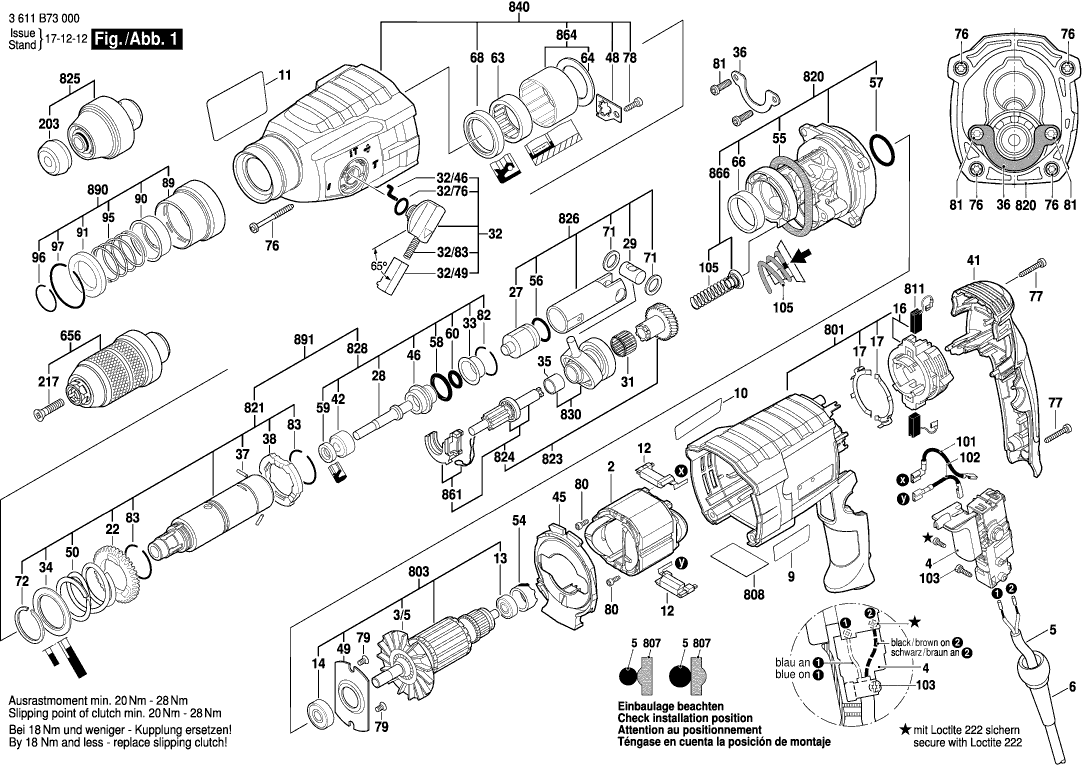

Zeichnungen der Bosch 3611B73000 ( GBH2-24DFR )
Teileliste der Bosch 3611B73000 ( GBH2-24DFR )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Polschuh 230V | ||||
| 2 | 1619P11998 | 15.61 | 18.58 | |
| Lüfter | ||||
| 3/5 | 1619P12021 | 2.08 | 2.48 | |
| Schalter | ||||
| 4 | 160720032D | 12.82 | 15.26 | |
| Netzanschlussleitung | ||||
| 5 | 1614460026 | 16.79 | 19.98 | |
| Tülle | ||||
| 6 | 1600703034 | 2.40 | 2.86 | |
| Firmenschild alt | ||||
| 9 | 1619P12830 | 2.40 | 2.86 | |
| Firmenschild GBH 240 F neu | ||||
| 9 | 1619P14610 | 2.40 | 2.86 | |
| Firmenschild GBH 240 F neu | ||||
| 10 | 1619P14611 | 2.40 | 2.86 | |
| Firmenschild alt | ||||
| 10 | 1619P12831 | 2.40 | 2.86 | |
| Hinweisschild | ||||
| 11 | 1619P12827 | 2.40 | 2.86 | |
| Entstörfilter | ||||
| 12 | 1614465011 | 6.73 | 8.01 | |
| Rillenkugellager 7x19x6 | ||||
| 13 | 1610905031 | 5.96 | 7.09 | |
| Rillenkugellager | ||||
| 13 | 1610905032 | 4.94 | 5.88 | |
| Rillenkugellager | ||||
| 14 | 1610905048 | 8.35 | 9.94 | |
| Kugellager | ||||
| 14 | 1619P15694 | 2.40 | 2.86 | |
| Bürstenplatte | ||||
| 16 | 1619P16871 | 11.37 | 13.53 | |
| Schaltkontakt | ||||
| 17 | 1619PS5693 | 4.18 | 4.97 | |
| Schaltkontakt | ||||
| 17 | 1616B10337 | 1.49 | 1.77 | |
| Stirnrad | ||||
| 22 | 1616312004 | 11.37 | 13.53 | |
| Schläger | ||||
| 27 | 1610311018 | 16.79 | 19.98 | |
| Schlagbolzen | ||||
| 28 | 1613124082 | 15.61 | 18.58 | |
| Kolbenbolzen | ||||
| 29 | 1613105012 | 3.44 | 4.09 | |
| Nadelkranz | ||||
| 31 | 1610913016 | 3.44 | 4.09 | |
| Knebelgriff SCHWARZ | ||||
| 32 | 1612026157 | 11.37 | 13.53 | |
| Mitnehmerstift | ||||
| 32/46 | 1619P09571 | 1.00 | 1.19 | |
| Schalterknopf | ||||
| 32/49 | 1612026035 | 1.49 | 1.77 | |
| O-Ring | ||||
| 32/76 | 1610210046 | 2.08 | 2.48 | |
| Druckfeder | ||||
| 32/83 | 1614611006 | 3.44 | 4.09 | |
| Aufnahmehülse | ||||
| 33 | 1610590014 | 2.08 | 2.48 | |
| Stützscheibe | ||||
| 34 | 1610190067 | 2.08 | 2.48 | |
| Gleitlager | ||||
| 35 | 1616B10325 | 1.49 | 1.77 | |
| Lagerhalter | ||||
| 36 | 1615808106 | 1.49 | 1.77 | |
| Zylinderstift | ||||
| 37 | 1613100019 | 1.49 | 1.77 | |
| Rastscheibe | ||||
| 38 | 1610190048 | 4.94 | 5.88 | |
| Gehäusedeckel | ||||
| 41 | 1619P12191 | 6.73 | 8.01 | |
| Anlaufring | ||||
| 42 | 1610102073 | 4.94 | 5.88 | |
| Luftleitring | ||||
| 45 | 1619P12192 | 2.08 | 2.48 | |
| Führungsbuchse | ||||
| 46 | 1616B10047 | 4.94 | 5.88 | |
| Sicherungsblech | ||||
| 48 | 1611098008 | 2.08 | 2.48 | |
| Lagerschild | ||||
| 49 | 1615700044 | 2.08 | 2.48 | |
| Druckfeder | ||||
| 50 | 1614611020 | 2.86 | 3.40 | |
| Gummibuchse | ||||
| 54 | 1610502016 | 1.00 | 1.19 | |
| O-Ring | ||||
| 55 | 1619PS7050 | 7.46 | 8.88 | |
| O-Ring 59,5x5,0 MM | ||||
| 55 | 1610290104 | 3.44 | 4.09 | |
| O-Ring | ||||
| 55 | 1619P18144 | 1.00 | 1.19 | |
| O-Ring | ||||
| 56 | 1616B00086 | 2.08 | 2.48 | |
| O-Ring | ||||
| 57 | 1610210068 | 1.49 | 1.77 | |
| O-Ring | ||||
| 58 | 1610210178 | 1.49 | 1.77 | |
| Wellendichtring | ||||
| 59 | 1600A009VC | 2.86 | 3.40 | |
| O-Ring | ||||
| 60 | 1610210176 | 1.00 | 1.19 | |
| Nadelhülse | ||||
| 63 | 1610910063 | 5.81 | 6.91 | |
| Stützscheibe | ||||
| 64 | 1610190060 | 2.08 | 2.48 | |
| Gleitlager | ||||
| 66 | 1610202021 | 2.40 | 2.86 | |
| Radial-Wellendichtring | ||||
| 68 | 1610283036 | 7.46 | 8.88 | |
| Distanzscheibe | ||||
| 71 | 1610101011 | 1.49 | 1.77 | |
| Sprengring | ||||
| 72 | 1604601027 | 1.00 | 1.19 | |
| Gewindefurchschraube | ||||
| 76 | 1613435022 | 1.49 | 1.77 | |
| Torx-Linsenschraube | ||||
| 77 | 2603490024 | 1.49 | 1.77 | |
| Schraube | ||||
| 78 | 2603490022 | 1.00 | 1.19 | |
| Gewindefurchschraube | ||||
| 79 | 1613435023 | 1.00 | 1.19 | |
| Gewindefurchschraube | ||||
| 80 | 1619P08803 | 1.00 | 1.19 | |
| Gewindefurchschraube | ||||
| 81 | 1613435029 | 1.00 | 1.19 | |
| Sprengring | ||||
| 82 | 1614601034 | 2.08 | 2.48 | |
| Sprengring | ||||
| 83 | 1604601028 | 1.00 | 1.19 | |
| Griffhülse | ||||
| 89 | 1610499059 | 4.18 | 4.97 | |
| Bundhülse | ||||
| 90 | 1610590016 | 4.18 | 4.97 | |
| Stützring | ||||
| 91 | 1610200025 | 4.94 | 5.88 | |
| Druckfeder | ||||
| 95 | 1614643016 | 2.08 | 2.48 | |
| Sprengring | ||||
| 96 | 1614601046 | 1.49 | 1.77 | |
| Sprengring | ||||
| 97 | 1614601047 | 1.49 | 1.77 | |
| Verbindungsleitung | ||||
| 101 | 1614449014 | 2.08 | 2.48 | |
| Verbindungsleitung | ||||
| 102 | 1614449015 | 1.49 | 1.77 | |
| Linsenkopfschraube | ||||
| 103 | 1613435034 | 1.00 | 1.19 | |
| Druckfeder | ||||
| 105 | 1614611021 | 1.49 | 1.77 | |
| Schutzkappe | ||||
| 203 | 1610508047 | 2.08 | 2.48 | |
| Senkschraube | ||||
| 217 | 2603421229 | 1.49 | 1.77 | |
| Tiefenanschlag | ||||
| 651 | 1613001009 | 3.44 | 4.09 | |
| Schnellspannbohrfutter | ||||
| 656 | 1600A01V5D | 71.68 | 85.30 | |
| Verschluss | ||||
| 691 | 1615438431 | 6.73 | 8.01 | |
| Verschluss | ||||
| 691 | 1615438409 | 6.73 | 8.01 | |
| Motorgehäuse BLAU | ||||
| 801 | 1619P13454 | 23.90 | 28.44 | |
| Anker 230V | ||||
| 803 | 1619P13450 | 31.42 | 37.39 | |
| Leitungshalter | ||||
| 807 | 2601035001 | 1.49 | 1.77 | |
| Typschild GBH 2-24 DER ALT | ||||
| 808 | 1619P31646 | 1.00 | 1.19 | |
| Kohlebürstensatz | ||||
| 811 | 1617000525 | 9.67 | 11.51 | |
| Zwischenflansch | ||||
| 820 | 1619P13451 | 16.79 | 19.98 | |
| Rohr | ||||
| 821 | 1617000V42 | 67.98 | 80.90 | |
| Zusatzhandgriff | ||||
| 822 | 160202508X | 16.79 | 19.98 | |
| Zusatzhandgriff | ||||
| 822/120 | 160202507H | 10.90 | 12.97 | |
| Spannband | ||||
| 822/124 | 1611316021 | 2.86 | 3.40 | |
| Hammerschraube | ||||
| 822/125 | 1613490002 | 4.18 | 4.97 | |
| Klemmhalter | ||||
| 822/802 | 1617000475 | 9.67 | 11.51 | |
| Zahnwelle | ||||
| 823 | 1619P13456 | 16.79 | 19.98 | |
| Zahnwelle | ||||
| 824 | 1619P13457 | 12.82 | 15.26 | |
| Werkzeugaufnahme | ||||
| 825 | 1617000895 | 43.12 | 51.31 | |
| Hammerkolben | ||||
| 826 | 1617000557 | 22.88 | 27.23 | |
| Schlagbolzen | ||||
| 828 | 1617000V43 | 43.12 | 51.31 | |
| Antriebslager | ||||
| 830 | 1615819028 | 23.90 | 28.44 | |
| Getriebegehäuse | ||||
| 840 | 1619P13463 | 21.30 | 25.35 | |
| Schaltstück | ||||
| 861 | 1619P13460 | 2.08 | 2.48 | |
| Stützscheibe | ||||
| 864 | 1617000A07 | 10.90 | 12.97 | |
| Gleitlager | ||||
| 866 | 1614611022 | 2.40 | 2.86 | |
| Griffhülse | ||||
| 890 | 1617000V41 | 10.90 | 12.97 | |
| Hammerrohr | ||||
| 891 | 16170006CS | 91.33 | 108.68 | |
| Fetttube | ||||
| 892 | 1615430001 | 22.88 | 27.23 | |
| Fetttube | ||||
| 893 | 1615430002 | 47.53 | 56.56 | |
| Fetttube | ||||
| 894 | 1615430020 | 18.94 | 22.54 | |
| Ölbehälter | ||||
| 895 | 1615430019 | 61.93 | 73.70 | |
