Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3611B67103 (GBH2-28DV)'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

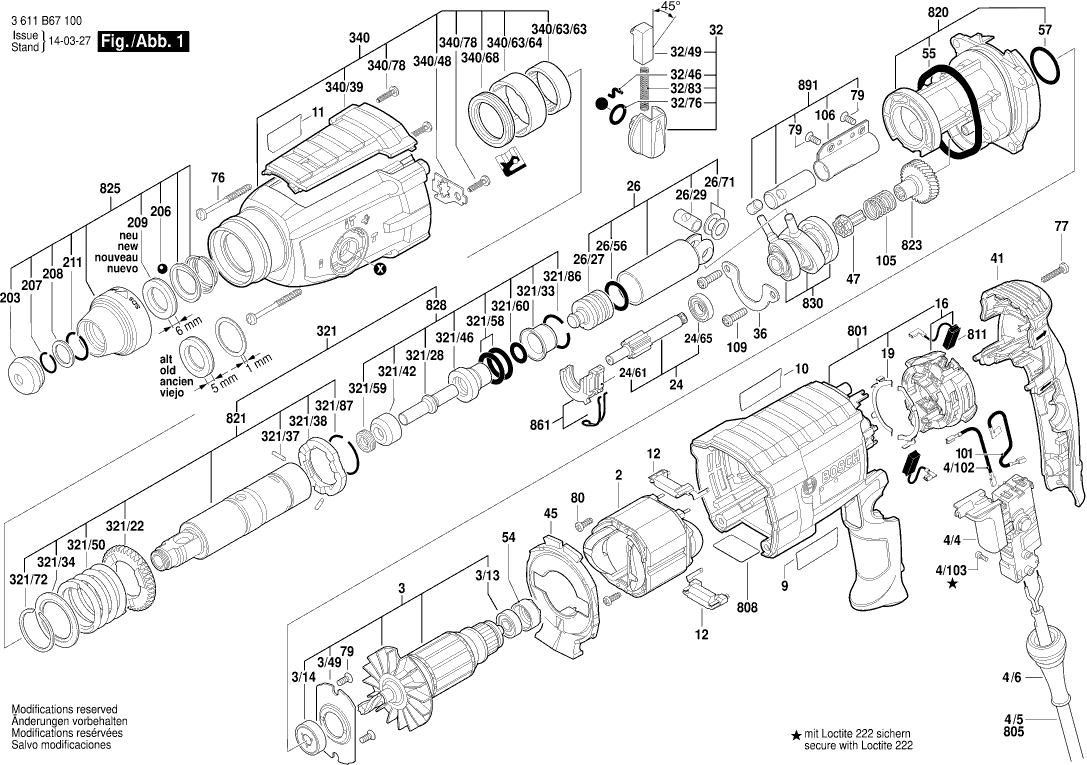

Zeichnungen der Bosch 3611B67103 (GBH2-28DV)
Teileliste der Bosch 3611B67103 (GBH2-28DV)
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Polschuh 230V | ||||
| 2 | 1619P11938 | 16.79 | 19.98 | |
| Verbindungsleitung | ||||
| 4/102 | 1614449015 | 1.49 | 1.77 | |
| Linsenkopfschraube | ||||
| 4/103 | 1613435034 | 1.00 | 1.19 | |
| Schalter | ||||
| 4/4 | 1617200532 | 20.39 | 24.26 | |
| Netzanschlussleitung | ||||
| 4/5 | 1614460026 | 16.79 | 19.98 | |
| Tülle | ||||
| 4/6 | 1600703034 | 2.40 | 2.86 | |
| Adaptermodul | ||||
| 12 | 1600A0032J | 1.49 | 1.77 | |
| Rillenkugellager | ||||
| 13 | 1610905032 | 4.94 | 5.88 | |
| Rillenkugellager | ||||
| 14 | 1610905048 | 8.35 | 9.94 | |
| Bürstenplatte | ||||
| 16 | 1614336093 | 15.61 | 18.58 | |
| Bürstenplatte | ||||
| 16 | 1619P16871 | 11.37 | 13.53 | |
| Schaltkontakt | ||||
| 19 | 1616B10337 | 1.49 | 1.77 | |
| Zahnwelle | ||||
| 24 | 16170006EJ | 23.90 | 28.44 | |
| Schaltstück | ||||
| 24/61 | 1615820097 | 4.94 | 5.88 | |
| Rillenkugellager | ||||
| 24/65 | 1610905016 | 9.67 | 11.51 | |
| Hammerkolben | ||||
| 26 | 16170006A5 | 37.50 | 44.62 | |
| Schläger | ||||
| 26/27 | 1610311019 | 18.94 | 22.54 | |
| Schläger | ||||
| 26/27 | 1619P16681 | 9.67 | 11.51 | |
| O-Ring | ||||
| 26/56 | 1610210121 | 2.40 | 2.86 | |
| Führungsscheibe | ||||
| 26/71 | 1610100016 | 1.49 | 1.77 | |
| Kolbenbolzen | ||||
| 26/97 | 1613105020 | 4.94 | 5.88 | |
| Kolbenbolzen | ||||
| 26/97 | 1600A01TD0 | 4.18 | 4.97 | |
| Knebelgriff | ||||
| 32 | 1619P12076 | 3.44 | 4.09 | |
| Mitnehmerstift | ||||
| 32/46 | 1619P09571 | 1.00 | 1.19 | |
| Schalterknopf | ||||
| 32/49 | 1612026035 | 1.49 | 1.77 | |
| O-Ring | ||||
| 32/76 | 1610210046 | 2.08 | 2.48 | |
| Druckfeder | ||||
| 32/83 | 1614611006 | 3.44 | 4.09 | |
| Lagerhalter | ||||
| 36 | 1615808106 | 1.49 | 1.77 | |
| Gehäusedeckel | ||||
| 41 | 1615500428 | 9.67 | 11.51 | |
| Luftleitring | ||||
| 45 | 1610522015 | 2.08 | 2.48 | |
| Schaltelement | ||||
| 47 | 1619P18790 | 5.81 | 6.91 | |
| Schaltelement | ||||
| 47 | 1616312010 | 5.81 | 6.91 | |
| Lagerschild | ||||
| 49 | 1615700044 | 2.08 | 2.48 | |
| Gummibuchse | ||||
| 54 | 1610502016 | 1.00 | 1.19 | |
| O-Ring | ||||
| 55 | 1619PS7050 | 7.46 | 8.88 | |
| O-Ring 59,5x5,0 MM | ||||
| 55 | 1610290104 | 3.44 | 4.09 | |
| O-Ring | ||||
| 55 | 1619P18144 | 1.00 | 1.19 | |
| O-Ring | ||||
| 57 | 1610210208 | 1.49 | 1.77 | |
| Gewindefurchschraube | ||||
| 76 | 1613435022 | 1.49 | 1.77 | |
| Torx-Linsenschraube | ||||
| 77 | 2603490024 | 1.49 | 1.77 | |
| Gewindeformschraube | ||||
| 79 | 1619P07062 | 1.00 | 1.19 | |
| Torx-Linsenschraube | ||||
| 80 | 2914201483 | 1.00 | 1.19 | |
| Verbindungsleitung | ||||
| 101 | 1614449014 | 2.08 | 2.48 | |
| Druckfeder | ||||
| 105 | 1614643027 | 1.49 | 1.77 | |
| Koecher | ||||
| 106 | 1610590024 | 2.08 | 2.48 | |
| Torx-Linsenschraube | ||||
| 109 | 1613435014 | 2.08 | 2.48 | |
| Zusatzhandgriff | ||||
| 120 | 160202507H | 10.90 | 12.97 | |
| Klemmhalter | ||||
| 121 | 1617000475 | 9.67 | 11.51 | |
| Spannband | ||||
| 124 | 1611316021 | 2.86 | 3.40 | |
| Hammerschraube | ||||
| 125 | 1613490002 | 4.18 | 4.97 | |
| Schutzkappe | ||||
| 203 | 1610508047 | 2.08 | 2.48 | |
| Kugel | ||||
| 206 | 1613230003 | 1.49 | 1.77 | |
| Sprengring | ||||
| 207 | 1614601027 | 1.00 | 1.19 | |
| Haltescheibe | ||||
| 208 | 1610101629 | 1.00 | 1.19 | |
| Anlaufscheibe | ||||
| 209 | 1610102638 | 3.44 | 4.09 | |
| Sprengring | ||||
| 211 | 160460102S | 1.00 | 1.19 | |
| Werkzeughalter | ||||
| 321 | 16170006CA | 64.67 | 76.96 | |
| Stirnrad | ||||
| 321/22 | 1616312004 | 11.37 | 13.53 | |
| Schlagbolzen | ||||
| 321/28 | 1613124098 | 18.94 | 22.54 | |
| Aufnahmehülse | ||||
| 321/33 | 1610590020 | 6.73 | 8.01 | |
| Stützscheibe | ||||
| 321/34 | 1610190067 | 2.08 | 2.48 | |
| Zylinderstift | ||||
| 321/37 | 1613100019 | 1.49 | 1.77 | |
| Rastscheibe | ||||
| 321/38 | 1600A008AG | 3.44 | 4.09 | |
| Anlaufring | ||||
| 321/42 | 1610102084 | 8.35 | 9.94 | |
| Führungsbuchse | ||||
| 321/46 | 1610390068 | 14.94 | 17.78 | |
| Druckfeder | ||||
| 321/50 | 1614615008 | 5.81 | 6.91 | |
| O-Ring | ||||
| 321/58 | 1610210105 | 4.18 | 4.97 | |
| Wellendichtring | ||||
| 321/59 | 1600A009VC | 2.86 | 3.40 | |
| O-Ring | ||||
| 321/60 | 1610210209 | 1.49 | 1.77 | |
| Sprengring | ||||
| 321/72 | 1604601027 | 1.00 | 1.19 | |
| Sprengring | ||||
| 321/86 | 1614601034 | 2.08 | 2.48 | |
| Sprengring | ||||
| 321/87 | 1604601028 | 1.00 | 1.19 | |
| Getriebegehäuse | ||||
| 340 | 16170006BY | 52.45 | 62.42 | |
| Deckel | ||||
| 340/39 | 16055002CF | 7.46 | 8.88 | |
| Sicherungsblech | ||||
| 340/48 | 1611098008 | 2.08 | 2.48 | |
| Nadelhülse | ||||
| 340/63 | 1610910063 | 5.81 | 6.91 | |
| Buchse | ||||
| 340/64 | 1619PS5532 | 4.18 | 4.97 | |
| Buchse | ||||
| 340/64 | 1610390069 | 2.08 | 2.48 | |
| Radial-Wellendichtring | ||||
| 340/68 | 1610283036 | 7.46 | 8.88 | |
| Schraube | ||||
| 340/78 | 2603490022 | 1.00 | 1.19 | |
| Tiefenanschlag | ||||
| 688 | 1613001009 | 3.44 | 4.09 | |
| Motorgehäuse | ||||
| 801 | 16170006BS | 39.14 | 46.58 | |
| Ankersatz 230V | ||||
| 803 | 1619P12114 | 58.03 | 69.06 | |
| Kohlebürstensatz | ||||
| 811 | 1607000485 | 82.63 | 98.33 | |
| Kohlebürstensatz | ||||
| 811 | 1617000525 | 9.67 | 11.51 | |
| Zwischenflansch | ||||
| 820 | 16170006BT | 39.14 | 46.58 | |
| Werkzeugaufnahme | ||||
| 821 | 16170006C9 | 52.45 | 62.42 | |
| Zusatzhandgriff | ||||
| 822 | 160202508X | 16.79 | 19.98 | |
| Zahnhülse | ||||
| 823 | 16170006BW | 20.39 | 24.26 | |
| Werkzeugaufnahme | ||||
| 825 | 16170006CB | 11.37 | 13.53 | |
| Schlagbolzen | ||||
| 828 | 1617000697 | 43.12 | 51.31 | |
| Antriebslager | ||||
| 830 | 16170006BX | 39.14 | 46.58 | |
| Schaltstück | ||||
| 861 | 1615820097 | 4.94 | 5.88 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 870 | 1613523011 | |||
| Senkschraube | ||||
| 870/2 | 2603421226 | 1.49 | 1.77 | |
| Bohrfutter | ||||
| 871 | 1608571069 | 23.90 | 28.44 | |
| Bohrfutterschlüssel | ||||
| 872 | 2607950007 | 6.73 | 8.01 | |
| Gewicht | ||||
| 891 | 16170006BZ | 6.73 | 8.01 | |
| Verschluss | ||||
| 895 | 1615438431 | 6.73 | 8.01 | |
| Fetttube | ||||
| 896 | 1615430001 | 22.88 | 27.23 | |
| Fetttube | ||||
| 897 | 1615430002 | 47.53 | 56.56 | |
