Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3611B5A4K2 ( GBH2000 )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

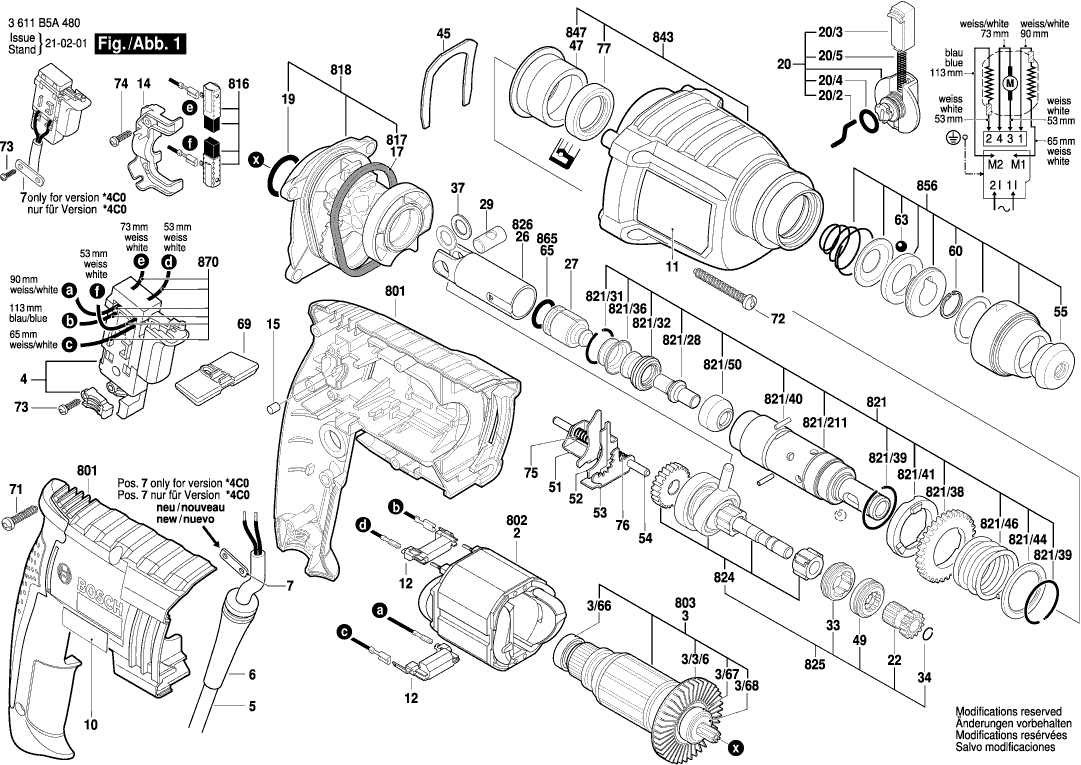

Zeichnungen der Bosch 3611B5A4K2 ( GBH2000 )
Teileliste der Bosch 3611B5A4K2 ( GBH2000 )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Polschuh 230v | ||||
| 2 | 1619P08306 | 15.71 | 18.69 | |
| Lüfter | ||||
| 3/3/6 | 2606610097 | 2.71 | 3.22 | |
| Kugellager 8x22x7 | ||||
| 3/66 | 1900905029 | 15.71 | 18.69 | |
| Rillenkugellager | ||||
| 3/67 | 1610905047 | 5.83 | 6.94 | |
| Unterlegscheibe | ||||
| 3/68 | 1600100037 | 0.83 | 0.99 | |
| Schalter | ||||
| 4 | 1617200542 | 18.19 | 21.65 | |
| Netzanschlussleitung EU 4,15m 2 x 1,0mm H07 RN-F | ||||
| 5 | 1614460026 | 13.93 | 16.58 | |
| Tülle Ø7,3-Ø8,6x76 MM | ||||
| 6 | 2600703018 | 1.94 | 2.31 | |
| Entstörfilter | ||||
| 12 | 1617328032 | 5.83 | 6.94 | |
| Lagerbrücke | ||||
| 14 | 1615806187 | 1.70 | 2.02 | |
| Dämpfungsgummi | ||||
| 15 | 2603100056 | 1.18 | 1.40 | |
| O-Ring 22,0x2,5 MM | ||||
| 19 | 1610210184 | 0.83 | 0.99 | |
| Knebelgriff SCHWARZ | ||||
| 20 | 1612026151 | 11.88 | 14.14 | |
| Mitnehmerstift | ||||
| 20/2 | 1614690009 | 2.71 | 3.22 | |
| Schalterknopf ROT | ||||
| 20/3 | 1612026035 | 1.18 | 1.40 | |
| O-Ring 10,5x2,7 MM | ||||
| 20/4 | 1610210046 | 1.70 | 2.02 | |
| Druckfeder | ||||
| 20/5 | 1614611006 | 2.71 | 3.22 | |
| Zahnhülse | ||||
| 22 | 1616328053 | 6.54 | 7.78 | |
| Hammerkolben | ||||
| 26 | 1618700083 | 7.58 | 9.02 | |
| Schläger | ||||
| 27 | 1618710085 | 7.58 | 9.02 | |
| Kolbenbolzen | ||||
| 29 | 1613100034 | 2.24 | 2.67 | |
| Schaltstück | ||||
| 33 | 1615820103 | 1.94 | 2.31 | |
| Sprengring | ||||
| 34 | 1619P00829 | 0.83 | 0.99 | |
| Führungsscheibe | ||||
| 37 | 1610100016 | 1.18 | 1.40 | |
| Halteblech | ||||
| 45 | 1611016003 | 1.70 | 2.02 | |
| Gleitlager | ||||
| 47 | 1619P09954 | 4.10 | 4.88 | |
| Schaltstück | ||||
| 49 | 1615820104 | 1.94 | 2.31 | |
| Schaltblech | ||||
| 51 | 1610021004 | 0.83 | 0.99 | |
| Schaltblech | ||||
| 52 | 1610021006 | 0.83 | 0.99 | |
| Schaltblech | ||||
| 53 | 1610021005 | 0.83 | 0.99 | |
| Führungsstange | ||||
| 54 | 1613023005 | 1.18 | 1.40 | |
| Schutzkappe | ||||
| 55 | 1610508052 | 1.18 | 1.40 | |
| Sicherungsring | ||||
| 60 | 1614601077 | 1.18 | 1.40 | |
| Kugel DIN 5401-Ø7MM-III-ST | ||||
| 63 | 1903230013 | 1.70 | 2.02 | |
| Umschalter | ||||
| 69 | 1613231030 | 0.83 | 0.99 | |
| Torx-Linsenschraube 4x20 | ||||
| 71 | 2603490023 | 0.83 | 0.99 | |
| Torx-Linsenschraube | ||||
| 72 | 1619P09645 | 0.83 | 0.99 | |
| Torx-Linsenschraube 3x10 | ||||
| 73 | 1619P00220 | 0.83 | 0.99 | |
| Blechschraube | ||||
| 74 | 1619P00219 | 0.83 | 0.99 | |
| Druckfeder | ||||
| 75 | 1614643025 | 0.83 | 0.99 | |
| Druckfeder | ||||
| 76 | 1614643023 | 0.83 | 0.99 | |
| Wellendichtring | ||||
| 77 | 1619P09722 | 2.24 | 2.67 | |
| Tiefenanschlag | ||||
| 651 | 2603001009 | 4.10 | 4.88 | |
| Motorgehäuse | ||||
| 801 | 16170006B8 | 23.75 | 28.26 | |
| Anker 230V | ||||
| 803 | 1614010B1C | 49.56 | 58.98 | |
| Kohlebürstensatz | ||||
| 816 | 1619P01777 | 8.45 | 10.06 | |
| Zwischenflansch | ||||
| 818 | 16170006BB | 18.19 | 21.65 | |
| Hammerrohr | ||||
| 821 | 1600A0013V | 73.72 | 87.73 | |
| Hammerrohr | ||||
| 821/211 | 1619P09815 | 26.84 | 31.94 | |
| Schlagbolzen | ||||
| 821/28 | 1613124084 | 3.31 | 3.94 | |
| Sprengring | ||||
| 821/31 | 1614601053 | 0.83 | 0.99 | |
| Gummibuchse | ||||
| 821/32 | 1610508051 | 3.31 | 3.94 | |
| Halteblech | ||||
| 821/36 | 1610551008 | 1.94 | 2.31 | |
| Stirnrad | ||||
| 821/38 | 1616317084 | 13.93 | 16.58 | |
| Sprengring | ||||
| 821/39 | 1614601055 | 0.83 | 0.99 | |
| Zylinderstift | ||||
| 821/40 | 1613100032 | 0.83 | 0.99 | |
| Klinkenscheibe | ||||
| 821/41 | 1610102072 | 4.70 | 5.59 | |
| Anlaufscheibe | ||||
| 821/44 | 1610102092 | 0.83 | 0.99 | |
| Druckfeder | ||||
| 821/46 | 1614630003 | 1.70 | 2.02 | |
| Führungsbuchse STM 1800 | ||||
| 821/50 | 1619P11562 | 7.58 | 9.02 | |
| Zusatzhandgriff | ||||
| 822 | 160202508X | 13.93 | 16.58 | |
| Zusatzhandgriff | ||||
| 822/120 | 160202507H | 8.45 | 10.06 | |
| Spannband Ø50 MM | ||||
| 822/124 | 1611316021 | 2.24 | 2.67 | |
| Hammerschraube M8x40 MM | ||||
| 822/125 | 1613490002 | 3.31 | 3.94 | |
| Klemmhalter | ||||
| 822/802 | 1617000475 | 7.58 | 9.02 | |
| Zwischenwelle | ||||
| 824 | 16170006BC | 29.75 | 35.40 | |
| Zwischenachse | ||||
| 825 | 1607000E0P | 36.85 | 43.85 | |
| Getriebegehäuse | ||||
| 843 | 16170006BF | 23.75 | 28.26 | |
| Gleitlager | ||||
| 847 | 1600A0013U | 5.33 | 6.34 | |
| Schutzhülse | ||||
| 856 | 16170006D3 | 8.45 | 10.06 | |
| O-Ring 13,0x3,0 MM | ||||
| 865 | 1610210244 | 1.70 | 2.02 | |
| Verbindungskabel | ||||
| 870 | 1619P01776 | 4.70 | 5.59 | |
| Fetttube 225 ML | ||||
| 892 | 1615430020 | 15.71 | 18.69 | |
| Fetttube 225 ML | ||||
| 893 | 1615430001 | 20.42 | 24.30 | |
