Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0611254803 (GBH2600)'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

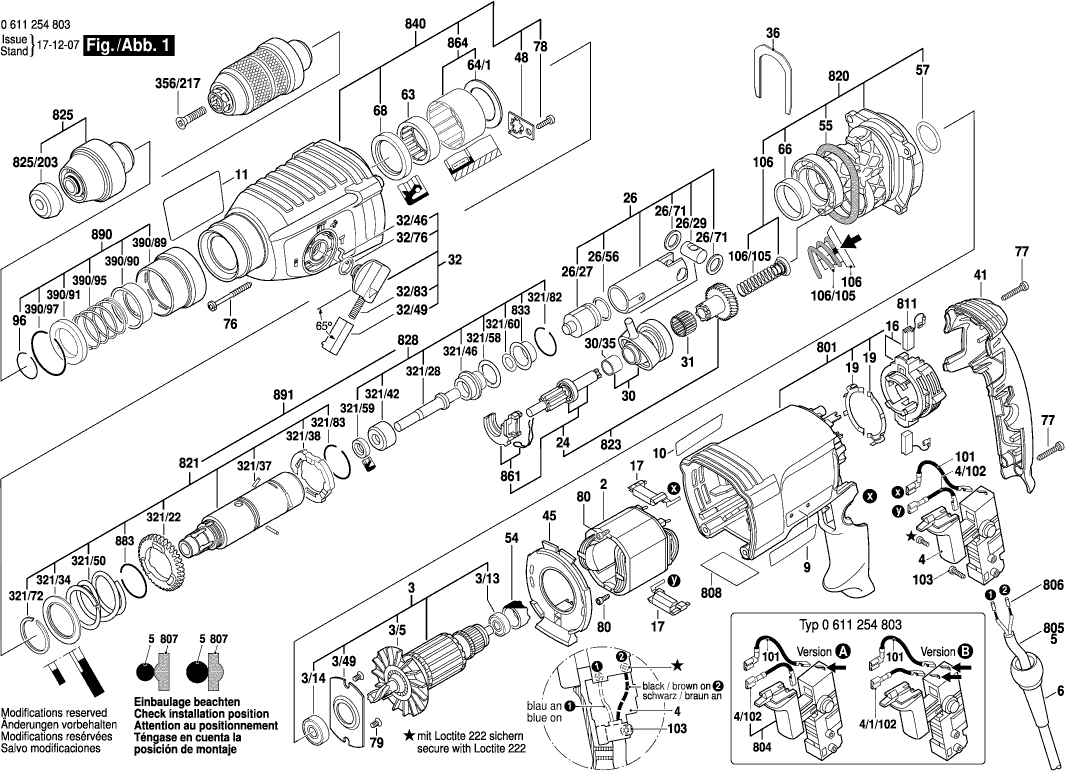

Zeichnungen der Bosch 0611254803 (GBH2600)
Teileliste der Bosch 0611254803 (GBH2600)
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Polschuh | ||||
| 2 | 1614220117 | 14.94 | 17.78 | |
| Anker | ||||
| 3 | 1614010709 | 43.12 | 51.31 | |
| Rillenkugellager | ||||
| 3/13 | 1610905025 | 6.73 | 8.01 | |
| Rillenkugellager | ||||
| 3/14 | 1610905048 | 8.35 | 9.94 | |
| Lagerschild | ||||
| 3/49 | 1615700044 | 2.08 | 2.48 | |
| Lüfter | ||||
| 3/5 | 1616610094 | 2.08 | 2.48 | |
| Anschlusskabel | ||||
| 4/1/102 | 1614449021 | 1.00 | 1.19 | |
| Verbindungsleitung | ||||
| 4/102 | 1614449015 | 1.49 | 1.77 | |
| Tülle | ||||
| 6 | 1600703034 | 2.40 | 2.86 | |
| Firmenschild | ||||
| 9 | 1611110Z80 | 2.40 | 2.86 | |
| Firmenschild | ||||
| 10 | 1611110Z81 | 2.40 | 2.86 | |
| Hinweisschild | ||||
| 11 | 1611110X17 | 3.44 | 4.09 | |
| Bürstenplatte | ||||
| 16 | 1614336061 | 16.79 | 19.98 | |
| Entstörfilter | ||||
| 17 | 1614465011 | 6.73 | 8.01 | |
| Schaltkontakt | ||||
| 19 | 1611329024 | 1.49 | 1.77 | |
| Zahnwelle | ||||
| 24 | 1617000556 | 41.30 | 49.15 | |
| Zahnwelle | ||||
| 24 | 16170006EJ | 23.90 | 28.44 | |
| Hammerkolben | ||||
| 26 | 1617000557 | 22.88 | 27.23 | |
| Hammerkolben | ||||
| 26 | 1600A01U34 | 18.94 | 22.54 | |
| Schläger | ||||
| 26/27 | 1610311018 | 16.79 | 19.98 | |
| Kolbenbolzen | ||||
| 26/29 | 1613105012 | 3.44 | 4.09 | |
| O-Ring | ||||
| 26/56 | 1610210187 | 2.08 | 2.48 | |
| Distanzscheibe | ||||
| 26/71 | 1610101011 | 1.49 | 1.77 | |
| Antriebslager | ||||
| 30 | 1615819028 | 23.90 | 28.44 | |
| Antriebslager | ||||
| 30 | 1600A01U33 | 18.94 | 22.54 | |
| Gleitlager | ||||
| 30/35 | 1610202024 | 4.94 | 5.88 | |
| Nadelkranz | ||||
| 31 | 1610913016 | 3.44 | 4.09 | |
| Knebelgriff | ||||
| 32 | 1612026037 | 9.67 | 11.51 | |
| Mitnehmerstift | ||||
| 32/46 | 1614690002 | 1.49 | 1.77 | |
| Schalterknopf | ||||
| 32/49 | 1612026035 | 1.49 | 1.77 | |
| O-Ring | ||||
| 32/76 | 1610210046 | 2.08 | 2.48 | |
| Druckfeder | ||||
| 32/83 | 1614611006 | 3.44 | 4.09 | |
| Halteblech | ||||
| 36 | 1611016003 | 2.08 | 2.48 | |
| Gehäusedeckel | ||||
| 41 | 1615500343 | 8.35 | 9.94 | |
| Luftleitring | ||||
| 45 | 1610522013 | 2.08 | 2.48 | |
| Sicherungsblech | ||||
| 48 | 1611098008 | 2.08 | 2.48 | |
| Gummibuchse | ||||
| 54 | 1610502016 | 1.00 | 1.19 | |
| Dichtring | ||||
| 55 | 1610290226 | 3.44 | 4.09 | |
| O-Ring | ||||
| 57 | 1610210068 | 1.49 | 1.77 | |
| Nadelhülse | ||||
| 63 | 1610910063 | 5.81 | 6.91 | |
| Stützscheibe | ||||
| 64/1 | 1610190060 | 2.08 | 2.48 | |
| Gleitlager | ||||
| 66 | 1610202021 | 2.40 | 2.86 | |
| Radial-Wellendichtring | ||||
| 68 | 1610283036 | 7.46 | 8.88 | |
| Gewindefurchschraube | ||||
| 76 | 160343000A | 1.00 | 1.19 | |
| Torx-Linsenschraube | ||||
| 77 | 2603490024 | 1.49 | 1.77 | |
| Schraube | ||||
| 78 | 2603490022 | 1.00 | 1.19 | |
| Gewindefurchschraube | ||||
| 79 | 1613435023 | 1.00 | 1.19 | |
| Schraube | ||||
| 80 | 1613435043 | 1.00 | 1.19 | |
| Sprengring | ||||
| 96 | 1614601046 | 1.49 | 1.77 | |
| Verbindungsleitung | ||||
| 101 | 1614449014 | 2.08 | 2.48 | |
| Linsenkopfschraube | ||||
| 103 | 1613435034 | 1.00 | 1.19 | |
| Gleitlager | ||||
| 106 | 1614611022 | 2.40 | 2.86 | |
| Druckfeder | ||||
| 106/105 | 1614611021 | 1.49 | 1.77 | |
| Zusatzhandgriff | ||||
| 120 | 160202508X | 16.79 | 19.98 | |
| Zusatzhandgriff | ||||
| 120/120 | 160202507H | 10.90 | 12.97 | |
| Spannband | ||||
| 120/124 | 1611316021 | 2.86 | 3.40 | |
| Hammerschraube | ||||
| 120/125 | 1613490002 | 4.18 | 4.97 | |
| Klemmhalter | ||||
| 120/802 | 1617000475 | 9.67 | 11.51 | |
| Stirnrad | ||||
| 321/22 | 1616312004 | 11.37 | 13.53 | |
| Schlagbolzen | ||||
| 321/28 | 1613124082 | 15.61 | 18.58 | |
| Stützscheibe | ||||
| 321/34 | 1619PS6014 | 4.18 | 4.97 | |
| Stützscheibe | ||||
| 321/34 | 1610190067 | 2.08 | 2.48 | |
| Zylinderstift | ||||
| 321/37 | 1613100019 | 1.49 | 1.77 | |
| Rastscheibe | ||||
| 321/38 | 1600A008AG | 3.44 | 4.09 | |
| Anlaufring | ||||
| 321/42 | 1610290099 | 4.94 | 5.88 | |
| Führungsbuchse | ||||
| 321/46 | 1610390066 | 11.37 | 13.53 | |
| Druckfeder | ||||
| 321/50 | 1614611020 | 2.86 | 3.40 | |
| O-Ring | ||||
| 321/58 | 1610210178 | 1.49 | 1.77 | |
| Wellendichtring | ||||
| 321/59 | 1600A009VC | 2.86 | 3.40 | |
| O-Ring | ||||
| 321/60 | 1610210176 | 1.00 | 1.19 | |
| Sprengring | ||||
| 321/72 | 1604601027 | 1.00 | 1.19 | |
| Sprengring | ||||
| 321/82 | 1614601034 | 2.08 | 2.48 | |
| Sprengring | ||||
| 321/83 | 1604601028 | 1.00 | 1.19 | |
| Senkschraube | ||||
| 356/217 | 2603421229 | 1.49 | 1.77 | |
| Griffhülse | ||||
| 390/89 | 1600A00NC8 | 2.40 | 2.86 | |
| Bundhülse | ||||
| 390/90 | 1610590016 | 4.18 | 4.97 | |
| Stützring | ||||
| 390/91 | 1610200033 | 2.86 | 3.40 | |
| Druckfeder | ||||
| 390/95 | 1614643016 | 2.08 | 2.48 | |
| Sprengring | ||||
| 390/97 | 1614601047 | 1.49 | 1.77 | |
| Tiefenanschlag | ||||
| 651 | 1613001009 | 3.44 | 4.09 | |
| Verschluss | ||||
| 691/895 | 1615438409 | 6.73 | 8.01 | |
| Verschluss | ||||
| 691/895 | 1615438431 | 6.73 | 8.01 | |
| Motorgehäuse | ||||
| 801 | 1617000558 | 26.62 | 31.68 | |
| Ein/Aus-Schalter | ||||
| 804 | 16170006D4 | 17.60 | 20.94 | |
| Netzanschlussleitung | ||||
| 805 | 1607000392 | 21.30 | 25.35 | |
| Leitungshalter | ||||
| 807 | 2601035001 | 1.49 | 1.77 | |
| Typschild | ||||
| 808 | 160111A3H5 | 2.40 | 2.86 | |
| Kohlebürstensatz | ||||
| 811 | 1607000485 | 82.63 | 98.33 | |
| Kohlebürstensatz | ||||
| 811 | 1617000525 | 9.67 | 11.51 | |
| Zwischenflansch | ||||
| 820 | 16170006DX | 26.62 | 31.68 | |
| Rohr | ||||
| 821 | 1617000V42 | 67.98 | 80.90 | |
| Zahnwelle | ||||
| 823 | 1617000579 | 33.33 | 39.66 | |
| Werkzeugaufnahme | ||||
| 825 | 1617000895 | 43.12 | 51.31 | |
| Schutzkappe | ||||
| 825/203 | 1610508047 | 2.08 | 2.48 | |
| Schlagbolzen | ||||
| 828 | 1617000V43 | 43.12 | 51.31 | |
| Aufnahmehülse | ||||
| 833 | 1610590014 | 2.08 | 2.48 | |
| Getriebegehäuse | ||||
| 840 | 1617000683 | 34.82 | 41.44 | |
| Schaltstück | ||||
| 861 | 1615820097 | 4.94 | 5.88 | |
| Stützscheibe | ||||
| 864 | 1617000A07 | 10.90 | 12.97 | |
| Sprengring | ||||
| 883 | 1604601028 | 1.00 | 1.19 | |
| Griffhülse | ||||
| 890 | 1617000V41 | 10.90 | 12.97 | |
| Hammerrohr | ||||
| 891 | 16170006CS | 91.33 | 108.68 | |
| Fetttube | ||||
| 893 | 1615430002 | 47.53 | 56.56 | |
| Fetttube | ||||
| 895 | 1615430001 | 22.88 | 27.23 | |
| Fetttube | ||||
| 896 | 1615430020 | 18.94 | 22.54 | |
| Ölbehälter | ||||
| 897 | 1615430019 | 61.93 | 73.70 | |
