Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0611249768 ( GBH3-28FE )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

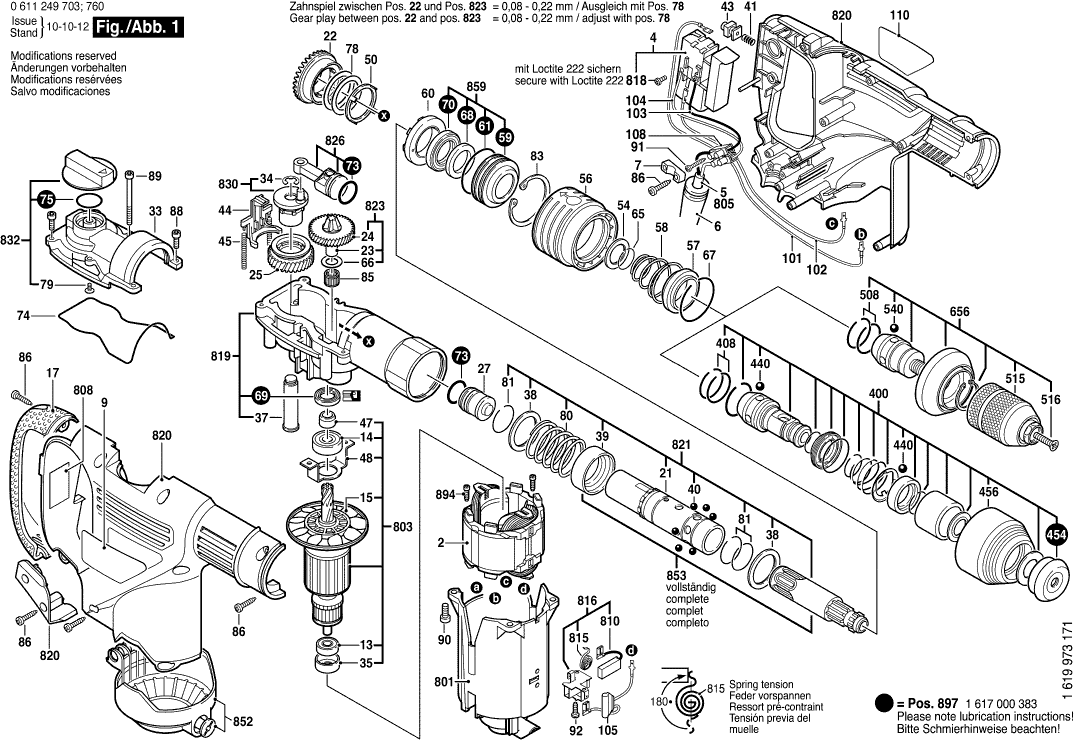

Zeichnungen der Bosch 0611249768 ( GBH3-28FE )
Teileliste der Bosch 0611249768 ( GBH3-28FE )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 2 | 1614220118 | |||
| Schalter | ||||
| 4 | 2607200576 | 23.75 | 28.26 | |
| Tülle Ø7,3-Ø8,6x76 MM | ||||
| 6 | 2600703018 | 1.94 | 2.31 | |
| Leitungshalter | ||||
| 7 | 1611035005 | 1.70 | 2.02 | |
| Firmenschild | ||||
| 9 | 1611110A62 | 4.10 | 4.88 | |
| Kugellager 7x19x6 | ||||
| 13 | 2600905032 | 4.10 | 4.88 | |
| Rillenkugellager 10x26x8 | ||||
| 14 | 1610905036 | 5.83 | 6.94 | |
| Lüfter | ||||
| 15 | 1616610088 | 2.24 | 2.67 | |
| Klappgriff | ||||
| 17 | 1615132075 | 5.83 | 6.94 | |
| Rohr | ||||
| 21 | 1615806047 | 36.85 | 43.85 | |
| Tellerrad Z=31 | ||||
| 22 | 1616333038 | 26.84 | 31.94 | |
| Ritzel Z=6 | ||||
| 23 | 1616333039 | 12.41 | 14.77 | |
| Stirnrad | ||||
| 24 | 1616312005 | 9.53 | 11.34 | |
| Exzenterzahnrad Z=31 | ||||
| 25 | 1616317061 | 13.93 | 16.58 | |
| Schläger | ||||
| 27 | 1610311016 | 10.73 | 12.77 | |
| Getriebedeckel | ||||
| 33 | 1615808082 | 10.73 | 12.77 | |
| Sicherungsscheibe Din 6799-7-fst | ||||
| 34 | 2916080910 | 1.70 | 2.02 | |
| Zwischenring | ||||
| 35 | 1600502023 | 1.70 | 2.02 | |
| Exzenterachse | ||||
| 37 | 1613123004 | 9.53 | 11.34 | |
| Stützscheibe | ||||
| 38 | 1610202018 | 5.83 | 6.94 | |
| Stützring | ||||
| 39 | 1610390039 | 6.54 | 7.78 | |
| Kugel DIN 5401-Ø7MM-III-ST | ||||
| 40 | 1903230013 | 1.70 | 2.02 | |
| Druckfeder | ||||
| 41 | 3604618008 | 1.70 | 2.02 | |
| Schraubbuchse | ||||
| 43 | 1610390043 | 1.18 | 1.40 | |
| Schaltgabel | ||||
| 44 | 1611329019 | 2.24 | 2.67 | |
| Druckfeder | ||||
| 45 | 1614611016 | 0.83 | 0.99 | |
| Innenring | ||||
| 47 | 1610250010 | 4.70 | 5.59 | |
| Befestigungsblech | ||||
| 48 | 1611329020 | 1.94 | 2.31 | |
| Anlaufscheibe | ||||
| 50 | 1610290059 | 1.18 | 1.40 | |
| Stützscheibe | ||||
| 54 | 1610190021 | 1.70 | 2.02 | |
| Schieberhülse | ||||
| 56 | 1610522011 | 2.24 | 2.67 | |
| Stützring | ||||
| 57 | 1610220019 | 8.45 | 10.06 | |
| Druckfeder | ||||
| 58 | 1614643015 | 0.83 | 0.99 | |
| Dichtungshülse | ||||
| 59 | 1610314003 | 1.94 | 2.31 | |
| Gleitlager | ||||
| 60 | 1615190087 | 1.70 | 2.02 | |
| O-Ring 39,0x3,0 MM | ||||
| 61 | 1610210156 | 1.18 | 1.40 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 65 | 1614601018 | |||
| Lagerscheibe 0,5 MM DICK | ||||
| 66 | 1610100612 | 1.18 | 1.40 | |
| Sprengring | ||||
| 67 | 1614601040 | 0.83 | 0.99 | |
| Filzring | ||||
| 68 | 1610205008 | 1.18 | 1.40 | |
| Radial-Wellendichtring | ||||
| 69 | 1610283031 | 3.31 | 3.94 | |
| Radial-Wellendichtring | ||||
| 70 | 1610283032 | 5.33 | 6.34 | |
| O-Ring 17,0x3,0 MM GRUEN | ||||
| 73 | 1610210121 | 1.94 | 2.31 | |
| Dichtrahmen | ||||
| 74 | 1611014002 | 2.71 | 3.22 | |
| O-Ring 19,0x2,5 MM | ||||
| 75 | 1610210155 | 1.18 | 1.40 | |
| Ausgleichscheibe 0,3 MM | ||||
| 78 | 1610102051 | 0.83 | 0.99 | |
| Ausgleichscheibe 0,4 MM | ||||
| 78 | 1610102052 | 0.83 | 0.99 | |
| Ausgleichscheibe 0,5 MM | ||||
| 78 | 1610102053 | 0.83 | 0.99 | |
| Linsenschraube | ||||
| 79 | 1928491082 | 1.18 | 1.40 | |
| Druckfeder | ||||
| 80 | 1614615003 | 2.71 | 3.22 | |
| Sprengring | ||||
| 81 | 1614601033 | 1.18 | 1.40 | |
| Sicherungsring | ||||
| 83 | 1614601036 | 1.18 | 1.40 | |
| Nadelkranz | ||||
| 85 | 1610913015 | 2.24 | 2.67 | |
| Blechschraube ST3,9x19-TORX,T20 | ||||
| 86 | 1603435050 | 1.18 | 1.40 | |
| Innensechskantschraube | ||||
| 88 | 1613414016 | 0.83 | 0.99 | |
| Innensechskantschraube | ||||
| 89 | 1613414017 | 0.83 | 0.99 | |
| Innensechskantschraube DIN 7984-M5x12-8.8 | ||||
| 90 | 2910131154 | 0.83 | 0.99 | |
| Blechschraube DIN 7983-ST-2,9x19 | ||||
| 91 | 2912401008 | 0.83 | 0.99 | |
| Blechschraube DIN 7971-ST2,9x9,5-F | ||||
| 92 | 2910211005 | 0.83 | 0.99 | |
| Verbindungsleitung L=360 MM WEISS | ||||
| 101 | 1614449012 | 2.71 | 3.22 | |
| Verbindungsleitung L=220 MM WEISS | ||||
| 102 | 1614431028 | 1.94 | 2.31 | |
| Verbindungsleitung L=180 MM BLAU | ||||
| 103 | 1614437017 | 1.94 | 2.31 | |
| Verbindungsleitung | ||||
| 104 | 1614437018 | 3.31 | 3.94 | |
| Entstörfilter | ||||
| 105 | 1614431029 | 4.10 | 4.88 | |
| Anschlussklemme 2-POLIG | ||||
| 108 | 1611091003 | 1.18 | 1.40 | |
| Anschlussklemme 2-POLIG | ||||
| 108 | 1611091006 | 1.18 | 1.40 | |
| Hinweisschild | ||||
| 110 | 1611110A63 | 1.70 | 2.02 | |
| Zusatzhandgriff | ||||
| 120 | 160202507H | 8.45 | 10.06 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 121 | 1618040073 | |||
| Sechskantschraube M 8x40 MM | ||||
| 122 | 1613450017 | 1.18 | 1.40 | |
| Spannband Ø 63 MM | ||||
| 123 | 1611316018 | 2.24 | 2.67 | |
| Sechskantmutter ISO-4035-M8-05 | ||||
| 124 | 2915051180 | 0.83 | 0.99 | |
| Tiefenanschlag SW 6x330 MM | ||||
| 125 | 1613001008 | 6.54 | 7.78 | |
| Schnellwechselfutter | ||||
| 400 | 1617000436 | 130.32 | 155.08 | |
| Sprengring | ||||
| 408 | 1614600001 | 0.83 | 0.99 | |
| Kugel DIN 5401-Ø7MM-III-ST | ||||
| 440 | 1903230013 | 1.70 | 2.02 | |
| Schutzkappe L=13 MM | ||||
| 454 | 1610508039 | 4.70 | 5.59 | |
| Schutzhülse | ||||
| 456 | 1610499042 | 2.71 | 3.22 | |
| Sprengring | ||||
| 508 | 1614600001 | 0.83 | 0.99 | |
| Schnellspannbohrfutter | ||||
| 515 | 2608572184 | 73.72 | 87.73 | |
| Senkschraube M6x23 LINKSGEWINDE | ||||
| 516 | 2603421229 | 1.18 | 1.40 | |
| Kugel DIN 5401-Ø7MM-III-ST | ||||
| 540 | 1903230013 | 1.70 | 2.02 | |
| Schnellspannbohrfutter | ||||
| 656 | 1617000435 | 113.29 | 134.82 | |
| Fettube 30 ML | ||||
| 661 | 1615430010 | 5.33 | 6.34 | |
| Isoliergehäuse | ||||
| 801 | 1615108103 | 9.53 | 11.34 | |
| Anker Mit Lüfter 220-230V | ||||
| 803 | 1614010705 | 81.47 | 96.95 | |
| Netzanschlussleitung EU 4,15m 2 x 1,0mm H07 RN-F | ||||
| 805 | 1614460026 | 13.93 | 16.58 | |
| Typschild | ||||
| 808 | 160111A3H5 | 1.94 | 2.31 | |
| Kohlebürstensatz | ||||
| 810 | 1617014137 | 11.88 | 14.14 | |
| Spiralfeder | ||||
| 815 | 1614652003 | 1.18 | 1.40 | |
| Bürstenhalter | ||||
| 816 | 1617000392 | 13.93 | 16.58 | |
| Zylinderschraube M3x6,5-4.8 | ||||
| 818 | 2603410001 | 1.18 | 1.40 | |
| Getriebegehäuse | ||||
| 819 | 1617000382 | 44.82 | 53.34 | |
| Gehäuseschale BLAU | ||||
| 820 | 1615104016 | 23.75 | 28.26 | |
| Werkzeughalter | ||||
| 821 | 1617000437 | 91.56 | 108.96 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 822 | 1612025053 | |||
| Ritzel | ||||
| 823 | 1617016009 | 26.84 | 31.94 | |
| Hammerkolben | ||||
| 826 | 1618700085 | 11.88 | 14.14 | |
| Exzenter | ||||
| 830 | 1612210118 | 33.45 | 39.81 | |
| Knebelgriff | ||||
| 832 | 1612026090 | 1.94 | 2.31 | |
| Bürstendeckel | ||||
| 852 | 1615500310 | 6.54 | 7.78 | |
| Kupplungshülse | ||||
| 853 | 1617000438 | 91.56 | 108.96 | |
| Dichtungshülse | ||||
| 859 | 1610314004 | 7.58 | 9.02 | |
| Kreuzschlitzschraube DIN 7981-ST3,5x9,5-F | ||||
| 894 | 2603435015 | 1.70 | 2.02 | |
| Ölbehälter 1000 ML | ||||
| 895 | 1615430019 | 55.25 | 65.75 | |
| Verschleissteilsatz | ||||
| 897 | 1617000383 | 13.93 | 16.58 | |
| Ölbehälter 50 ML | ||||
| 898 | 1615437509 | 8.45 | 10.06 | |
