Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3611J07000 ( GBH36VF-LIPLUS )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

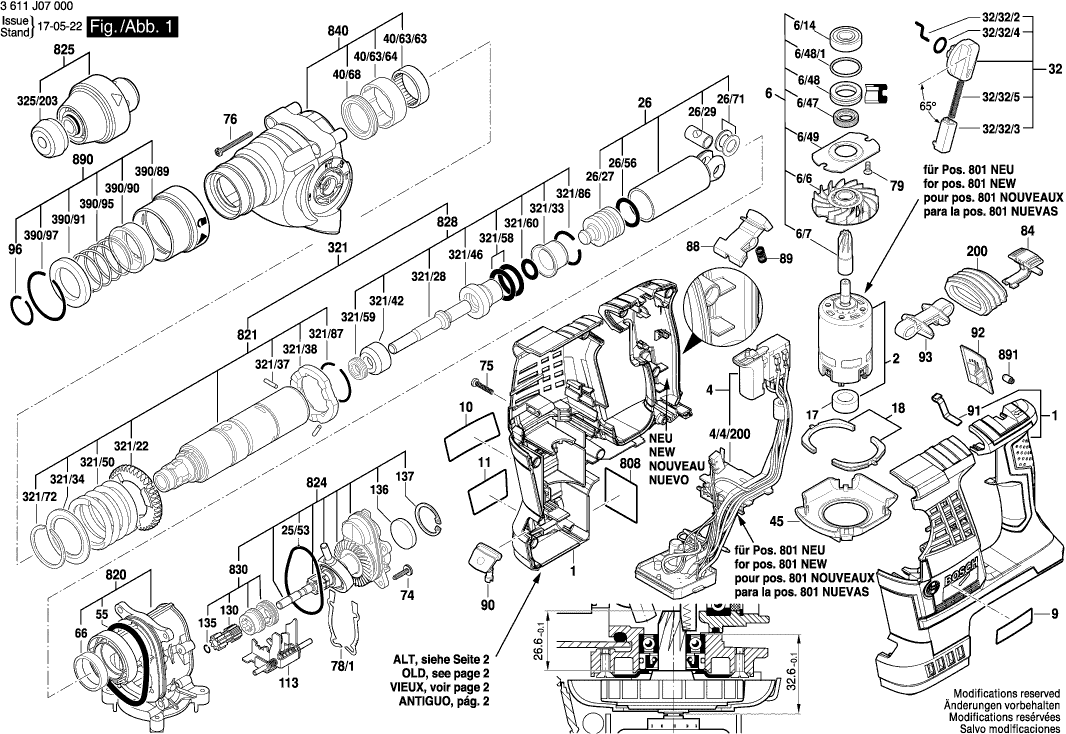

Zeichnungen der Bosch 3611J07000 ( GBH36VF-LIPLUS )
Teileliste der Bosch 3611J07000 ( GBH36VF-LIPLUS )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Gehäuseschale | ||||
| 1 | 16051082GT | 20.39 | 24.26 | |
| Gleichstrommotor | ||||
| 2 | 1607022662 | 126.98 | 151.11 | |
| Elektronikmodul | ||||
| 4 | 1600A00A4B | 114.26 | 135.97 | |
| Kontakthalter | ||||
| 4/4/200 | 1609280A56 | 13.90 | 16.54 | |
| Antriebsritzel | ||||
| 6 | 1617000A5F | 33.33 | 39.66 | |
| Rillenkugellager | ||||
| 6/14 | 1610905044 | 8.35 | 9.94 | |
| Radial-Wellendichtring | ||||
| 6/47 | 1610283047 | 11.37 | 13.53 | |
| Lagerring | ||||
| 6/48 | 1610290102 | 6.73 | 8.01 | |
| O-Ring | ||||
| 6/48/1 | 1610210208 | 1.49 | 1.77 | |
| Lagerschild | ||||
| 6/49 | 1615700044 | 2.08 | 2.48 | |
| Lüfter | ||||
| 6/6 | 1616610157 | 4.58 | 5.45 | |
| Antriebsritzel | ||||
| 6/7 | 1600A01143 | 15.61 | 18.58 | |
| Firmenschild | ||||
| 9 | 161111C023 | 2.18 | 2.59 | |
| Firmenschild | ||||
| 10 | 161111C025 | 2.18 | 2.59 | |
| Hinweisschild | ||||
| 11 | 161111C02G | 2.52 | 3.00 | |
| Auflagering | ||||
| 17 | 1600A001HK | 1.90 | 2.26 | |
| Motorlager | ||||
| 18 | 1600A001FP | 8.48 | 10.09 | |
| O-Ring | ||||
| 25/53 | 1610210245 | 2.86 | 3.40 | |
| Hammerkolben | ||||
| 26 | 16170006A5 | 37.50 | 44.62 | |
| Schläger | ||||
| 26/27 | 1610311019 | 18.94 | 22.54 | |
| Kolbenbolzen | ||||
| 26/29 | 1613105020 | 4.94 | 5.88 | |
| Kolbenbolzen | ||||
| 26/29 | 1600A01TD0 | 4.18 | 4.97 | |
| O-Ring | ||||
| 26/56 | 1610210121 | 2.40 | 2.86 | |
| Führungsscheibe | ||||
| 26/71 | 1610100016 | 1.49 | 1.77 | |
| Knebelgriff | ||||
| 32 | 1612026151 | 13.13 | 15.62 | |
| Mitnehmerstift | ||||
| 32/32/2 | 1614690009 | 3.44 | 4.09 | |
| Schalterknopf | ||||
| 32/32/3 | 1612026035 | 1.49 | 1.77 | |
| O-Ring | ||||
| 32/32/4 | 1610210046 | 2.08 | 2.48 | |
| Druckfeder | ||||
| 32/32/5 | 1614611006 | 3.44 | 4.09 | |
| Nadelhülse | ||||
| 40/63/63 | 1600A001CN | 2.40 | 2.86 | |
| Buchse | ||||
| 40/63/64 | 1610390069 | 2.08 | 2.48 | |
| Radial-Wellendichtring | ||||
| 40/68 | 1610283036 | 7.46 | 8.88 | |
| Luftleitring | ||||
| 45 | 1610591055 | 2.18 | 2.59 | |
| Dichtring | ||||
| 55 | 1610210206 | 5.81 | 6.91 | |
| Gleitlager | ||||
| 66 | 1610202021 | 2.40 | 2.86 | |
| Torx-Linsenschraube | ||||
| 74 | 160343000V | 1.00 | 1.19 | |
| Torx-Linsenschraube | ||||
| 75 | 2603490023 | 1.00 | 1.19 | |
| Torx-Linsenschraube | ||||
| 76 | 2603490027 | 1.00 | 1.19 | |
| Ausgleichscheibe 0,3 MM | ||||
| 78/1 | 1600A003TA | 1.00 | 1.19 | |
| Ausgleichscheibe 0,15 MM | ||||
| 78/1 | 1600A004FU | 1.00 | 1.19 | |
| Ausgleichscheibe 0,45 MM | ||||
| 78/1 | 1600A004FV | 1.00 | 1.19 | |
| Gewindefurchschraube | ||||
| 79 | 1613435023 | 1.00 | 1.19 | |
| Schaltschieber | ||||
| 84 | 1600A001E5 | 1.00 | 1.19 | |
| Drucktaste | ||||
| 88 | 1600A001CM | 2.18 | 2.59 | |
| Druckfeder | ||||
| 89 | 1604612007 | 1.90 | 2.26 | |
| Linse | ||||
| 90 | 1600A001E3 | 1.90 | 2.26 | |
| Blattfeder | ||||
| 91 | 1601200006 | 1.00 | 1.19 | |
| Schaltelement | ||||
| 92 | 1600A001ED | 2.18 | 2.59 | |
| Führung | ||||
| 93 | 1600A0022Y | 2.18 | 2.59 | |
| Sprengring | ||||
| 96 | 1614601046 | 1.49 | 1.77 | |
| Schaltgruppe | ||||
| 113 | 1616325002 | 11.37 | 13.53 | |
| Zusatzhandgriff | ||||
| 120 | 160202508Y | 21.30 | 25.35 | |
| Zusatzhandgriff | ||||
| 120/120 | 160202507H | 10.90 | 12.97 | |
| Spannband | ||||
| 120/124 | 1611316021 | 2.86 | 3.40 | |
| Hammerschraube | ||||
| 120/125 | 1613490001 | 8.35 | 9.94 | |
| Klemmhalter | ||||
| 120/802 | 1617000685 | 4.94 | 5.88 | |
| Zahnhülse | ||||
| 130 | 1616333049 | 16.79 | 19.98 | |
| Sprengring | ||||
| 135 | 1614601067 | 1.49 | 1.77 | |
| Filzscheibe | ||||
| 136 | 1610205017 | 1.00 | 1.19 | |
| Sicherungsring | ||||
| 137 | 2916660012 | 1.49 | 1.77 | |
| Faltenbalg | ||||
| 200 | 1600A001CL | 4.94 | 5.88 | |
| Werkzeughalter | ||||
| 321 | 16170006BV | 47.53 | 56.56 | |
| Stirnrad | ||||
| 321/22 | 1616312004 | 11.37 | 13.53 | |
| Schlagbolzen | ||||
| 321/28 | 1613124097 | 21.30 | 25.35 | |
| Aufnahmehülse | ||||
| 321/33 | 1610590020 | 6.73 | 8.01 | |
| Stützscheibe | ||||
| 321/34 | 1610190067 | 2.08 | 2.48 | |
| Zylinderstift | ||||
| 321/37 | 1613100019 | 1.49 | 1.77 | |
| Rastscheibe | ||||
| 321/38 | 1600A008AG | 3.44 | 4.09 | |
| Anlaufring | ||||
| 321/42 | 1610102084 | 8.35 | 9.94 | |
| Führungsbuchse | ||||
| 321/46 | 1610390068 | 14.94 | 17.78 | |
| Druckfeder | ||||
| 321/50 | 1614615008 | 5.81 | 6.91 | |
| O-Ring | ||||
| 321/58 | 1610210105 | 4.18 | 4.97 | |
| Wellendichtring | ||||
| 321/59 | 1600A009VC | 2.86 | 3.40 | |
| O-Ring | ||||
| 321/60 | 1610210209 | 1.49 | 1.77 | |
| Sprengring | ||||
| 321/72 | 1604601027 | 1.00 | 1.19 | |
| Sprengring | ||||
| 321/86 | 1614601034 | 2.08 | 2.48 | |
| Sprengring | ||||
| 321/87 | 1604601028 | 1.00 | 1.19 | |
| Schutzkappe | ||||
| 325/203 | 1610508047 | 2.08 | 2.48 | |
| Griffhülse | ||||
| 390/89 | 1600A00NC8 | 2.40 | 2.86 | |
| Bundhülse | ||||
| 390/90 | 1610590016 | 4.18 | 4.97 | |
| Stützring | ||||
| 390/91 | 1610200033 | 2.86 | 3.40 | |
| Druckfeder | ||||
| 390/95 | 1614643016 | 2.08 | 2.48 | |
| Sprengring | ||||
| 390/97 | 1614601047 | 1.49 | 1.77 | |
| Tiefenanschlag | ||||
| 651 | 1613001009 | 3.44 | 4.09 | |
| Akku-Paket KR, 36V, 6.0Ah, LI | ||||
| 653 | 1607A3504S | 342.01 | 406.99 | |
| Akku-Paket GBA 36V 6.0Ah H-C | ||||
| 653 | 1607A350RC | 340.97 | 405.75 | |
| Akku-Paket GBA 36V 4,0Ah H-C | ||||
| 653 | 1607A350R2 | 262.05 | 311.84 | |
| Ladegerät UK | ||||
| 654 | 2607226457 | 173.95 | 207.00 | |
| Ladegerät UK | ||||
| 654 | 2607226461 | 146.07 | 173.82 | |
| Ladegerät UK | ||||
| 654 | 2607226465 | 126.98 | 151.11 | |
| Ladegerät UK | ||||
| 654 | 2607226459 | 126.98 | 151.11 | |
| Schnell-Lader AU GAL 3680 CV 240/14,4-36V | ||||
| 654 | 2607225903 | 113.29 | 134.82 | |
| Fetttube | ||||
| 661 | 1615430010 | 5.96 | 7.09 | |
| Gehäuseschale | ||||
| 801 | 16051082FG | 37.50 | 44.62 | |
| Gleichstrommotor | ||||
| 802 | 1617000A5H | 126.98 | 151.11 | |
| Elektronikmodul | ||||
| 804 | 1600A011GZ | 114.26 | 135.97 | |
| Typschild | ||||
| 808 | 160111A3H9 | 2.40 | 2.86 | |
| Zwischenflansch | ||||
| 820 | 1617000A5J | 31.42 | 37.39 | |
| Werkzeugaufnahme | ||||
| 821 | 16170006BU | 67.98 | 80.90 | |
| Zwischenwelle | ||||
| 824 | 1617000A5K | 64.67 | 76.96 | |
| Werkzeugaufnahme | ||||
| 825 | 1617000895 | 43.12 | 51.31 | |
| Schlagbolzen | ||||
| 828 | 16170006A7 | 52.45 | 62.42 | |
| Zahnhülse | ||||
| 830 | 1617000698 | 31.42 | 37.39 | |
| Schlagwerkgehäuse | ||||
| 840 | 1617000699 | 27.81 | 33.09 | |
| Griffhülse | ||||
| 890 | 1617000V41 | 10.90 | 12.97 | |
| Druckstück | ||||
| 891 | 1600A007JV | 2.18 | 2.59 | |
